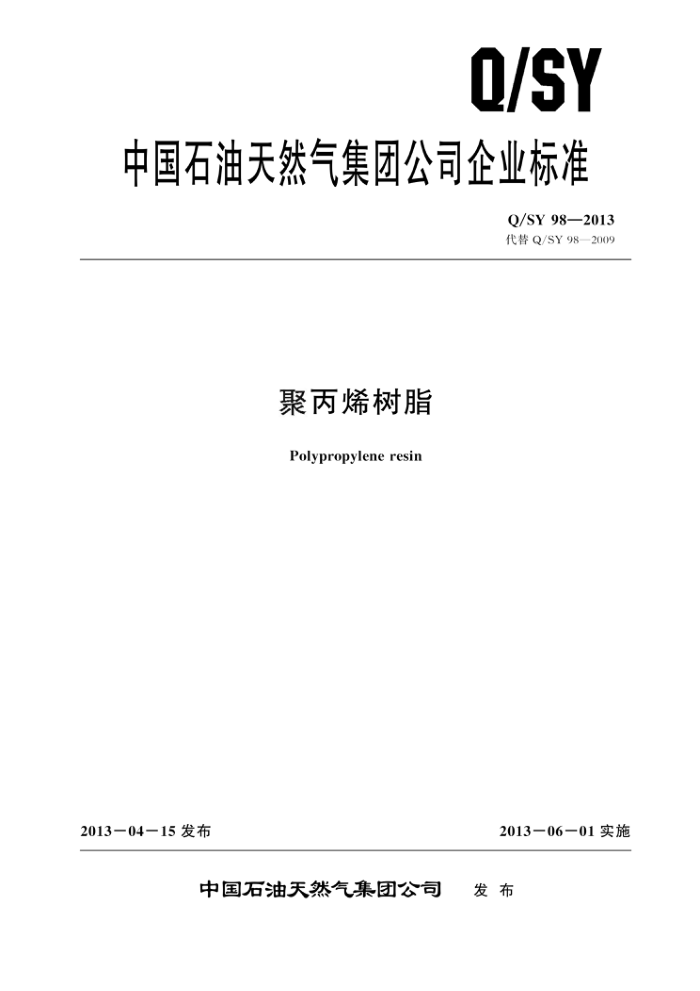

Q/SY
中国石油天然气集团公司企业标准
Q/SY 98—2013 代替Q/SY 98—2009
聚丙烯树脂 Polypropylene resin
2013－04－15 发布
2013一06一01实施
中国石油天然气集团公司 发布 Q/SY 98—2013
目 次
前言
范围 2 规范性引用文件 3 要求
1
试验方法产品检验规则标志包装、运输和贮存
3
4
5
6
7 Q/SY 98—2013
前 言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY 98一2009《聚丙烯树脂（T30S，T38F，Z30S，V30G，EPS30R）》，与Q/SY 98一2009相比，主要差异如下：
增加了T28FE和LI28F两个牌号（见表2）；外观描述中增加了“无黑粒”（见3.1)；删除了“黑粒”技术指标（见表1至表4，2009年版的表1至表2）；一T30S 和 T38F 增加简支梁冲击强度项目（见表1、表 2，2009 年版的表 1）;
V30G和EPS30R用简支梁冲击强度替代悬臂梁冲击强度（见表4，2009 年版的表2)； -T38F 和 Z30S增加弯曲模量、雾度测试项目（见表 2、表3，2009 年版的表 1）; -修改了注塑试样制备条件（见4.1.1，2009年版的4.1）。
本标准由中国石油天然气股份有限公司炼油与化工分公司提出。 本标准由中国石油天然气集团公司炼油与化工专业标准化技术委员会归口。 本标准主要起草单位：中国石油天然气股份有限公司兰州石化分公司、独山子石化分公司、大庆
炼化分公司、大连石化分公司、大庆石化分公司、华北石化分公司、抚顺石化分公司。
本标准主要起草人：崔文峰、王庆、邵卫国、章喜庆、苏战国、刘春玲、沈建荣、周晓东、 崔琳。
本标准代替了Q/SY 98—2009。 Q/SY98—2009历次版本发布情况为：
-Q/SY 98—2004。
Ⅱ Q/SY 98—2013
d） 模具温度：40℃。
表5熔体温度
牌号 T30S T38F T28FE LI28F Z30S V30G EPS30R
熔体温度，℃
230 230 230 230 200 200 230
4. 1. 2 压塑试样制备
按GB/T9352—2008和GB/T2546.2—2003中3.3的规定，采用溢料式模具制样。试样制备条件如下：
a) 熔体温度：210℃。 b) 模塑压力：5MPa。 c) 平均冷却速率：15℃/min。
4.1.3 薄膜试样制备 4.1.3.1采用铸膜机制备流延膜，铸膜机应满足下列条件：
a) 口模间隙：0.3mm。 b) 模头宽度：≥150mm。 c) 冷却方式：水冷。
4. 1. 3. 2 铸膜机工艺条件见表6。
表6 制备流延膜工艺条件
牌号 T38F T28FE LI28F Z30S
筒体温度，℃
颈部温度，℃
模头温度，℃
薄膜厚度，mm 0. 03 ± 0. 003 0. 03 ± 0. 003 0. 03 ± 0. 003 0. 03 ± 0. 003
200 200 200 180
240 240 240 240
240 240 240 220
试样的状态调节和试验的标准环境试样的状态调节按GB/T2918一1998的规定进行，状态调节的条件为温度23℃±2℃，相对湿度
4.2
50%±10%，调节时间至少24h但不超过96h。薄膜样品调节时间不少于12h。
试验应在GB/T2918一1998规定的标准环境下进行，环境温度为23℃±2℃，相对湿度为50% ±10%。
4
