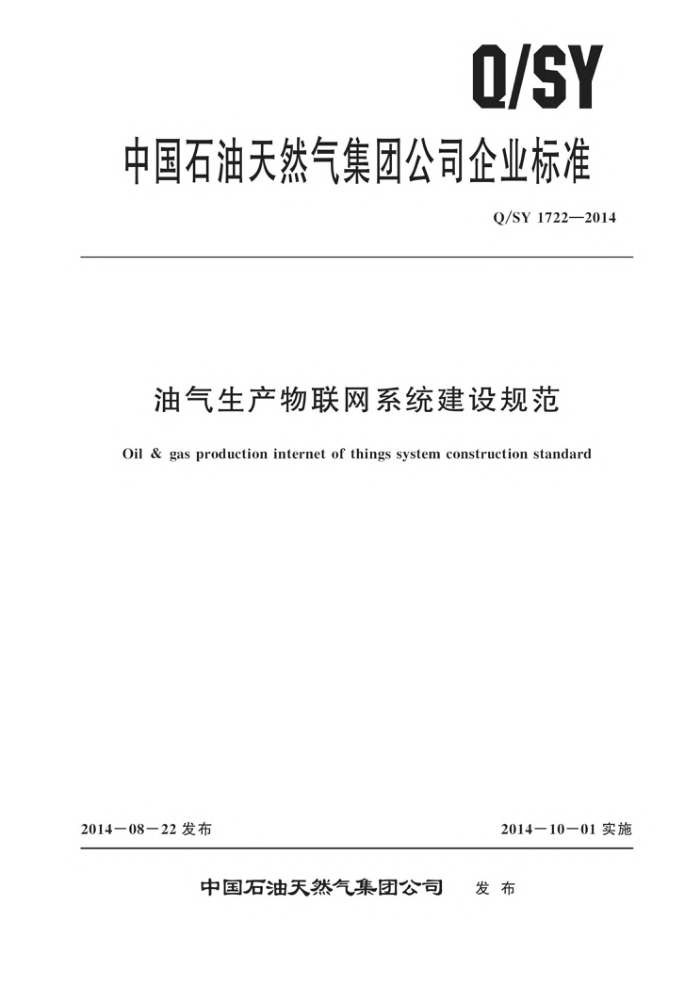

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1722—2014
油气生产物联网系统建设规范
Oil & gas production internet of things system construction standard
2014—08—22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1722—2014
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 总则
架构与功能 5. 1 一般要求 5. 2 系统架构 5. 3 数据采集与监控子系统功能 5. 4 数据传输子系统功能 5. 5 生产管理子系统功能数据采集与监控子系统
5
6
6. 1 一般要求 6. 2 现场仪表技术要求 6. 3 RTU技术要求 6. 4 通信模式要求 6. 5 井场数据通信接口要求
.
站库控制系统接口要求 6. 7 监控系统要求 6. 8 组态界面设计要求 6. 9 视频监测系统要求· 7数据传输子系统· 7. 1 般要求· 7. 2 性能要求· 7. 3 技术选型
6.6
10
L0
7. 4 设备选型. 生产管理子系统· 8. 1 一般要求 8. 2 系统平台： 8. 3 关系数据库 8. 4 实时数据库 8. 5 系统硬件 8.6 系统部署数据管 9. 1
15
3
13 13
4
14 14
15 1
一般要习 Q/SY 1722—2014 9. 2 数据交换频率 9. 3 实时数据交换协议 9. 4 实时数据标签命名 9. 5 关系数据库设计 9.6 属性类数据编码· 9. 7 系统内部接口· 9. 8 生产管理子系统与其他系统接口， 10信息安全 10. 1 般要求 10. 2 物理与设备安全 10. 3 网络安全 10. 4 服务器与操作终端安全 10. 5 应用系统用户管理及身份认证 10.6无线传输数据安全 10. 7 数据库安全 11施工要求 11. 1 一般要求 11. 2 施工细则附录A（规范性附录） 数据采集与监控子系统监控功能规范附录B（规范性附录） 生产管理子系统功能规范· 附录C（规范性附录） A11-GRM无线协议构成附录D（规范性附录） RTU数据存储要求附录E（规范性附录） 井场无线通信模式· 附录F（规范性附录） ZigBee Pro传输要求附录G（规范性附录) WIA传输要求附录H（规范性附录） 组态界面及功图数据处理要求附录I（规范性附录） 视频监测系统质量及功能测试附录（规范性附录） 视频监测系统主要设备技术指标附录K (规范性附录) 无线通信技术性能参数对比附录L（资料性附录） 无线通信技术适用范围附录M（资料性附录） 不同地理环境的通信技术选型附录N（资料性附录） 油气生产物联网可用频谱资源附录O(规范性附录) 实时数据标签命名规范附录P（规范性附录) 视频Web Service接人规范参考文献
15 15 16 19 21 22 22 23 23 23 23 24 24 24 24 25 25 25 28 37 47 63 88 95 102 108 114 116 118 120 121 122 123 128 131
II Q/SY 1722-2014
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司信息管理部和勘探与生产分公司提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：中国石油勘探开发研究院西北分院、大庆油田信息技术公司、新疆油田数据
公司。
本标准主要起草人：龚仁彬、汤林、李先奇、班兴安、李群、柴永财、李清辉、刘勇、曲京、丁建宇、苏伟、张岩、王从镔、罗洪武、李金诺、桑圣洁、刘英、朱一宁、孙长江、姚刚、曹戈俊、马刚、何晓梅、蒋能记、吴军、谢光华、赵卫明、姜立贺、王方、卢延、刘洋洋、李雪飞、张辉、李锐、李琬莹、韩辛酉、肖占禄。
II Q/SY 1722—2014
引
为了推进中国石油油气生产信息化建设，提高油气生产管理水平，实现信息化与工业化的融合， 《中国石油“十二五”信息技术总体规划》提出了建设“油气生产物联网系统”（以下简称A11系统）。A11系统通过生产数据的自动采集、生产过程的自动控制、生产工艺的流程优化，实现生产方式的转变、生产效率的提高、管理水平的提升。为了规范、统一A11系统建设标准，推进系统建设保证建设质量，特制定本标准。
IV Q/SY 1722—2014
油气生产物联网系统建设规范
1范围
本标准规定了油气地面生产各环节相关业务的油气生产物联网系统建设内容本标准适用于中国石油陆上油气田和滩海油气田陆岸的油气生产物联网系统建设，包括新建产能
和改扩建项目。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836爆炸性气体环境用电气设备 GB/T7027一2002信息分类和编码的基本原则与方法 GB15599石油与石油设施雷电安全规范 GB/T 16611 数传电台通用规范 GB/T17626电磁兼容试验和测量技术 GB17859计算机信息系统安全保护等级划分准则 GB/T 22240 信息安全技术信息系统安全保护等级定级指南 GB 50093 自动化仪表工程施工及验收规范 GB 50311 综合布线系统工程设计规范 SH/T 3521 石油化工仪表工程施工技术规程 SY/T 0003 石油天然气工程制图标准 YD 5083 电信设备抗地震性能检测规范 Q/SY 1335 局域网建设与运行维护规范 Q/SY 1336 数据中心机房建设规范中国石油天然气集团公司信息化管理办法 中油信［2012］581号油气田地面工程数字化建设规定 ISO/IEC7498OSI开放系统互联参考模型 IEC/EN60068国际电工电子产品环境试验 IEEE Std 802.15. 4 （物联网通信） Wireless Medium Access Control （MAC) and Physical Layer
(PHY) Specifications for Low - Rate Wireless Personal Area Networks (WPANs)
3术语和定义
Q/SY1335界定的以及下列术语和定义适用于本文件。
3. 1
油气生产物联网系统 Ethe internet of things for the production of oil and gas 利用物联网技术，实现油气田井区、计量间、集输站、联合站、处理厂生产数据、设备状态信息
1 Q/SY1722—2014
在采油采气厂生产指挥中心及生产控制中心集中管理和控制的系统， 3. 2
数据采集与监控子系统data acquisition and control system 采用传感和控制技术构建的油气田地面生产各环节生产运行参数自动采集、生产环境自动监测、
物联网设备状态自动监测和生产过程远程控制的系统。 3.3
数据传输子系统datatransmissionsystem 采用无线和有线相结合的组网方式，为数据采集与监控子系统和生产管理子系统提供安全可靠的
网络传输系统。 3. 4
生产管理子系统production monitoring and management system 采用数据处理和数据分析技术构建的涵盖生产数据实时监测、生产分析、安全预警、运行调度、
数据管理等功能的信息管理系统。 3. 5
生产网productionnetwork 以生产控制系统中产生的生产数据为主要流量的专用计算机网络。 [Q/SY1335，定义3.1.5]
3. 6
办公网officenetwork 由办公管理系统和决策支持系统组成的计算机网络。 [Q/SY 1335，定义 3.1.6]
3. 7
油气田公司生产指挥中心oil&gasfield companyproductioncommand center 对油气田公司所辖区域的生产设施及环境实施监视和调度指挥的管理中心
3.8
采油采气厂生产调度中心oil&gasplantproductionoperationcenter 对采油采气厂所辖区域的生产设施及环境实施监视和调度的管理中心。
3. 9
作业区生产管理中心districtproductionmanagementcenter 对作业区所辖井场、站（厂）、管道等生产设施及环境实施监视和调度的管理中心。
3. 10
站场监控中心station productioncontrol center 对本站及所辖井场、站（厂）、管道等生产设施及环境实施监控的管理中心。
3. 11
ZigBee 基于IEEEStd802.15.4的低功耗短距离个域网协议。
3. 12
ZigBee Pro 由ZigBee联盟于2007年正式发布的无线传感网通信协议，是以IEEEStd802.15.4为基础，采
用全球开放的2.4GHz频段，确保各个厂家产品互联互通的统一技术标准。 3. 13
工业无线网络WIA技术wireless networks for industrial automation 基于IEEEStd802.15.4的用于工业过程测量、监视与控制的无线网络系统，实现了一个覆盖工
2
