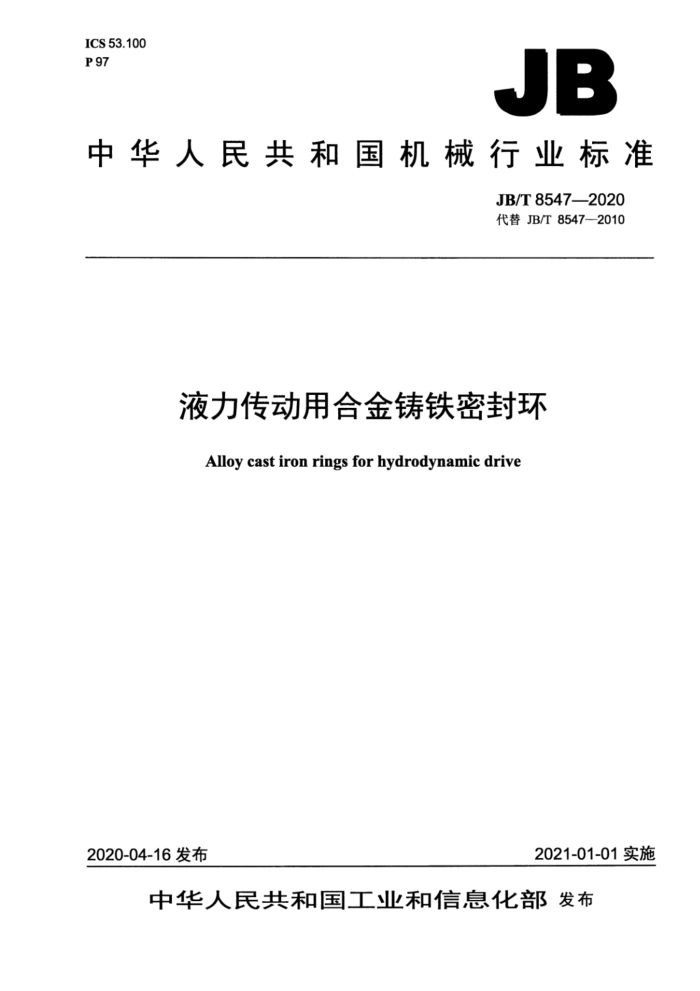

ICS 53.100 P 97
JB
中华人民共和国机械行业标准
JB/T8547—2020 代替JB/T8547—2010
液力传动用合金铸铁密封环
Alloy cast iron rings for hydrodynamic drive
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
液力传动用合金铸铁密封环
JB/T8547—2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·0.75印张·23千字
2021年1月第1版第1次印刷
定价：15.00元
*
书号：15111·15715 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8547—2020
目 次
前言 1范围 2规范性引用文件 3结构型式与尺寸 4要求.. 5试验方法 6检验规则， 7标志、包装和贮存附录A（资料性附录）密封环装配轴槽、轴套的形状、尺寸及要求
2
图1结构型式图A.1轴槽.. 图A.2轴套.
表1尺寸及切向弹力表2密封环材料的化学成分（质量分数）表3密封环材料的力学性能，表A.1密封环装配轴槽、轴套的尺寸及公差
2 JB/T85472020
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8547—2010《液力传动用合金铸铁密封环》，与JB/T8547一2010相比主要技术变
化如下：
一删除了e的尺寸规定（见2010年版的图1和表1）；修改了密封环尺寸的规定（见表1，2010年版的表1）；修改了密封环材料的化学成分（见表2，2010年版的表2）；修改了密封环材料的力学性能（见表3，2010年版的表3）；修改了密封环硬度的规定（见4.4，2010年版的4.4）；修改了试验方法的规定（见第5章，2010年版的第5章）；一删除了轴套表面处理和硬度的规定（见2010年版的A.5）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院有限公司、天津市兴顺科工贸有限公司、福建省闽旋科技股
份有限公司。
本标准主要起草人：吴红丽、唐淑英、李玲。 本标准所代替标准的历次版本发布情况为：
JB/T8547—1997、JB/T8547——2010。
I JB/T8547—2020
液力传动用合金铸铁密封环
1范围
本标准规定了液力传动用合金铸铁密封环（以下简称密封环）的结构型式与尺寸、要求、试验方法、 检验规则、标志、包装和贮存。
本标准适用于液力传动用直径为25mm～200mm、油压为0.15MPa～0.8MPa的旋转密封环，也适用于静止和往复运动条件下对油液进行密封的密封环。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法 GB/T1149.1一2008内燃机活塞环第1部分：通用规则 GB/T1149.5内燃机活塞环第5部分：检验方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 JB/T6016.1内燃机活塞环金相检验第1部分：单体铸造活塞环
3结构型式与尺寸
3.1密封环的结构型式如图1所示。
AA
放大
放大
b 口
sJ 外径为D时
自由状态下
说明： D 密封环直径：
hj、h2 搭勾的轴向高度； b、br、b2 一搭勾长度：
-
轴向高度；径向厚度；
h
So—自由状态下的开口。
S——外径为D时的间隙；
图1结构型式
1
