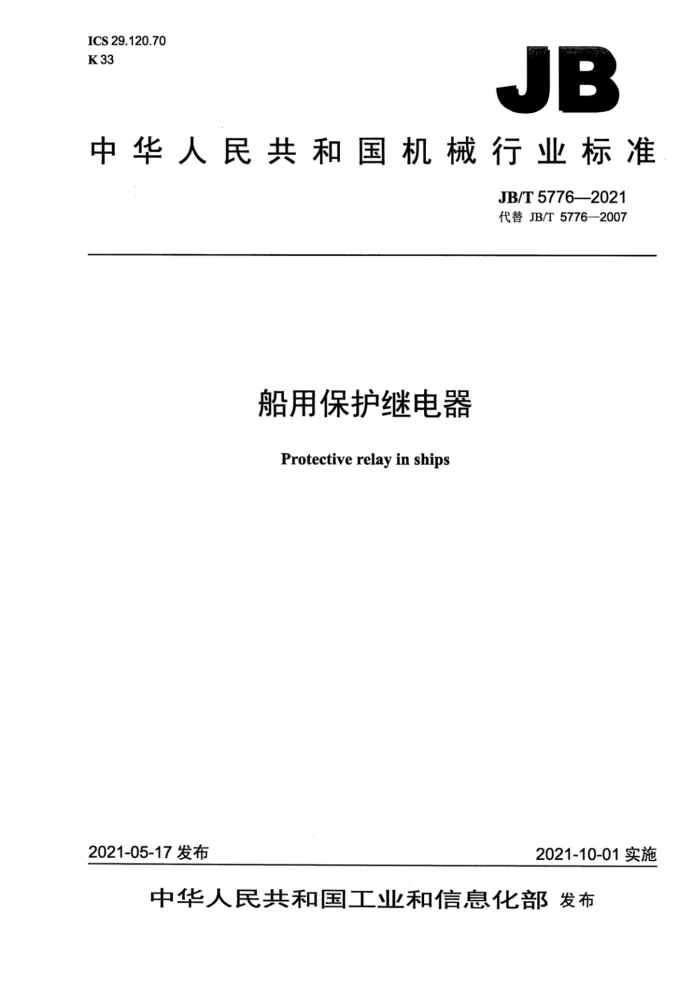

JB
中华人民共和国机械行业标准
JB/T57762021 代替JB/T5776—2007
船用保护继电器 Protective relay in ships
2021-05-17发布
2021-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类
4.1按用途分类. 4.2 按动作原理分类. 4.3 按安装形式分类.. 4.4 按结构型式分类.. 4.5 按接线方式分类 4.6 按保护形式分类 5要求 5.1 额定参数. 5.2 正常工作条件 5.3 结构和材料 5.4 工作特性. 5.5 时间特性. 5.6 触点性能 5.7 额定功率消耗 5.8 热性能. 5.9 介电性能... 5.10 机械寿命. 5.11 耐受环境气候的性能 5.12 耐受环境机械力的性能 5.13 静态型继电器的附加要求 6试验方法 6.1 一 般试验条件. 6.2 试验项目和方法 7检验规则 7.1 检验类别.. 7.2 型式试验 7.3 常规试验 7.4抽样试验 8标志、包装和贮存 8.1 标志. 8.2 包装..
10 10 12 12 12 13 14 14 14 17 17 18 19 .19 19 19 20 表1 正常工作的环境条件表2空气中的最小电气间隙. 表3最小爬电距离.. 表4过电流保护继电器的整定范围表5 触点的断开容量. 表6 温升极限值表 7 工频耐电压试验电压值表8 额定冲击耐受电压表9 绝缘电阻. 表10盐雾试验的合格要求. 表11 摇摆试验参数表12 振动试验参数. 表13 电源电压和频率变化范围.. 表14静态型继电器的绝缘电阻. 表15 交流电压和频率变化表16 交流电源波动表17 试验项目。
10 11 .11 12 .12 13 .13 13 13 14 .17 18 前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5776—2007《船用保护继电器》，与JB/T5776—2007相比主要技术变化如下：
修改了适用的电压范围，并对额定绝缘电压范围进行了补充：修改了额定工作制，增加了不间断工作制的内容：修改了电源电压和频率变化的参数，补充了谐波条件的内容；修改了安装类别：增加了安装类别IV；修改并补充了电气间隙和爬电距离的内容； -对绝缘零部件材料增加了无石棉及无霉菌影响的要求；修改了工频耐电压试验电压值；修改了额定冲击耐受电压试验值，并按不同海拔给出了相应的额定冲击耐受电压优先值：取消了长霉性能试验；针对装运液化气体和化学品的船舶上继电器应在横倾达到30°极限状态下保持正常工作的情况，补充了耐倾斜性能的额定数据：修改了静态型继电器的介电性能要求；修改了电磁兼容的试验要求、验收判据及试验方法；取消了绝缘材料相比电痕化指数的测定试验：修改了试验分类，并补充了各类试验的检验项目。
本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIF/TC9）归口。 本标准起草单位：上海电器科学研究院、上海电器科学研究所（集团）有限公司、中国船级社上海
分社。
本标准主要起草人：张莹莹、沈海鹰、王星昱。 本标准所代替标准的历次版本发布情况为：
JB/T5776—1991-JB/T5776—2007。 船用保护迷电器
1范围
本标准规定了船舶电力系统用保护继电器（以下简称继电器）的术语和定义、分类、要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于交流电压1000V或直流电压1500V及以下的船舶电力系统中作保护用的继电器。 本标准不适用于双金属片式热继电器和输入激励量为非电量的继电器（如气、液量继电器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4—2008 8电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h
循环）
GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.101一2008电工电子产品环境试验第2部分：试验方法试验：倾斜和摇摆 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2900.1 电工术语基本术语 GB/T2900.17电工术语量度继电器 GB/T3783一2019船用低压电器基本要求 GB/T4208一2017外壳防护等级（IP代码） GB/T4988一2016船舶和近海装置用电工产品额定频率、额定电压和额定电流 GB/T7094一2016船用电气设备振动（正弦）试验方法 GB/T7261一2016继电保护和安全自动装置基本试验方法 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 GB/T14598.1一2002电气继电器第23部分：触点性能 GB/T14598.27—2017量度继电器和保护装置第27部分：产品安全要求
3术语和定义
GB/T2900.1、GB/T2900.17和GB/T3783—2019界定的以及下列术语和定义适用于本文件。
3.1
船用保护继电器protectiverelayin ships 船舶电力系统中的一种量度继电器。它反映被保护对象的异常情况，按预定要求动作，发出警报信
号或切除故障。它可以具有一种或多种保护功能。 当交流发电机组从系统吸取功率达一定量时，使电路延时断开的继电器。
3.3
逆电流继电器 reveres currentrelay 当直流电路中电流方向改变并超过整定值时，使电路有延时或无延时断开的继电器。
4分类
4.1按用途分类 4.1.1 保护交流发电机组继电器。 4.1.2保护直流发电机组继电器。 4.1.3保护电力系统中的受电设备继电器。 4.2按动作原理分类 4.2.1 机电型（如电磁式、感应式、电动机式等）继电器。 4.2.2静态型（如晶体管式、集成电路式等）继电器。 4.3按安装形式分类 4.3.1 凸出式继电器。 4.3.2嵌入式继电器。 4.4按结构型式分类 4.4.1插入式继电器。 4.4.2非插入式继电器。 4.5按接线方式分类 4.5.1 前接线继电器。 4.5.2后接线继电器。 4.6按保护形式分类 4.6.1 逆功率
有延时逆功率继电器。 4.6.2逆电流
逆电流继电器分为： a）瞬时逆电流继电器： b）延时逆电流继电器。
4.6.3欠电压
欠电压继电器分为： a）瞬时欠电压继电器： 4.6.4过电流 4.6.4.1长延时
过电流保护长延时继电器分为： a过电流保护长延时反时限继电器； b）过电流保护长延时定时限继电器。
4.6.4.2短延时
过电流保护短延时继电器分为： a）过电流保护短延时反时限继电器； b）过电流保护短延时定时限继电器。
4.6.4.3瞬时
过电流保护瞬时继电器。 4.6.5其他
其他型式，由产品标准规定。
5要求
5.1额定参数 5.1.1额定工作电压和额定工作频率
额定工作电压和额定工作频率应符合GB/T4988一2016中额定电压和额定频率的规定。 5.1.2额定绝缘电压
继电器的额定绝缘电压应从下列数值中选取 32 V63 V、125 V、160 V、200 V、250 V、320 V、400 V、500 V、630 V、800 V、1000 V、1250 V、
1600V. 5.1.3额定工作电流
额定工作电流应符合GB/T4988一2016中额定电流的规定。 5.1.4额定工作制
继电器的额定工作制分为： a）八小时工作制； b）不间断工作制。
5.2正常工作条件 5.2.1环境条件
继电器应在表1规定的环境条件下正常工作。 表1正常工作的环境条件
额定数据 45℃ 55℃a 0℃ -25℃b
环境条件周围空气温度最高值
周围空气温度最低值
大气压力海上潮湿空气影响
80 kPa~110 kPa
有有有 ≤22.5°c ≤22.5° 有有
盐雾影响霉菌影响倾斜摇摆振动冲击d
适用于静态型继电器。 6 适用于安装在露天甲板的继电器。 e装运液化气体和化学品的船舶，其应急电源应在船舶进水以致于最终横倾达到30°的极限状态下能保持供电。 d指船舶正常营运时产生的冲击。
5.2.2 2电源电压和频率变化
继电器应在下列规定的电源电压和频率变化下可靠工作： a）交流电源的电压变化为额定电压的-10%～6%，频率变化为额定频率的士5%； b）直流电源的电压变化为额定电压的士10%： c）蓄电池电源电压变化为额定电压的-25%～20%（对于蓄电池充电时也工作的为额定电压的
25%~30%）
5.2.3谐波成分
交流继电器应能在供电电源的电压谐波成分不大于8%的情况下正常工作。当电源的谐波成分可能大于8%时，应注意设备选择，保证其正常工作。 5.2.4污染等级
继电器的污染等级应符合GB/T14048.1一2012中6.1.3.2定义的3级。 5.2.5安装类别（过电压类别）
继电器的安装类别应为GB/T3783一2019中6.3.2规定的II、IⅢI、IV。 5.3结构和材料
