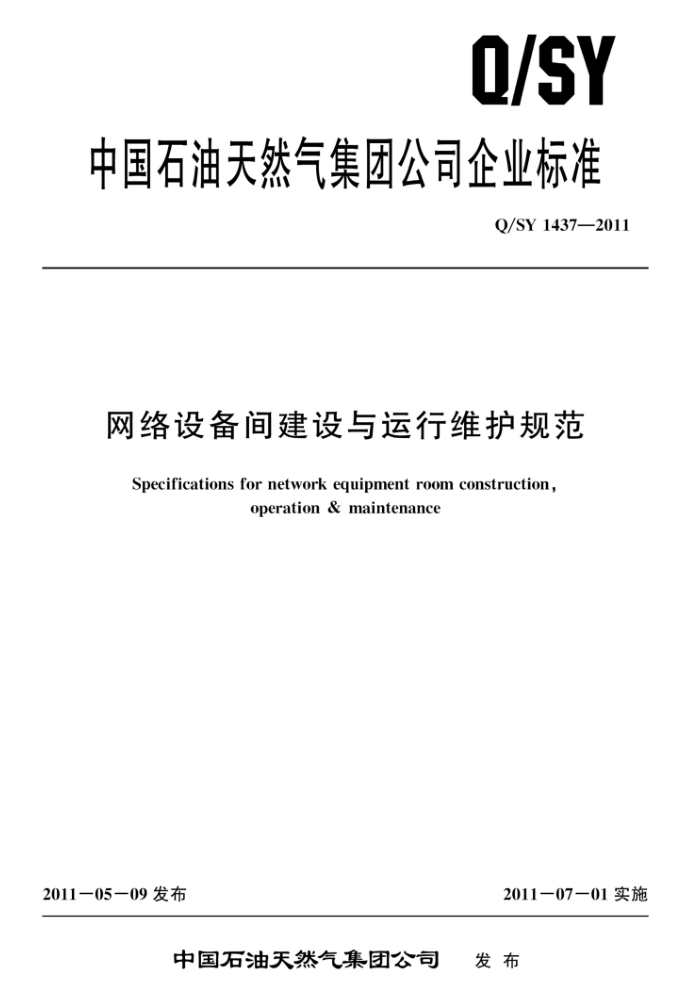

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1437—2011
网络设备间建设与运行维护规范
Specifications for network equipment room construction,
operation & maintenance
2011一0701实施
2011一05一09 发布
中国石油天然气集团公司 发布 Q/SY 1437—2011
目 次
前言
范围 2 规范性引用文件术语、定义和缩略语
1
3
3.1术语和定义 3.2缩略语
4网络设备间分级
4.1总体原则 4. 2 分级原则 4.3分级依据 5网络设备间规划 5. 1 选址 5. 2 环境 5. 3 面积 5. 4 配线架
5. 5 供配电系统 5.6 接地 5.7 机柜 (架) 5.8 空调和制冷 5. 9 照明 5. 10 防尘 5. 11 防雷系统 5. 12 静电防护. 5. 13 消防· 5. 14 安全防范 6 网络设备间综合布线
网络设备间运行维护管理 7.1总体原则 7. 2 运行维护管理 7.3　运行维护人员工作职责 7.4　运行维护文档管理附录A（资料性附录） 网络设备间运行维护表单模板附录B（资料性附录）网络设备间消防应急处理预案模板
7
1 Q/SY 1437—2011
前言
本标准与Q/SY1333《广域网建设与运行维护规范》、Q/SY1334《互联网出口建设与运行维护规范》、Q/SY1335《局域网建设与运行维护规范》、Q/SY1336《数据中心机房建设规范》、Q/SY 1337《数据中心机房管理规范》、Q/SY1338《电子邮件管理规范》、Q/SY1339《计算机硬件评估指南》、Q/SY1340《计算机软件评估指南》和Q/SY1436《海外网络建设与运行维护管理规范》，共同构成信息技术专业基础设施层系列企业标准。
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油天然气集团公司信息管理部提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：中国石油勘探开发研究院。 本标准主要起草人：靖小伟、杨志贤、冯梅、郭晓东、王勇、石允滔、任俊杰、杨霭萱、邵琪、
黄海、高峰、李琰、邱庆媛、蒋文刚。
I Q/SY 1437—2011
网络设备间建设与运行维护规范
1范围
本标准规定了网络设备间分级、规划、综合布线及运行维护管理等方面的基本要求，并给出了网络设备间运行维护表单和消防应急处理预案模板参考。
本标准适用于网络设备间的新建、扩建、改建和运行维护。不包括安装在办公室、走廊和楼梯等开放空间或室外空间的网络设备和配线架。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50057—1994 （2000） 建筑物防雷设计规范 GB 50116一1998火灾自动报警系统设计规范 GB50174一2008　电子信息系统机房设计规范 GB50312一2007综合布线系统工程验收规范 GB 50343一2004建筑物电子信息系统防雷技术规范 EIA/TIA568A商业大楼电信布线标准
3术语、定义和缩略语
3.1 术语和定义
GB50174 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB 50174 中的某些术语和定义。 3. 1. 1
网络设备间 ] network equipment room 专门用来放置网络设备和配线架的房间。
3. 1. 2
供配电系统 electric power supply system 为网络设备间中所有有源设备和设施提供符合要求电源的系统。
3.1.3
接地线earthing conductor 从接地端子或接地汇集排至接地极的连接导体。
3. 1. 4
配线架distributor 连接线缆的部件集合。
3. 1. 5
跳线　cord
1 Q/SY 1437—2011
5.5.5网络设备间内的各种电力电缆，应采用耐燃铜芯屏蔽的电缆，并采取防延燃措施 5.5.6表4给出了网络设备间供配电系统的技术要求。
表4网络设备间供配电系统要求
A级
B级允许两个电源供电
C级单电源供电
项 目供电电源
推荐两个电源供电 NX余(X=1～N)
不间断电源系统配置不间断电源系统电池备用时间
N
根据实际需要确定
根据实际需要确定
根据实际需要确定
5.6接地 5.6.1网络设备间内所有电子设备的可导电金属外壳、各类金属管道、金属线槽、建筑物金属结构等，均应进行等电位连接并接地 5.6.2接地电阻应小于 42。 5.6.3J 应采用联合接地的方式。 5.7 机柜 (架) 5. 7. 1 机柜（架）的选型，应按厂商提供的网络设备技术参数确定。 5. 7. 2 机柜（架）的选型，应考虑承重和设备密度因素。 5.7.3 网络设备与配线架，宜分别置于独立机柜（架）中。 5.7. 4 大中型网络设备安装调试后，应固定机柜，以保证网络设备稳固。 5.8 空调和制冷 5.8.1 空调和制冷设备应运行可靠、经济适用、节能环保 5.8. 2 空调系统和设备应按照网络设备间的分级、建筑条件、设备发热量等因素进行选择。 5. 8.3 表 A.5给出了网络设备间空调系统的技术要求
表 5网络设备间空调系统要求
A级应宜宜宜宜
B级宜可可可可
C级可
项 目设置空气调节系统
下送风方式
不间断电源系统电池室设置空调降温系统
保持正压专用空调
5.9 照明 5.9.1 工作区的照度不应低于3001x 5.9.2 网络设备间内应安置应急照明设备或安全出口灯。 5.10 防尘 5. 10.1 网络设备间日常应处于闭合状态 4 Q/SY 1437—2011
5.10. 2 宜安装除尘设备。 5.11 防雷系统 5. 11. 1 网络设备间所在建筑物的防雷措施，应符合GB 50057一1994（2000）中3.4的规定。 5.11. 2 网络设备间中电子设备的防雷设计，应符合GB50343一2004中第5章的规定。 5. 12 静电防护 5. 12. 1 应敷设防静电地板、防静电地面，静电性能应长期稳定。 5.12. 2 插拔网络设备板卡或模块时，应佩戴防静电手镯（套）。 5. 13 消防 5. 13. 1 火灾自动报警系统，应符合GB50116一1998中第5章的规定。 5. 13. 2 表6给出了网络设备间的具体消防要求。
表6网络设备间消防要求
A级宜
B级可
C级
项目气体灭火系统干粉灭火器二氧化碳灭火器
备注采用洁净灭火剂
可宜
可
宜
使用后需迅速撤离，防止人员室息
5.14安全防范 5.14.1安全防范系统宜由视频安防监控系统、人侵报警系统和出入口控制系统组成，各系统之间应具备联动控制功能。 5.14.2A级网络设备间应部署视频安防监控系统和出入口控制系统。 5.14.3B级网络设备间应部署视频安防监控系统，宜部署出入口控制系统。 5.14.4C级网络设备间宜部署视频安防监控系统。
6 网络设备间综合布线
6.1 线缆的敷设应符合GB50312一2007中5.1的规定。 6.2线缆的布放应自然平直，不应产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。 6.3配线架内应留有适当的空间和方式，使跳线、走线清晰、调整方便，并能满足线缆最小弯曲半径的要求。表7给出了线缆最小弯曲半径的技术要求。
表7网络设备间线缆最小弯曲半径要求
线缆种类非屏蔽4对对绞电缆屏蔽4对对绞电缆
弯曲半径与电缆外径之比
≥4 6~10 ≥10 ≥15
主干对绞电缆
光缆
5
