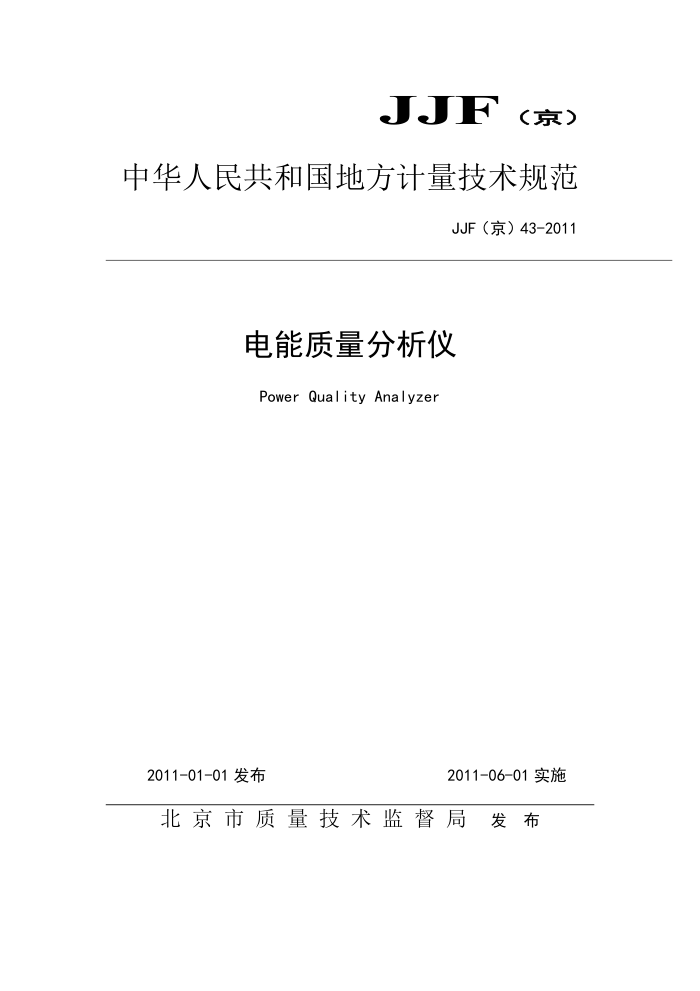

JJF(京)
中华人民共和国地方计量技术规范
JJF（京）43-2011
电能质量分析仪 Power Quality Analyzer
2011-01-01发布
2011-06-01实施
北京市质量技术监督局发布 JJF（京)43-2011
电能质量分析仪校准规范 Calibration Specification for Power Quality Analyzer
JJF (京) 43-2011
归口单位：北京市计量检测科学研究院起草单位：北京市计量检测科学研究院
本规范由北京市质量技术监督局负责解释 JJF（京)43-2011
本规范主要起草人：
黄艳 （北京市计量检测科学研究院）谷扬 （北京市计量检测科学研究院）于秀英 （北京市计量检测科学研究院）宋楠 （北京市计量检测科学研究院）
本规范参与起草人：
梁炜
（北京市计量检测科学研究院） JJF（京)43-2011
目录
1 范围· 2 引用文献· 3 术语和定义· 4 概述· 5 计量特性· 6 校准条件 7 校准项目和校准方法· 8 校准结果表达· 9 复校时间间隔 10附录1对称分量法· 11附录2校准记录格式（数据页）
(1) (1) (1) (2) (3) (4) (5) (15) (16) (17) .(18) JJF（京）43-2011
电能质量分析仪校准规范
1 范围
本规范适用于新生产和使用中的电能质量分析仪、多功能测量仪器的电能质量分析功能、 与电能质量相关的测试分析类仪器的校准。
引用文献 GB/T12325-2008 电能质量 供电电压偏差 GB/T15945-2008 电能质量日 电力系统频率偏差 GB/T14549-1993 电能质量 公用电网谐波 GB/T12326-2008 电能质量电压波动和闪变 GB/T15543-2008 电能质量 量三相电压不平衡度 GB/T19862-2005 电能质量监测设备通用要求 JJF1071-2000
2
国家计量校准规范编写规则通用计量术语及定义测量不确定度评定与表示
JJF1001-1998 JJF1059-1999 使用本规范时，应注意使用上述引用文献的现行有效版本。
3 术语和定义
下列术语和定义适用于本规范。 3.1电能质量分析仪PowerQualityAnalyzer
用来测量分析电网中电压、电流、功率、频率、功率因数、谐波、闪变、骤升骤降、三相不平衡度等参数的仪器。 3.2基波Fundamental
对周期性交流量进行傅立叶级数分解，得到的频率与工频相同的分量。 3.3谐波Harmonic
对周期性交流量进行分解，得到的频率为基波频率大于1整数倍的分量。
1 JJF（京)43-2011
3.4总谐波含量HarmonicContent
从周期性交流量（电压、电流）中减去基波分量（电压、电流）后所得的量。 3.5谐波含有率HarmonicRatic
周期性交流量中含有的第h次谐波分量的方均根值与基波分量的方均根值之比（用百分数表示）。 3.6谐波次数（h）HarmonicOrder（h）
谐波频率与基波频率的整数比。 3.7不平衡度8UnbalanceFactor
指三相电力系统中三相不平衡的程度，用电压或电流负序基波分量或零序基波分量与正序基波分量的方均根值百分比表示。 3.8正序分量Positive-sequenceComponent
将不平衡的三相系统的电压或电流按对称分量法分解后，其正序对称系统中的分量。 3.9负序分量Negative-sequenceComponent
将不平衡的三相系统的电压或电流按对称分量法分解后，其负序对称系统中的分量。 3.10短时间闪变值PstShortTermSeverity,Pst
衡量短时间（若十分钟）内闪内变强弱的一个统计量值。短时间闪变值的基本记录周期为
10min。 3.11长时间闪变值PitLongTermSeverity,Pit
由短时间闪变值Pst推算出，反映长时间（若干小时）闪变强弱的量值。长时间闪变值的
基本记录周期为2h。 3.12电压变动频度rRateofOccurrenceofVoltageChanges,
单位时间内电压变动的次数（电压由大到小或由小到大各算一次变动）。同一方向的若干次变动，如间隔时间小于30ms，则算一次变动。
4概述
电能质量分析仪是用来测量分析电网中电压、电流、功率、频率、功率因数、谐波、闪变、骤升骤降、三相不平衡度等参数的仪器，按电源相数可分为单相电能质量分析仪和三相电能质量分析仪，按电流接线方式可分为直连式和钳式，按使用方式可分为手持式和台式。
2 JJF（京)43-2011
5 计量特性 5.1电压
电压范围：50mV~1000V 电压最大允许误差：0.5%
5.2电流
电流范围：10mA50A（*1000A）电流最大允许误差：土1%（*土2%）
5.3功率
功率范围：500mW~50kW（*1MW）功率最大允许误差：土1%（*土2%）
5.4频率
基波频率范围：45Hz～65Hz 谐波频率范围：DC～9kHz 基波频率最大允许误差：土2×10-4
5.5相位
相位范围：0～360° 相位最大允许误差：土0.5°
5.6谐波
谐波次数：0～60
条件 U≥1%U. Uh<1%Un
被测量
最大允许误差
±5%Uh (V) ±0.05%U.(V)
电压
±5%lh （A) ±0.15%ln（A)
Ih≥3%ln I<3%ln
电流
Un为基波电压值，U为谐波电压值，In为基波电流值，I为谐波电流值。
5.7三相不平衡度
三相不平衡度范围：0～30% 三相电压不平衡度最大允许误差：0.2% 三相电流不平衡度最大允许误差：土1%
3
