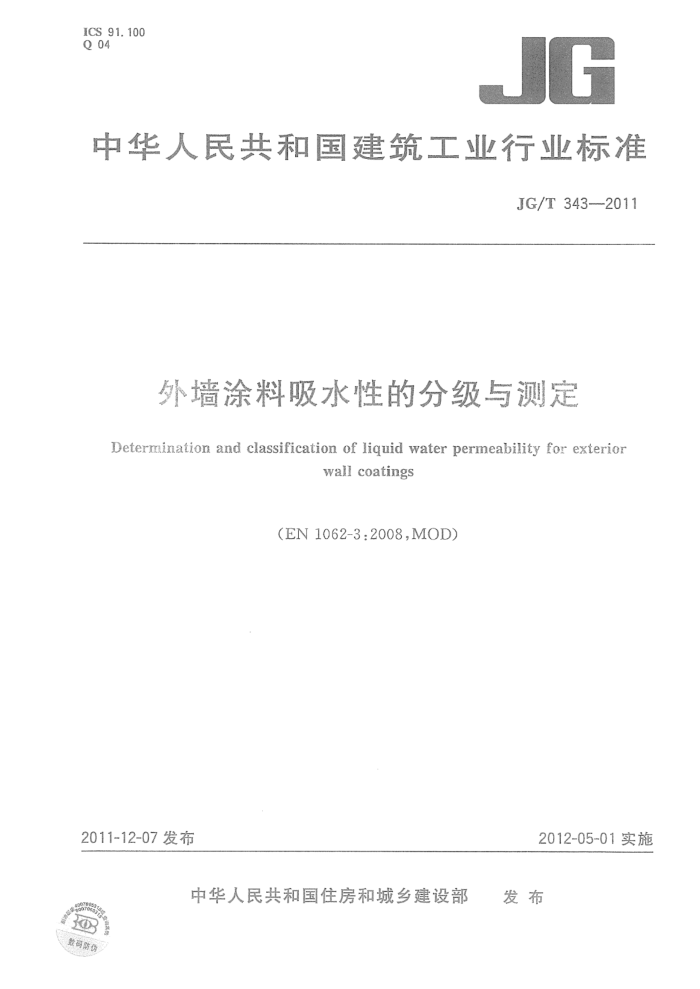

ICS 91.100 Q 04
JG
中华人民共和国建筑工业行业标准
JG/T 343—2011
外墙涂料吸水性的分级与测定
Deterrmination and classification of liquid water permeability for exterior
wall coatings
(EN1062-3:2008,MOD)
2011-12-07发布
2012-05-01实施
中华人民共和国住房和城乡建设部 发布
数码防伪 JG/T 343—2011
前言
本标准按照GB/T1.1-2009给出的规则起草，本标准使用重新起草法修改采用EN1062-3：2008《色漆和清漆 砖石和混凝土外墙用涂料和涂料
系统 第3部分：液态水渗透性的测定》，与EN1062-3：2008主要技术性差异如下：
增加了底材的种类； -增加了试件的制备方法; 增加了干膜厚度测定的方法；增加了吸水性的分级；补充了试件的试验过程； -一修改了试件的养护时间。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负贵起章单位：上海市建筑科学研究院（集团）有限公司。 本标准参加起草单位：瓦克化学投资（中国)有限公司、广东龙湖科技有限公司、乐意涂料（上海）有
限公司、上海申得欧有限公司、阿克苏诺贝尔太古漆油（上海)有限公司、赫普（中国)有限公司、庞贝捷涂料（上海)有限公司、立邦涂料（中国)有限公司、亚士漆（上海）有限公司、上海卡迪诺节能科技有限公司、 三棵树涂料股份有限公司、中国建筑科学研究院、上海建科检验有限公司。
本标准主要起草人：赵敏、诸秋萍、潘施宏、沙圣刚、刘双华、苏引龙、林宣益、何晔、林丹、叶庆峰、 宋凯、徐志新、杨金明、朱明、王连盛、任彬彬。
I JG/T343—2011
外墙涂料吸水性的分级与测定
1范围
本标准规定了外墙涂料吸水性测定方法和分级的术语和定义、原理、仪器和材料、试件制备、试验程序、结果计算、精确度、分级和试验报告。
本标准适用于工业与民用建筑的砖、石、砂浆、混凝土等多孔基材上使用的外墙涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T3186--2006 色漆、清漆和色漆与清漆用原料取样（ISO15528：2000） GB/T6682--2008 分析实验室用水规格和试验方法（ISO3696：1987) GB 11945-1999 蒸压灰砂砖 GB/T13452.2----2008 色漆和清漆 漆膜厚度的测定（1SO2808：2007）
3术语和定义
下列术语和定义适用于本文件。
3. 1
吸水性 liquidwaterpermeability 在规定的条件下，涂膜抵抗水渗透的能力。
4原理
将待测涂料涂布于多孔矿物底材的一个表面，制备成试件。将试件浸入水中，在规定的条件下，称出该试件质量，根据试件浸水前后质量的变化来测定吸水性。
仪器和材料
5
5.1 试验容器
由水槽和底部放有支撑试件用三角形支架共同构成。见图1。
5.2 鼓风干燥箱
精度士2℃。 5.3天平
精度0.1g。
1 JG/T 343—2011
浸泡24h，再在温度（50士2)℃的鼓风干燥箱中干燥24h为1次循环。重复3次循环。
浸泡时涂层面应向下放置在塑料或金属（不锈钢或其他不生锈金属)支架上，与支架呈线性接
a)
触，并保持此面位于水面下5mm～10mm，同时高出容器底部不应少于10mm，每次循环后应更换容器中的浸泡用水。
b) 烘干时涂层面应向上。如果涂料在50℃有热塑性倾向，试件应悬挂或妥善放置在烘箱中，以
避免粘附在烘箱上或相互粘附。
6.4.3.2经过上述循环后，试件应在温度（23士2)℃、相对湿度（50士5)%的标准条件下放置不应少于 24h，但不应超过72h。 6.4.3.3处理结束后，应立即观察涂层，如涂层出现起鼓、开裂等异常现象，应重新制样。
7试验程序
7.1除非另有规定，应在温度（23土2）℃、湿度（50士5)%的标准状态下测试。 7.2将试件称量并精确到0.1g。 7.3在试验容器中装入符合GB/T6682--2008规定的三级水，水的温度控制在（23士2)℃，将试件涂层面朝下放置在塑料或金属支架上，并保持此面位于水面下5mm至10mm，同时高出容器底部不应少于10mm。见图1。
uu O1
uOT
说明： 1——底材； 2涂层； 3-—三角型支架； 4--水槽; 5出水口。
图1吸水量试验示意图
7.4试验时为保证试件涂层面完全湿润，应去除其表面的气泡，可在试验开始10min后，用清洁、潮湿的纱布或棉布小心擦拭涂刷面。 7.524h后从水中取出试件，迅速用中速定性滤纸轻轻按压试件表面及四周，在约10s内去除附着的水，迅速称取试件质量，精确到0.1g。 7.6用直尺测量试件的长度和宽度，按长和宽方向平均分布各测3点，并取各自的平均值。 7.7试件经6.4.1条件养护后，按GB/T13452.2一2008中5.5.8的方法进行干膜厚度的测定。测量应在试件每个象限的中心位置进行，取测量值的算术平均值作为试件的干膜厚度。
8结果计算
按式（1)计算每个试件的吸水性W：
3
