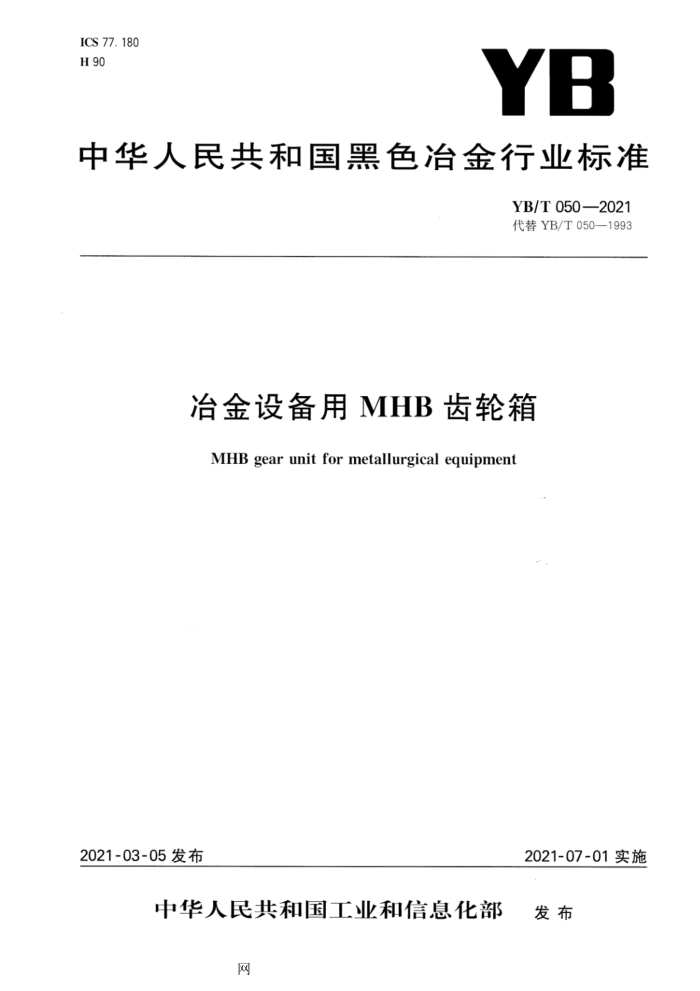

ICS 77. 180 H 90
YB
中华人民共和国黑色冶金行业标准
YB/T0502021 代替YB/T050—1993
冶金设备用MHB齿轮箱 MHB gear unit for metallurgical equipment
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部 发布
网 YB/T050—2021
目 次
前言 1范围 2规范性引用文件 3分类、型号与尺寸 3.1分类· 3.2型号· 3.3齿轮箱的外形及安装尺寸： 4技术要求 4.1基本要求 4.2产品正常工作条件
38 38 38 38 39 41 42 42 42 42 12 12 42 42 43 43 43 43 44 74 86
.
4.3 整机性能 4.4 主要零部件 4.5润滑油品 5试验方法 5.1外观 5.2空载试验 5.3负载试验 5.4超载试验 6检验规则 6.1出厂检验 6.2型式检验 7标志、包装、运输和贮存 7.1标志 7.2包装 7.3运输和贮存附录A(规范性附录) 齿轮箱的额定功率和许用热功率附录B(规范性附录） 花键、空心轴、锁紧盘、风扇、水冷却管、逆止器和中心孔参数附录C(规范性附录） 齿轮箱允许的附加径向力：
...
I
网 YB/T050—2021
前言
本标准按照GB/T1.1一2009给出的规定起草。 本标准代替YB/T050—1993《冶金设备用YNK齿轮减速器》，本标准是在YB/T050—1993的基础
上进行修订的，与YB/T050—1993相比，除编辑性修改外主要技术变化如下：
-标准名称中“YNK齿轮减速器”改为“MHB齿轮箱”（见标准名称）； -对规范性引用文件进行了调整、补充和更新（见2，1993年版的2)；删除了术语（见1993年版的3）；将齿轮箱的型号从18种增加到73种（见3.1.1.9，1993年版的4)；修改了齿轮箱的外形及安装尺寸（见3.3，1993年版的4.2、4.3和4.4)； -产品工作条件高速轴转速提高至1800r/min，删除了齿轮啮合线速度小于25m/s（见4.2，1993 年版的5.1.2)；修改了产品的整机性能，按外观、空载性能、负载性能进行描述（见4.3，1993年版的5.4.7、 5.4.8和5.5)；修改了齿轮箱的清洁度要求（见4.3.2.5，1993年版的5.4.7)；修改了产品在额定功率下的传动效率（见4.3.3，1993年版的5.1.5)；修改了主要零部件的技术要求（见4.4，1993年版的5.2、5.3和5.4)；齿轮箱设计寿命修改为：齿轮不低于10万小时、轴承不低于3万小时、整机不低于20年（见 4.4.3，1993年版的5.1.3)；修改了对润滑油品的要求（见4.5，1993年版的5.5）；修改了附录A齿轮箱的额定功率和许用热功率（见附录A，1993年版的附录A）。 附录B减速器平均质量、附录C减速器参考油量参数均在齿轮箱的外形及安装尺寸表中体现。 附录B改为：花键、空心轴、锁紧盘、风扇、水冷却管、逆止器和中心孔参数；附录C改为：齿轮箱允许的附加径向力（见附录B、附录C，1993年版的附录B、附录C)；删除了附录D减速器的选用（见1993年版的附录D)。
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：南京高精齿轮集团有限公司。 本标准主要起草人：赵越、邬明均、何健、纪谢茹、杨文飞、安醒。 本标准及其所代替标准的历次版本发布情况为：
YB/T050—1993。
II
网 YB/T050—2021
冶金设备用MHB齿轮箱
1范围
本标准规定了冶金设备用MH、MB系列齿轮箱（不包括变速齿轮箱）的分类、型号与尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于冶金设备用MHB齿轮箱（以下简称“齿轮箱”），其衍生产品宜可参照。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T145—2001中心孔(ISO866：1975、ISO2540:1973、ISO254：1972、DIN332/2—1970,IDT) GB/T893孔用弹性挡圈 GB/T1095平键键槽的剖面尺寸 GB/T1096 普通型平键 GB/T1184—1996形状和位置公差未注公差值 GB/T1356通用机械和重型机械用圆柱齿轮标准基本齿条齿廊（GB/T1356—2001，ISO53：
1998,IDT)
GB/T1357 通用机械和重型机械用圆柱齿轮模数（ISO54：1996，IDT） GB/T1800.2--2020产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公
差代号和孔、轴的极限偏差表（ISO286-2：2010，MOD)
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T3478.1一2008圆柱直齿渐开线花键（米制模数齿侧配合）第1部分：总论（ISO4156-1：
2005,MOD)
GB/T3480.5—2008 8直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量（ISO6336-5： 2003,IDT)
GB5903—2011工业闭式齿轮油 GB/T6404.2一2005齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定（ISO
8579-2:1993,IDT)
GB/T9439--2010灰铸铁件(ISO185:2005，MOD) GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（ISO
1328-1:1995,IDT)
GB/T11365—2019锥齿轮精度制(ISO17485：2006，IDT) GB/T12369直齿及斜齿锥齿轮基本齿廊 GB/T13306标牌 GB/T14039—2002液压传动油液固体颗粒污染等级代号（ISO4406：1999，MOD） GB/Z18620.2圆柱齿轮检验实施规范第2部分：径向综合偏差、径向跳动、齿厚和侧隙的检
验(GB/Z18620.2—2008,ISO/TR10064-2:1996,IDT)
1
网 YB/T050—2021
GB/Z18620.4 圆柱齿轮检验实施规范第4部分：表面结构和轮齿接触斑点的检验（GB/Z 18620.4—2008,ISO/TR10064-4:1998,IDT)
GB/T37400.3—2019重型机械通用技术条件第3部分：焊接件 GB/T37400.4重型机械通用技术条件第4部分：铸铁件 GB/T37400.12 重型机械通用技术条件第12部分：涂装 GB/T 37400.13 重型机械通用技术条件第13部分：包装 JB/T5558—2015 减(增)速器试验方法 JB/T6395—2010 大型齿轮、齿圈锻件技术条件 JB/T6396—2006 大型合金结构钢锻件技术条件 JB/T9050.1圆柱齿轮减速器 第1部分：通用技术条件 YB/T079 三环减速器
3分类、型号与尺寸
3.1分类 3.1.1齿轮箱的分类 3.1.1.1齿轮箱按类型分类：
a) MH系列平行轴斜齿轮齿轮箱（用MH表示）； b）MB系列直交轴锥齿轮-斜齿轮齿轮箱（用MB表示）。
3. 1.1.2 ：齿轮箱按传动级数分类（用其数值表示）。 3.1.1.3 ：齿轮箱按输出轴形式分类：
a) 实心轴平键联接（用S表示）； b) 实心轴光轴不带键（用R表示）； c) 实心轴花键联接（用W表示）； d) 空心轴平键联接（用H表示）； e) 空心轴锁紧盘联接（用D表示）； f 空心轴花键联接（用N表示）。
3.1.1.4 ，齿轮箱按规格类型分类（用其代号表示）。 3. 1.1.5 ：齿轮箱按安装方式分类：
a) 卧式安装（用H表示）； b）立式安装（用V表示）。
3.1.1.6齿轮箱按布置形式分类(用A,B,C,D,E,F,G,H,I表示）。 3.1.1.7齿轮箱按输出轴旋向（面对输出轴)分类：
a 顺时针（用R表示）； b) 逆时针（用L表示）； c) 双向旋转（用T表示）。
3.1.1.8 齿轮箱按附件类型分类：
a) 冷却风扇（用A表示）； b) 水冷却管（用B表示）； c) 润滑系统（用C表示）； d) 逆止器（用S表示)； e) Taconite密封（用T表示）；
2
网 YB/T050—2021
f）油加热器(用H表示)； g) 膨胀油箱（用G表示）。
3.1.1.9齿轮箱按级数分为1级～4级，共73种类型，其型式代号见表1。
表1齿轮箱的型式代号
型式代号
卧式安装
类别
级数
立式安装
实心轴 MH1S...H MH2S.-H MH2R..-H MH2W...H MH3S..-H MH3R..H MH3W...H MH4S...H MH4R..H MH4W...H MB2S--H MB2R.-H MB2W...H MB3S..-H MB3R...H MB3W...H MB4S..-H MB4R..H MB4W...H
空心轴
实心轴
空心轴
1
MH2S...V MH2R...V MH2W...V MH3S..V MH3R...V MH3W...V MH4S..V MH4R...V MH4W...V MB2S...V MB2R...V MB2W...V MB3S...V MB3R...V MB3W...V MB4S...V MB4R...V MB4W...V
MH2H...H MH2D...H MH2N...H MH3H..H MH3D-.-H MH3N...H MH4H...H MH4D...H MH4N...H MB2H..-H MB2D...H MB2N...H MB3H...H MB3D-..H MB3N...H MB4H..H MB4D-.-H MB4N... H
MH2H...V MH2D...V MH2N...V MH3H...V MH3D...V MH3N...V MH4H..V MH4D..V MH4N...V MB2H...V MB2D...V MB2N...V MB3H...V MB3D...V MB3N...V MB4H...V MB4D...V MB4N...V
2
MH系列平行轴斜齿轮齿
轮箱
2
MB系列直交轴锥齿轮-斜齿轮齿轮箱
3.1.2齿轮箱的布置形式
齿轮箱各类别的布置形式代号见表2和表3。
表2实心轴齿轮箱布置形式
布置形式 MH1...
MH4...
MH2.*
MH3..
MB2..
MB3.**
MB4..
44
醇原部
中
H 中
C
丹白
=
酷
2.0
4
R
脑卡
AH
3
网 YB/T050—2021
表2实心轴齿轮箱布置形式（续）
布置形式 MH...
MH2...
MH3...
MH4..
MB2**
MB3..
MB4.
想
日
C
G
康康記 #
H
注：逆止器位置。
网 YB/T050—2021
表3空心轴齿轮箱布置形式
布置形式 MH2...
MH3..
MH4..
MB2...
MB3..
MB4.**
世运童运
D
通运道
F
注：逆止器位置。
3.1.3齿轮箱的规格
齿轮箱按箱体尺寸的不同来划分规格，其规格见表4。不同规格齿轮箱额定功率及许用热功率见附录A。
5
