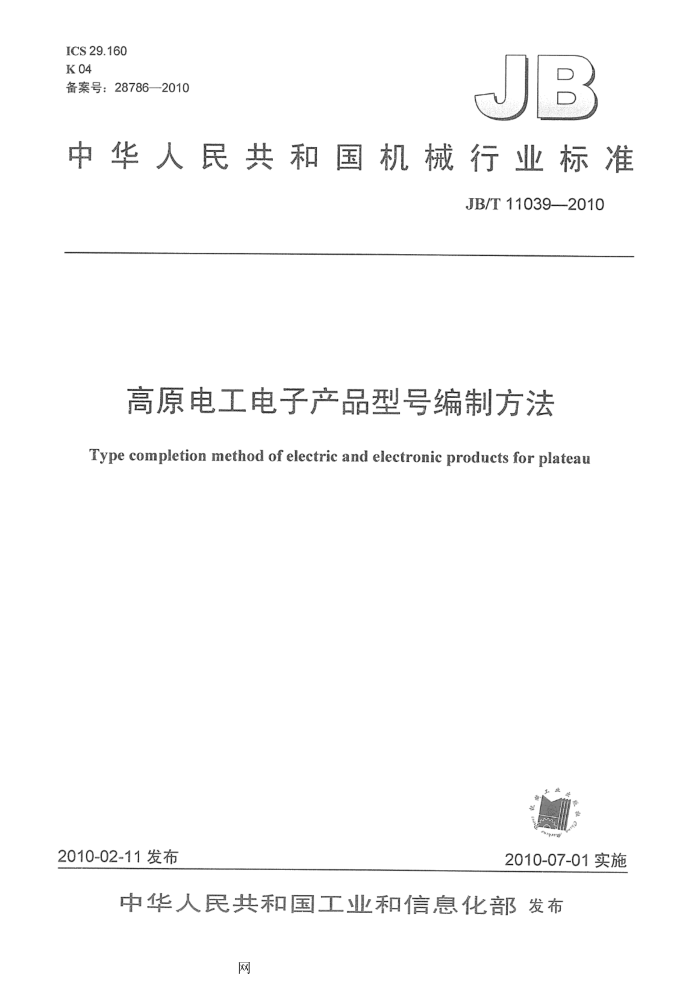

ICS 29.160 K04 备案号：28786—2010
JB
中华人民共和国机械行业标准
JB/T11039—2010
高原电工电子产品型号编制方法
Type completion method of electric and electronic products for plateau
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
网 JB/T11039--2010
目 次
前言
11
范围规范性引用文件
1
2
3 术语和定义 4 标识 4.1 高原型电工电子产品的型号标识 4.2适应海拔级别标识，附录A（资料性附录）高原型电工电子产品的型号标识示例 A.1 高压开关设备 A.2 发电机 A.3 变流器. A.4低压开关设备 A.5 电力变压器参考文献表1标识对应的海拔范围
1000000
网 JB/T11039--2010
前 言
本标准的附录A是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国高原电工产品环境技术标准化技术委员会（SAC/TC330）归口。 本标准负责起草单位：昆明电器科学研究所、湘潭电机股份有限公司。 本标准参加起草单位：重庆大学、西安高压电器研究所有限责任公司、中国北车集团永济电机厂、
国网武汉高压研究院、西门子（中国）有限公司等。
本标准主要起草人：廖学理、周琼芳、赵磊、蒋兴良、赵荣浩、张志劲、田恩文、夏智峰、李素平、 谢国政、郭灯塔、万启发、王新霞、张德勤。
本标准为首次发布。
11
网 JB/T11039--2010
高原电工电子产品型号编制方法
1范围
本标准规定了高原环境条件下电工电子产品的型号编制方法。 本标准适用于海拔1000m以上至5000m高原地区使用的高压电工产品，海拔2000m以上至
5000m高原地区使用的低压电工产品及海拨1000m以上至5000m高原地区使用的高、低压电子产品。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T11804电工电子产品环境条件术语 GB/T14597电工产品不同海拔的气候环境条件
3术语和定义
GB/T11804中确立的及下列术语和定义适用于本标准。
3.1
常规型电工电子产品 general electric and electronic products 使用条件为海拨1000m（或2000m）及以下的电工电子产品。 高原型电工电子产品electric and electronic products for plateau 针对高原环境条件进行设计，满足高原环境条件的电工电子产品。 海拔分级altitude classification forelectric and electronic products 为使电工电子产品适应海拔的要求所确定的海拔分级级别。 海拔分级从0至5000m，每1000m为一级，共分5级。
3.2
3.3
4标识 4.1高原型电工电子产品的型号标识
高原型电工电子产品按照其能够适应的海拔环境条件，建议在常规型电工电子产品型号后加缀表示适应海拔级别。
适应海拔级别
常规型电工电子产品型号
网 JB/T11039--2010
4.2适应海拨级别标识 4.2.1根据电工电子产品的实际使用地点的海拔，按照高原环境条件参数，在相应海拔分级区间确定产品适应海拔级别。适应海拔级别见表1。
表1标识对应的海拔范围
适应海拔级别标识
海拔分级 1 000 m G2 G3 G4 G5
注：引自GB/T20626.1a
4.2.2特殊情况下（如特高压电工产品、青藏铁路用电工产品）可按实际海拔标注，标注方法如下：
G5.1表示海拔5100m。 4.2.3不同海拔气候环境条件参数见GB/T14597
网 JB/T11039--2010
附录A （资料性附录）
高原型电工电子产品的型号标识示例
A.1 高压开关设备
KYN28A-12/1250-31.5G2 KYN 28A-12/1250 G2
适应海拔级别（推荐使用于海拔1000m以上，但不超过 2000m的地区）额定电流1250A 额定电压等级12kV 设计序号金属铠装移开式户内型
A.2发电机
TFY-90M2-2-24bG3 TFY-90M2-2-24b G3
适应海拔级别（推荐使用于海拔2000m以上，但不超过 3000m的地区）补充代号：表示第二种噪声等级，第四种电压调整率，第二个暂定系列代号规格代号：表示中心高90mm，中机座，2号铁心，2极产品代号：表示永磁式三相同步发电机
A.33 变流器
KGDS01-1000/12G4 KGDS01-1000/12 G4
适应海拔级别（推荐使用于海拔3000m以上，但不超过 4000m的地区）额定输出电压12V 额定输出电流1000A 设计序号水冷式用作电镀电源，所使用的半导体器件为晶闸管并用水冷却的变流器
3
网 JB/T11039-2010
A.4 低压开关设备
GCS-01G3 G C S-01 G3
适应海拔级别（推荐使用于海拔2000m以上，但不超过 3000m的地区）主电路方案号森源电气系统抽出式封闭式开关柜
A.5电力变压器
S11-M(R)-50/10G5 S11M(R)-5010G5
适应海拔级别（推荐使用于海拔4000m以上，但不超过 5000m的地区）高压侧额定电压10kV 额定容量50kVA 卷铁心全密封设计序号三相电力变压器
网 JB/T11039--2010
参考文献
［1JGB/T20626.1-2006 5特殊环境条件 高原电工电子产品 第1部分：通用技术要求
