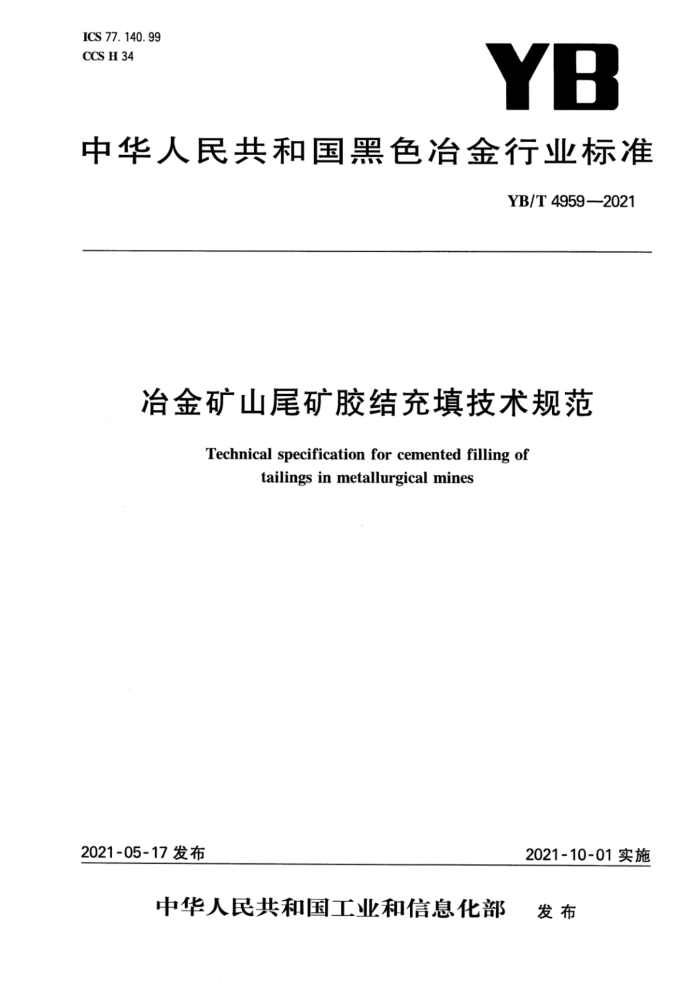

ICS 77. 140. 99 CCS H 34
YB
中华人民共和国黑色冶金行业标准
YB/T 4959—2021
冶金矿山尾矿胶结充填技术规范
Technical specification for cemented filling of
tailings in metallurgical mines
2021-05-17发布
2021-10-01实施
中华人民共和国工业和信息化部 发布 YB/T4959—2021
目 次
前言范围·
1
2规范性引用文件， 3术语和定义 4充填系统. 4.1充填站
4.1.1选址 4.1.2 充填能力 4.1.3浓密机选型· 4.1.4 胶凝材料储存 4.1.5 胶凝材料料仓· 4.1.6 充填料浆制备 4.1.7 充填工艺 4.1.8 检测项目 4.1. 9 应急高位水池· 4.1.10 防雷、避雷… 4.2充填钻孔 4.2.1 钻孔位置 4.2.2 钻孔孔径与偏斜度 4.2.3 套管安装 4.2.4 钻孔管道 4.2.5钻孔管材料 4.2.6钻孔管道连接： 4.2.7 钻孔管道壁厚 4.3充填管道 4.3.1 一般要求· 4.3.2 充填倍线， 4.3.3充填管道管径 4.3.4 充填系统最大工作压强 4.3.5 末端管道 4.3.6 管道检查 4.3.7 管件 4.3.8 管道静压 4.3.9 管道动压. 4.3.10 磨蚀余量
..
..
5充填料浆 5.1尾矿浓缩
5.1.1 尾矿浆浓度
/ YB/T4959—2021
5.1.2絮凝剂 5.1.3尾矿浆 5.1.4造浆控制 5.1.5浓密机压粑 5.2胶凝材料选择与储存 5.2.1充填胶凝材料. 5.2.2胶凝材料运输与储存 5.3充填料浆制备 5.3.1充填料浆制备原则· 5.3.2充填料浆质量浓度 5.3.3料浆浓度精度. 5.4充填料浆性能.… 5.4.1充填料浆基本性能· 5.4.2充填料浆稳定性…. 5.4.3充填体强度· 5.5充填料浆输送. 5.5.1充填料浆输送选择 5.5.2充填料浆管道流动形式 5.5.3输送管道 5.6充填事故预防与处理 5.6.1堵管 5.6.2垂直管道充填料浆喷浆.. 5.6.3管道振动…· 5.6.4爆管及漏浆 5.6.5意外设备停运· 6充填采场 6.1挡墙设施·
6.1.1挡墙形式· 6.1.2挡墙位置· 6.1.3挡墙结构 -6.1.4挡墙周围裂隙 6.1.5挡墙观察管 6.2充填作业 6.2.1作业准备， 6.2.2充填操作. 6.2.3充填料浆出口 6.2.4单次充填高度· 6.2.5充填接顶. 6.2.6充填料浆取样.. 6.3采场脱水· 6.3.1脱水管布置原则 6.3.2脱水管布置方法· IⅡ YB/T4959—2021
6.3.3脱水管固定 7自动化控制· 7.1控制系统 7.2控制参数 7.3报警信号. 附录A（资料性）充填试验 A.1比重测定 A.2颗粒粒径分析 A.3絮凝剂选择与沉降浓缩实验
8
8
..
>
2
A.3.1絮凝剂优化选择 A.3.2絮凝剂配制 A.3.3沉降实验
-
.
10 10 10
A.4胶结充填料塌落度实验 A.5充填料浆固化强度实验
I YB/T4959—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 J第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国铁矿石与直接还原铁标准化技术委员会(SAC/TC317)归口。 本文件起草单位：安徽马钢张庄矿业有限责任公司、中钢集团马鞍山矿山研究总院股份有限公司、河
北钢铁集团矿业有限公司、河北钢铁集团沙河中关铁矿有限公司、中国新型建材设计研究院有限公司、安徽马钢罗河矿业有限责任公司、冶金工业信息标准研究院、中国地质大学（北京）。
本文件主要起草人：吴新义、华绍广、陈五九、许如亭、仇金辉、徐修平、王宏喜、齐美超、王玉富、张强、 孙永茂、杨晓军、刘龙、黄笃学、张国胜、郭斌、王姜维、李书钦、陈彦亭、路燕泽、李胜辉、胡亚军、张若鹏、 施存有、陈贤树、任江涛、闵鑫、吴小文、房明浩、黄朝晖。
V YB/T4959—2021
冶金矿山尾矿胶结充填技术规范
1范围
本文件规定了冶金矿山尾矿胶结的术语和定义、充填系统、充填料浆、充填采场、自动化控制。 本文件适用于冶金矿山尾矿胶结充填开采、设计、运行等。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T50080 ）普通混凝土拌合物性能试验方法标准 GB/T50123土工试验方法标准 JGT/T70建筑砂浆基本性能试验方法标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
充填料浆backfillslurry 尾矿、胶凝材料等与水的混合物
3. 2
充填挡墙backfill-retainingwall 为防止充填料浆流出充填区而设置的构筑物，有砖砌挡墙、钢结构柔性挡墙、混凝土挡墙、木挡墙等
多种形式。 3. 3
充填倍线stowinggradient 包括弯头、接头等管件的换算长度在内的充填管道总长度与充填管道起点和终点的高差之比。
4充填系统
4.1充填站 4.1.1选址
兼顾采空区、充填钻孔位置和上、下管道布置，设置在非塌陷区，且交通运输方便。 4.1.2充填能力
根据实际情况可设置一个或多个充填站，整套系统制备料浆能力应大于井下充填需求量的20%。
1 YB/T4959—2021
4.1.3浓密机选型
应满足尾矿浆设计浓度和充填需求量，且至少应有4h的储浆能力。 4.1.4胶凝材料储存
胶凝材料储存量至少能够满足矿山连续2d充填的需求，储存时间最长不超过14d。 4.1.5胶凝材料料仓
宜采用锥体料仓，且锥角≥60°，并安装闸板阀、螺旋输送机、称重计量装置等。 4.1.6充填料浆制备
制备充填料浆的各项计量参数宜实行在线实时监测，并应定时人工取样监测。 4.1.7充填工艺
尾矿浆浓缩后添加一定比例的胶凝材料和适量水，搅拌制成充填料浆后输送至充填区。充填工艺流程如图1所示。
L水口流量计
胶凝材料螺旋秤
尾矿
中流量计中浓度计
搅拌槽
泵送充填
自流充填
图1充填系统流程示意图
4.1.8检测项目
定期检测尾矿浆和充填料浆的流量、浓度、pH值及充填体强度等项目。
4.1.9应急高位水池
充填站应配有高位水池，其容量大于一次冲洗管道需水量。 4.1.10防雷、避雷
地面充填站应装设防雷电装置，并保证导线接地良好。
2
