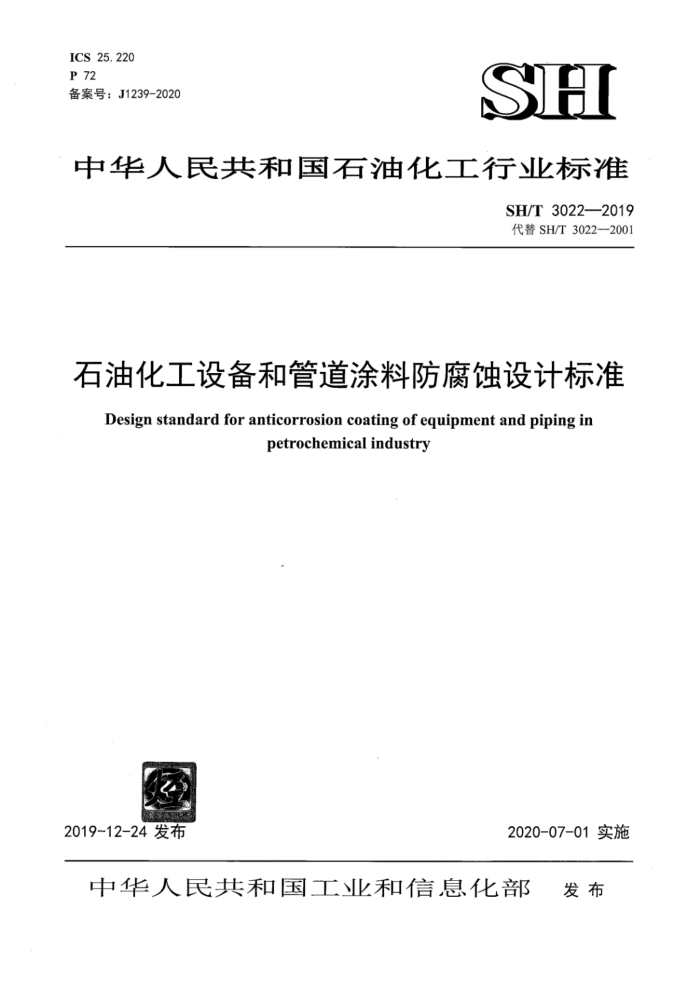

ICS25.220 P 72 备案号：J1239-2020
SH
中华人民共和国石油化工行业标准
SH/T3022—2019 代替SH/T3022—2001
石油化工设备和管道涂料防腐蚀设计标准
Design standard for anticorrosion coating of equipment and piping in
petrochemical industry
2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化部 发布 SH/T3022—2019
目 次
前言 1范围· 2规范性引用文件 3术语和定义… 4基本规定. 4.1涂料选用原则 4.2涂装要求 5涂装设计： 5.1 腐蚀性等级及防腐涂层耐久性 5.2 涂料的选择及其配套方案 5.3 表面处理等级附录A（规范性附录） 设备和管道常用防腐蚀涂料技术指标· 附录B（规范性附录） 设备和管道常用防腐蚀涂料的性能与用途附录C（规范性附录） 常用防腐蚀涂料配套方案· 附录D（资料性附录） 不同耐久性设计涂层最小总干膜厚度及最少涂层道数附录E（资料性附录） 涂料使用量的计算用词说明附：条文说明
I
....
12 17 .· 20 · 22 · 23 .· 24 25 SH/T3022—2019
Contents
Foreword
II
Scope 2Normativereferences 3 Terms anddefinitions 4.General requirements.
1
4.1Paint selectionprinciple 4.2Paintingrequirements 5Paintingdesign 5.1Corrosionlevel and coatingdurability 5.2The selectionand schemefor coatings 5.3 Preparation grades of steel substrates AnnexA(Normative)Thetechnicalrequirementsforcommonanti-corrosionpaintsofequipment
"
and piping'
1
AnnexB(Normative)Properties andapplicationfor common anti-corrosionpaints of equipmentand
piping
17 20
AnnexC(Normative)Theschemeforcommonanti-corrosioncoatings AnnexD (Informative)Different durability design coatingminimumdryfilm thickness and
22 . 23 24 25
minimumnumberofcoats
AnnexE(Informative)Thecalculationofcoatingsusage Explanation of words in this standard - Add:Explanation of provisions
II SH/T3022—2019
前言
根据工业和信息化部办公厅《2017年第三批行业标准制修订计划》（工信厅科（2017）106号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。
本标准共分5章和5个附录。 本标准的主要技术内容是：石油化工钢质设备和管道及其附属钢结构的外表面涂料防腐蚀的设计
要求。
本标准是在《石油化工设备和管道涂料防腐蚀设计规范》（SH/T3022一2011）的基础上修订而成修订的主要内容是：
删除了难溶解介质、易溶解介质、难吸湿介质、易吸湿介质和挥发性有机化合物（VOC）等术语，增加了“耐久性”的术语；根据现行标准修订了大气对钢材表面腐蚀程度分级，细化了大气腐蚀性等级；根据修订后的腐蚀等级调整了地上防腐蚀配套方案，并对保温及保冷层下防腐进行了修改及补充；对埋地管线防腐配套进行调整，删除了石油沥青防腐蚀涂层结构的选用方案，修订了环氧煤沥青防腐蚀涂层和聚乙烯胶粘带防腐蚀涂层结构的选用方案，增加了无溶剂环氧及挤压聚乙烯防腐方案，增加了埋地不锈钢设备和管道防腐蚀涂料配套方案；增加了大气环境防腐涂层耐久性的划分，同时也增加了不同耐久性设计涂层的最小总干膜厚度及最少涂层道数；对常用防腐涂料综合性能进行了修订和补充，删除了沥青类、酚醛树脂类、高氯化聚乙烯类和热喷铝等涂料，增加了环氧烷基胺涂料；修改了“冷喷铝涂料”的名称；适应国家环保及安全法规的要求，增加了VOC限量的指标；删除了原标准中附录A，增加了附录D。
本标准由中国石油化工集团有限公司负责管理，由中国石油化工集团有限公司配管设计技术中心站负责日常管理，由中石化宁波工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送至日常管理单位和主编单位。
本标准日常管理单位：中国石油化工集团有限公司配管设计技术中心站
通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101 电话：010-84877282 传 真：010-64949514
本标准主编单位：中石化宁波工程有限公司
通讯地址：浙江省宁波市国家高新区院士路660号邮政编码：315103
本标准参编单位：阿克苏诺贝尔防护涂料（苏州）有限公司
宁波大大防腐材料技术有限公司佐敦涂料（张家港）有限公司
III SH/T3022—2019
本标准主要起草人员：王兰喜 李永红 邹 杰 陈洁净 韩雄炜 刘 军 周国新 杨 飞
李 群 张交辉 胡江平
本标准主要审查人员：张宝江 葛春玉 张发有 丘 平 王金富 汪建羽 张奉忠 丛 林
蒋日生 陈永亮 岳志波 安 威 李兴林 许 丹 尤克勤 张 波白殿武 梁启周 文 捷 李代玉 朱留琴 吴英敏 袁 灿 文 哲周卫国 陈 闽
本标准于1990年首次发布，1999年第1次修订，2011年第2次修订，本次为第3次修订。
IV SH/T3022—2019
石油化工设备和管道涂料防腐蚀设计标准
1范围
本标准规定了石油化工钢质设备和管道涂料防腐蚀设计要求。 本标准适用于石油化工钢质设备和管道及其附属钢结构的外表面涂料防腐蚀设计。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T1549 纤维玻璃化学分析方法 GB/T 1725 色漆、清漆和塑料不挥发物含量的测定 GB/T 1728 漆膜、腻子膜干燥时间测定法 GB/T 1730 色漆和清漆摆杆阻尼试验 GB/T 1732 漆膜耐冲击测定法 GB/T 1733 漆膜耐水性测定法 GB/T1735 色漆和清漆耐热性的测定 GB/T 1740 漆膜耐湿热测定法 GB/T 1768 色漆和清漆 耐磨性的测定旋转橡胶砂轮法 GB/T 1771 色漆和清漆 耐中性盐雾性能的测定 GB/T 1865 色漆和清漆 人工气候老化和人工辐射暴露滤过的氙弧辐射 GB/T 5210 色漆和清漆 拉开法附着力试验 GB/T·6742 色漆和清漆 弯曲试验（圆柱轴） GB/T 7689.2 增强材料 机织物试验方法：第2部分：经、纬密度的测定 GB/T 7689.5 增强材料 机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定 GB/T 8923.1 涂覆涂料前钢材表面处理.表面清洁度的目视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 9272 色漆和清漆 通过测量干涂层密度测定涂料的不挥发物体积分数 GB/T 9274 色漆和清漆耐液体介质的测定 GB/T 9286 色漆和清漆漆膜的划格试验 GB/T 9914.1 增强制品试验方法第1部分：含水率的测定 GB/T 9914.2 增强制品试验方法第2部分：玻璃纤维可燃物含量的测定 GB/T9914.3 增强制品试验方法第3部分：单位面积质量的测定 GB/T13893色漆和清漆耐湿性的测定连续冷凝法 GB/T18370 玻璃纤维无抢粗纱布 GB/T19292.1 金属和合金的腐蚀大气腐蚀性 第1部分：分类、测定和评估 GB/T21447钢质管道外腐蚀控制规程 GB/T23257埋地钢质管道聚乙烯防腐层 GB30981 建筑钢结构防腐涂料中有害物质限量
1 SH/T3022—2019
GB/T 31415 色漆和清漆海上建筑及相关结构用防护涂料体系性能要求 GB/T 50393 钢质石油储罐防腐蚀工程技术标准 FZ/T 64033 纺粘热轧法非织造布 HG/T 2454 溶剂型聚氨酯涂料（双组分） HG/T 3668 富锌底漆 HG/T4337 钢质输水管道无溶剂液体环氧涂料 JG/T 25 建筑涂料涂层耐温变性试验方法 SY/T0315 钢质管道熔结环氧粉末外涂层技术规范 SY/T 0414 钢质管道聚烯烃胶粘带防腐层技术标准 SY/T 0447 埋地钢质管道环氧煤沥背防腐层技术标准 ASMED3359 标准试验方法胶带法测量附着力（StandardTestMethodsForRatingAdhesionby
Tape Test)
3术语和定义
下列术语和定义适用于本标准。
3. 1
涂料paint 涂于工件表面能形成具有防止腐蚀、装饰或特殊性能（如标识、绝缘、耐磨等）的连续固态漆膜
的一类液态或固态材料总称。在具体的涂料品种中可用“漆”字表示“涂料”，如防锈漆、耐酸漆等。 3. 2
涂装 painting 将涂料涂覆于基底表面形成具有防护、装饰或特定功能涂层的过程，又叫涂料施工。
3. 3
涂层 coat 一道涂覆所得到的连续膜层
3. 4
漆膜或涂膜 paintfilm 涂覆一道或多道涂层所形成的连续膜层。
3.5
底漆或底层 primer coat 涂层系统中处于中间层或面层之下的涂层，或直接涂于基底表面的涂层。
3. 6
中间漆或中间层 intermediatecoat 涂层系统中处于底层和面层之间的涂层。
3. 7
面漆或面层 topcoat (finishcoat) 多层涂装时，涂敷于最上面的涂层。
3. 8
附着物 adherent 主要包括焊渣、焊接飞溅物、可溶性盐类、油脂、污垢、氧化皮、铁锈和旧漆涂层等。
3. 9
附着力 adhesion
2
