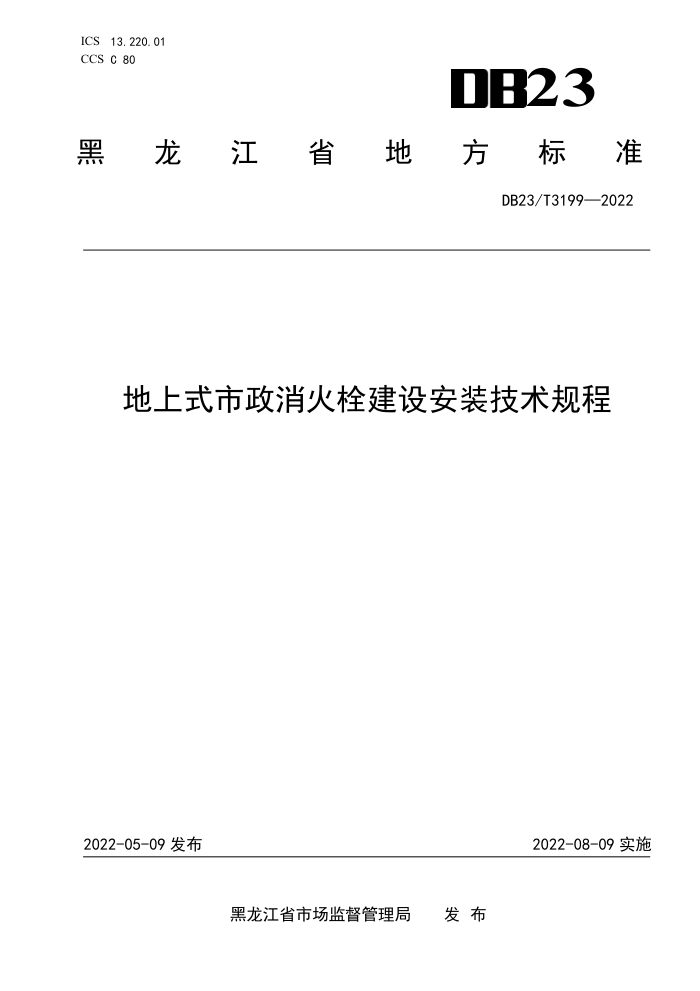

ICS13.220.01 CCS C 80
DB23
黑龙江 省地 方标准
DB23/T3199—2022
地上式市政消火栓建设安装技术规程
2022-05-09发布
2022-08-09实施
黑龙江省市场监督管理局 发布 DB23/T3199—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义， 4技术要求. 4.1一般要求 4.2消火栓选型及设计参数 4.3消火栓的安装形式 4.4阀门管件 4.5消火栓井 4.6保温与防腐 5施工.. 5.1一般规定 5.2消火栓井施工技术要求 5.3消火栓安装技术要求 6测试与验收. 6.1一般规定 6.2测试 6.3验收附录A（资料性）地上式室外消火栓大样示意图 A.1地下水位偏低地区地上式消火栓安装图 A.2地下水位偏高地区地上式消火栓安装图附录B（资料性）黑龙江省部分城市法兰接管长度. B.1黑龙江省部分城市法兰接管长度... B.2黑龙江省部分城市集水坑有效容积. 附录C（资料性）消火栓测试报告， C.1消火栓试压记录 C.2消火栓排水测试记录附录D（资料性）消火栓工程验收记录， D.1消火栓工程验收记录附录E（资料性）施工现场质量管理检查记录 E.1施工现场质量管理检查记录附录F（资料性）消火栓施工过程质量检查记录 F.1消火栓施工过程质量检查记录附录G（资料性）消火栓工程质量控制资料检查记录
III
2
10 10
11
12
12 13 13
14 A 15
1 DB23/T3199—2022
G.1消火栓工程质量控制资料检查记录
.15
II DB23/T3199—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由黑龙江省住房和城乡建设厅提出并组织实施，由黑龙江省消防救援总队负责解释。 本文件起草单位：黑龙江省消防救援总队、哈尔滨市市政工程设计院有限公司、黑龙江省东城建筑
设计有限公司。
本文件主要起草人：梅英亭、昌新文、王冠鹏、李闻、田野、马博伦、全强、秦丽、尉雪、金旭阳、 马国航、郭少昱、张德平、邹海微、朱宇辉、孙焕波、刘子瑞。
III DB23/T3199—2022
地上式市政消火栓建设安装技术规程
1范围
本文件规定了地上式市政消火栓的设计、施工、验收的要求本文件适用于新建和改建地上式市政消火栓的建设，室外消火栓的建设可参照执行。
规范性引用文件
1
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4452室外消火栓 GB50032室外给水排水和燃气热力工程抗震设计规范 GB50268给水排水管道工程施工及验收规范 GB50300建筑工程施工质量验收统一标准 GB50974消防给水及消火栓系统技术规范 GB51080城市消防规划规范 GB/T36122-2018市政消防给水设施维护管理
3术语和定义
下列术语和定义适用于本文件。
3. 1
地上消火栓pillarhydrart 与供水管路连接，由阀门、出水口和栓体等组成，且阀门、出水口及部分壳体露出地面的消防供水
（或泡沫混合液）装置。
[来源：GB4452—2011，3.1]
3. 2
防撞型地上消火栓crash-worthypillarhydrant 受撞击后，只有某一部件断裂而栓体和阀体不损坏，且保证水不泄漏的一种地上消火栓。 [来源：GB445—2011，3.3]
3. 3
减压稳压型消火栓pressurereducing-stabilizedhydrant 能将规定范围内的进水口压力减至某一出水口压力，并使出水口压力自动保持稳定的消火栓。 [来源：GB4452—2011，3.4]
3. 4
市政消火栓municipalhydrant 与市政供水系统连接，由阀门、出水口和栓体等组成的公共消防供水装置 [来源：GB/T36122—2018，3.2]
1
