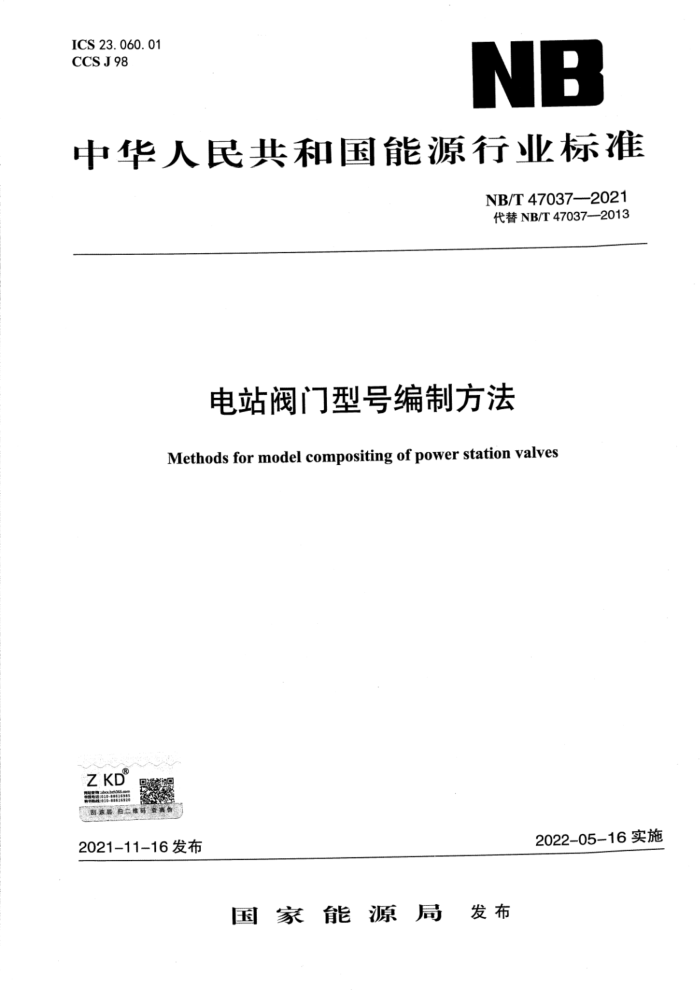

ICS 23.060.01 CCS J98
NB
中华人民共和国能源行业标准
NB/T47037—2021 代替NB/T47037——2013
电站阀门型号编制方法 Methods for model compositing of power station valves
Z KD E
八制装居白上
2022-05-16实施
2021-11-16发布
国家能源局 发布 国家能源局
公寶告
2021年第5号
根据《中华人民共和国标准化法》《能源标准化管理办法》，国家能源局批准《地热井井身结构设计方法》等326项能源行业标准（附件1）、《Codefor Seismic Design ofHydraulic Structures ofHydropowerProject》等19项能源行业标准外文版（附件2）、 《水电工程水工建筑物抗震设计规范》等3项能源行业标准修改通知单（附件3），现予以发布。
附件：行业标准目录
二〇二一年十一月十六日 日 152 15 92 52 9-11-120 91-11-12 -1- 91-1-12 911-2 91-11-20
实
出号
标彩
6661262 1 6661996 000
000 10
录 代 ()
()
（鲨）
目准
件
行
道
标
板
8O/ 88/ 68LOI L/8N 06LO1 L/AN S0N /
8S[~96 6ST 29 0
16~1
号序
0 0
2 8 4 5
# 附 NB/T47037—2021
目 次
II
前言
范围· 2规范性引用文件 3 阀门型号编制· 4电站阀门型号编制示例
.0 NB/T 47037—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
本文件代替NB/T47037一2013《电站阀门型号编制方法》，与NB/T47037一2013相比，本文件除结构调整和编辑性改动外，主要技术变化如下：
增加了动力驱动泄放阀、高压旁路阀、低压旁路阀、高加三通阀和调节阀的内容，同时
修改了有关锻焊结构和杠杆式安全阀的阀门类型代号编制规则（见表1及表1中的注、表16、表 17和表18，2013年版表1中的注）；
增加了双杠杆和先导式安全阀的结构形式代号（见表7）；增加了升降式多级叠片迷宫式调节阀的结构形式代号（见表8）；更改了蝶阀结构形式代号（见表11，2013年版表11）；增加了当介质最高温度小于或等于425℃时压力级别的规定（见3.7.3）；更改了阀体材料标记代号的规定（见3.8及表20，2013年版3.8及表17）；更改了阀门型号示例（见4.5，2013年版4.5）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：青岛电站阀门有限公司、上海发电设备成套设计研究院有限责任公司、武
汉锅炉集团阀门有限责任公司、哈电集团哈尔滨电站阀门有限公司、杭州华惠阀门有限公司、华夏阀门有限公司等。
本文件主要起草人：刘世中、韩丽娜、石回回、张娜、胡松柏、陈立龙、陈雪峰。 本文件所代替文件的历次版本发布情况为：
JB4018—1985、JB/T4018—1999; -NB/T47037—2013。
III NB/T 47037—2021
电站阀门型号编制方法
1范围
本文件规定了电站用阀门的型号编制方法，包括阀门类型代号、驱动方式代号、连接形式代号、结构形式代号、阀座密封面或衬里材料代号、公称压力（或工作温度下的工作压力）代号和阀体材料代号。
本文件适用于电站用于不同功能的阀门，如截止阀、闸阀、止回阀、安全阀、节流阀、减压阀、减温减压阀、蝶阀、水压试验堵阀、动力驱动泄放阀、旁路阀、高加三通阀、调节阀、疏水阀等。 2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1048 管道元件 牛公称压力的定义和选用 GB/T 1221 耐热钢棒 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T 12230 通用阀门不锈钢铸件技术条件 GB/T 16253 承压钢铸件 JB/T 5263 电站阀门铸钢件技术条件 JB/T 6405 大型不锈钢铸件技术条件 JB/T9625 锅炉管道附件承压铸钢件技术条件 JB/T12000 火电超临界及超超临界参数阀门用承压锻钢件技术条件 NB/T 47008 承压设备用碳素钢和合金钢锻件 NB/T 47010 承压设备用不锈钢和耐热钢锻件
3阀门型号编制
3.1 阀门型号编制顺序
阀门型号编制顺序由阀门类型代号、驱动方式代号、连接形式代号、结构形式代号、阀座密封面或衬里材料代号、公称压力（或工作温度下的工作压力）代号和阀体材料代号7个部分组成，如图1所示。
- NB/T 47037—2021
口-0
L
阀体材料代号公称压力（或工作温度下的工作压力）代号阀座密封面或衬里材料代号结构形状代号连接形式代号驱动方式代号阀门类型代号
图 1 阀门型号编制图例
3. 2 阀门类型代号
阀门类型代号用大写字母表示，按表1的规定。
表1 阀门类型代号代号 A GA D
阀门类型弹簧载荷式、先导式
代号 Q S SD T WY x XA Y z
阀门类型球阀疏水阀水压试验堵阀调节阀减温减压阀旋塞阀动力驱动泄放阀
安全阀
杠杆式碟阀给水分配阀
F GJR GJC H J L HP LP
人口阀出口阀
高加三通阀
止回阀截止阀节流阀高压旁路阀低压旁路阀
减压阀闸阀
旁路阀
注1：波纹管结构在阀门类型代号前加“W"。 注2：全量型安全阀在阀门类型代号前加“Q"。 注3：各制造企业可在阀门类型代号前增加特殊代号予以区别。
3. 3 驱动方式代号
驱动方式代号用阿拉伯数字表示，按表2的规定。
2
