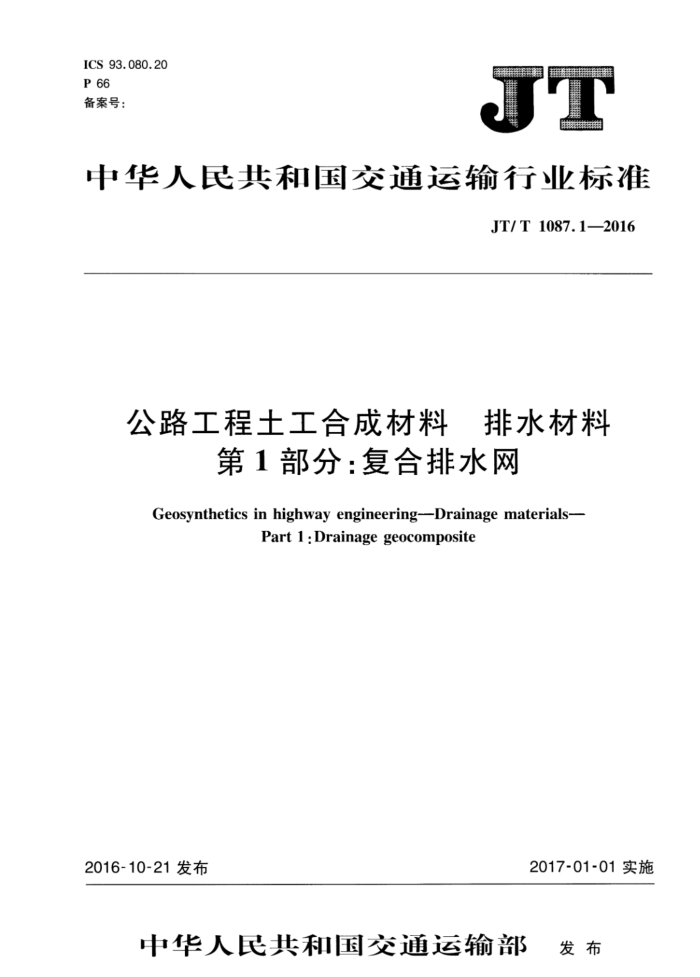

ICS 93.080.20 P 66 备案号：
中华人民共和国交通运输行业标准
JT/T 1087.1—2016
公路工程土工合成材料 排水材料
第1部分：复合排水网
Geosynthetics in highway engineering--Drainage materials-
Part 1 :Drainage geocomposite
2017-01-01实施
2016-10-21发布
中华人民共和国交通运输部 发布 JT/T1087.1—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 产品分类及型号 5 技术要求
试验方法· 检验规则… 8 标志、包装、运输和储存附录A（规范性附录） 剥离强度的测定参考文献
6
7 JT/T1087.1—2016
前言
JT/T1087《公路.工程土工合成材料 +排水材料》分为2部分： -第1部分：复合排水网；一第2部分：排水板（体）。 本部分为JT/T1087的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国交通设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：青岛旭域土工材料股份有限公司、中路高科（北京）公路技术有限公司、河北锐驰
交通工程咨询有限公司、河北广通路桥工程有限公司、交通运输部公路科学研究所、威立雅环境服务业洲、国家化学建筑材料测试中心、西南交通大学、青岛市市政工程设计研究院有限责任公司。
本部分主要起草人：夏飞、杨广庆、刘英、吴瑞祥、王子鹏、郑鸿、王咏梅、高晓彦、宋继增、丁金海、
袁绍鹏、苏谦、席健、张伟、戴征杰。
= JT/T1087.1—2016
公路工程土工合成材料排水材料
第1部分：复合排水网
1范围
IT/T1087的本部分规定了公路工程土工合成材料复合排水网的产品分类及型号、技术要求、试验
方法、检验规则，以及标志、包装、运输和储存。
本部分适用于公路工程路基排水用具有两肋或三肋结构的复合排水网。铁路、水利、市政等工程用
复合排水网可参照使用。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法热塑性塑料熔体质量流动速率和熔体体积流动速率的测定塑料薄膜和薄片长度和宽度的测定聚乙烯管材和管件炭黑含量的测定（热失重法）士工合成材料取样和试样准备
GB/T1033.1 GB/T 3682 GB/T 6673 GB/T 13021 CB/T 13760 CB/T 13761.1 土工合成材料规定压力下序度的测定 第1部分：单层产品序度的测定方法 CB/T 13762
土工合成材料土工布及土工布有关产品.单位面积质量的测定方法土工合成材料 梯形法撕破强力的测定土工合成材料 静态顶破试验（CBR法）土工布及其有关产品宽条拉伸试验土工布及其有关产品平面内水流量的测定土工合成材料长丝纺粘针刺非织造土工布
GB/T 13763 GB/T 14800 GB/T 15788 GB/T 17633 CB/T 17639
3术语和定义
下列术语和定义适用于本文件。
3.1
排水drainage 收集降水、地下水和（或)其他液体，并沿土工布或土工布有关产品平面进行传输 [GB/T13759—2009定义2.1.1]
3.2
排水网芯dainagegeonet 以聚合物为主要原料挤出而成，具有并排连续排水通道，两肋或三肋结构的网状结构制品
3.3
复合排水网drainagegeocomposite 采用热粘工艺，将具有反滤功能的土工布粘接在排水网芯表面的单侧或双侧而成的排水材料。
1 JT/T1087.1—2016
3.4
平面水流量 量in-planeflowcapacity 在一定水力梯度下通过单位宽度试样水和（或）其他液体的体积流量，单位为升每米秒L/（m：s）1。 [GB/T13759—2009定义2.3.3.6]
3.5
导水率transmissivity 在水力梯度为1时，产品的平面水流量，单位为升每米秒[L/（m·s）]。 [GB/T13759—2009 定义2.3.3.7]
3.6
纵向导水率 transmissivityinmachinedirection 沿产品卷长方向，单位水力梯度下的平面水流量，单位为升每米秒[I/（m·s)]。
4产品分类及型号
4.1产品分类
复合排水网产品根据网芯结构分为二维复合排水网和二维复合排水网。二维复合排水网两肋结构的排水网芯（BD）和一层或上下两层土工布黏合而成，如图1a）所示；维复合排水网由三肋结构的排水网芯（TD）和一层或上下两层土工布黏合而成，如图1b)所示。
a)二维复合排水网
b)三维复合排水网
说明：
土1布；两助结构的排水网芯（BD）；二肋结构的排水网芯（TD）。
.
2- 3-
图1复合排水网
4.2 2产品型号
产品型号结构图如图2所示。
2
