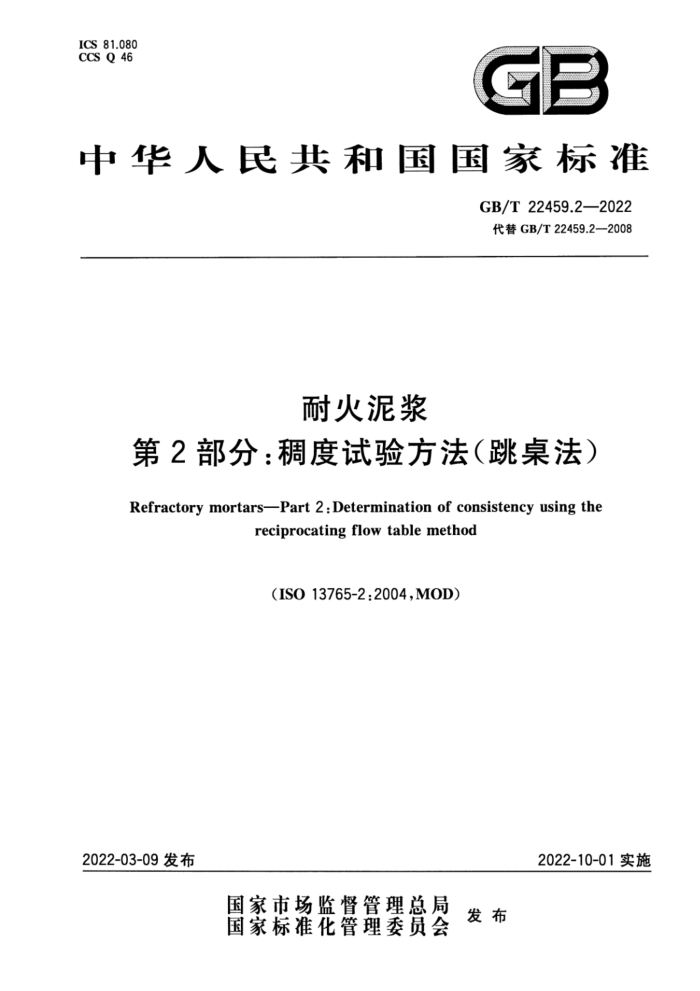

ICS 81.080 CCS Q46
Ge
中华人民共和国国家标准
GB/T22459.2—2022 代替GB/T22459.2—2008
耐火泥浆
第2部分：稠度试验方法（跳桌法）
Refractory mortars-Part 2 :Determination of consistency using the
reciprocating flow table method
(IS013765-2:2004,MOD)
2022-10-01实施
2022-03-09发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T22459.2—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T22459《耐火泥浆》的第2部分。GB/T22459已经发布了以下部分：
第1部分：稠度试验方法（锥入度法）；第2部分：稠度试验方法（跳桌法）；一第3部分：粘接时间试验方法；一第4部分：常温抗折粘接强度试验方法； -第5部分：粒度分布(筛分析)试验方法；一第6部分：预搅拌泥浆含水量试验方法； —第7部分：其他性能试验方法。
第8部分：泌水性试验方法。 本文件代替GB/T22459.2一2008《耐火泥浆第2部分：稠度试验方法（跳桌法）》。与
GB/T22459.2—2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了规范性引用文件（见第2章，2008年版的第2章）； b) 更改了术语和定义（见第3章，2008年版的第3章）； c) 更改了原理（见第4章，2008年版的第4章）；
d) 更改了跳桌和截头圆锥模具的技术要求（见5.1、5.2、图1、图2，2008年版的5.1、图1)； e) 更改了搅拌机的要求（见5.3，2008年版5.2)； f) 增加了游标卡尺或带刻度的直尺、天平及部分设备的技术要求（见5.4、5.65.8）； g) 更改了耐火泥浆的取样规定（见第6章，2008年版的第6章）； h) 更改了试验程序（见第7，2008年版的第7章）； i) 增加了数值修约的要求（见第8章）；
更改了试验报告要求（见第9章，2008年版的第9章）。 本文件修改采用ISO13765-2：2004《耐火泥浆第2部分：稠度试验方法（跳桌法）》。 本文件与ISO13765-2：2004相比，在结构上有较多调整，两个文件之间的结构编号变化对照一览
i
表见附录A。
本文件与ISO13765-2:2004相比，存在较多技术差异，在所涉及的条款的外侧页边空白位置用垂直单线（I)进行了标示。这些技术差异及其原因一览表见附录B。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。 本文件起草单位：中冶武汉冶金建筑研究院有限公司、中钢集团洛阳耐火材料研究院有限公司、
中冶焦耐（大连)工程技术有限公司、中冶检测认证有限公司、武汉科技大学、上海利尔耐火科技有限公司。
本文件主要起草人：夏昌勇、程水明、彭西高、赵国峰、朱青友、钱雨、敖平、伍书军、李洪波、姚佳龙、 彭艳、李亦韦、王晓利、周凯、付杰、李维锋、
本文件及其所代替版本的历次发布情况为：本文件于2008年首次发布，本次为第一次修订。
I GB/T 22459.2—2022
引言
耐火泥浆一般作为耐火砌体的接缝材料，使砌体构成严密的整体，以抵抗外力的破坏和防止气体、 熔融液体的侵入。砌体接缝通常是砌体的薄弱环节，在多数情况下先于砌体损坏，因此耐火泥浆的质量与砌体的整体寿命有密切关系。
耐火泥浆的稠度是表征其施工性能的重要指标，直接影响耐火砌体的施工质量，最终会对耐火砌体的使用寿命和安全性造成影响。GB/T22459前6部分均修改采用ISO13765，GB/T22459的第7部分、第8部分与ISO13765无对应关系。
GB/T22459《耐火泥浆》由八个部分组成。
第1部分：稠度试验方法（锥人度法），目的在于测定耐火泥浆的稠度；第2部分：稠度试验方法（跳桌法），目的在于测定耐火泥浆的稠度；第3部分：粘接时间试验方法，目的在于测定砌筑耐火砌体时，耐火泥浆粘接缝粘接稳定所需
-
要时间； —一第4部分：常温抗折粘接强度试验方法，目的在于测定耐火砌体砌筑后，耐火泥浆粘接缝的抗
折粘接强度；一第5部分：粒度分布（筛分析)试验方法，目的在于测定耐火泥浆颗粒级配；一第6部分：预搅拌泥浆含水量试验方法，目的在于测定预搅拌泥浆的水分含量；
第7部分：其他性能试验方法，目的在于测定耐火泥浆耐火度、高温抗折粘接强度、常温抗折强度、热膨胀、导热系数等；第8部分：泌水性试验方法，目的在于测定耐火泥浆静置或一定载荷下泌水性能。
本文件为第2部分，与其他7个部分均属于耐火泥浆试验方法，共同构成了耐火泥浆试验方法体系。
I GB/T 22459.2—2022
耐火泥浆
第2部分：稠度试验方法（跳桌法）
1范围
本文件规定了耐火泥浆稠度试验方法的原理、仪器设备、取样、试验程序、结果计算和试验报告。 本文件适用于耐火泥浆稠度（跳桌法）的测定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4513.2 2不定形耐火材料第2部分：取样（GB/T4513.2--2017,ISO1927-2：2012，IDT) GB/T8170数值修约规则与极限数值的表示和判定 GB/T18930耐火材料术语(GB/T18930—2020，ISO836：2001,MOD) GB/T22459.1耐火泥浆第1部分：稠度试验方法（锥入度法）（GB/T22459.12022，
ISO13765-1:2004,MOD)
3术语和定义
GB/T18930和GB/T22459.1界定的术语和定义适用于本文件。
4原理
试样在跳桌的机械振动作用下，直径增加，以直径增加的百分率来表示耐火泥浆的稠度。
5仪器设备
5.1跳桌：结构示意图见图1。跳桌桌台可通过电机驱动凸轮机构提升高度，然后靠重力作用自由降落，并按此方式重复性地做上下间歇跳动，跳幅为12.7mm士0.1mm（见图1标引序号2），跳动频率为 15s跳动25次。跳桌台面圆形，直径254mm士2.7mm，表面光洁平整、不渗水，并耐试样和环境侵蚀。 5.2截头圆锥模具：形状尺寸见图2。模具内表面应光洁不渗水，宜用不锈钢或其他耐试样或环境侵蚀的材料制作。 5.3搅拌机：符合GB/T22459.1的规定。 5.4温度计：最小分度值不大于1℃。 5.5抹刀。 5.6量筒：最小分度值不大于5mL。 5.7 天平：最小分度值不大于1g。 5.8 游标卡尺或带刻度的直尺：最小分度值不大于0.5mm。
1 GB/T22459.2—2022
6 取样
按GB/T4513.2的规定取样或由相关方协商。
标引序号说明： 1——跳桌台面 2-—跳桌桌台下落距离； 3—凸轮机构； 4—-—电机。
图1跳桌
单位为毫米
69.9±0. 5
S'0F809
101.6±0.5
图2截头圆锥模具
> 试验程序
7.1试验前，试料应在18℃～22℃下放置24h。试验时，试验室温度和加人的水（或规定的液体）温度应保持在18℃～22℃。 7.2试验前，跳桌宜先空跳25次，以检查跳桌是否能正常跳动。跳桌表面应擦拭干净，然后将清洁、干燥的截头圆锥模具放在跳桌中心。 7.3干粉泥浆，称取试样（有外加剂时应按比例加入，并记录加入量）置于搅拌机中，按产品使用说明加水（或规定的液体），混合均匀。记录加液量。将混合好的泥浆密封放置15min，再次搅拌均匀，第2次搅拌时间一般不少于2min，或根据产品使用说明进行操作。对于预搅拌泥浆，应将包装容器中的全部泥浆混合均匀后进行测试。
2 GB/T 22459.2——2022
7.4测量混合好的泥浆的温度，精确至1℃。 7.5在模具中均匀地装满泥浆。用抹刀将泥浆表面抹平，并修至与模具上部齐平。垂直提起模具，用抹刀将留在模具内的泥浆刮下，并放在跳桌上泥浆表面的中心。使跳桌在15s内均匀跳动25次。在相互垂直的两个方向上测量泥浆的直径，取其平均值作为平均直径，精确至毫米。 7.6按7.5的规定重复测量2次。
8结果计算
按公式（1)计算直径增加率F，表示耐火泥浆的稠度，以%表示：
D- D。× 100
F
D。
式中： F D—泥浆的平均直径，单位为毫米(mm）； D。一一模具下底的内径，单位为毫米（mm）。 以3次试验结果的平均值作为泥浆稠度的试验结果，精确至1%，并按GB/T8170修约。
稠度（直径增加率），%；
9试验报告
试验报告应包括以下内容： a) 材料名称、种类、牌号、批号及委托方等； b) 执行的标准； c) 检测机构的名称； d) 干粉泥浆加水（或规定的液体)量及外加剂的质量分数； e) 试验结果，包括试验的单值和平均值； f) 试验环境温度； g) 混合均匀后泥浆的温度； h) 与规定操作程序的任何差异； i) 试验过程中观察到的任何异常现象； j) 试验日期； k) 试验人员。
1
3 GB/T22459.2—2022
附录A （资料性）
本文件与IS013765-2：2004结构编号对照情况
表A.1给出了本文件与ISO13765-2：2004结构编号对照一览表。
表A.1本文件与IS013765-2:2004结构编号对照情况
本文件结构编号
ISO13765-2;2004结构编号
1 2 3 4 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 6 7 7.1 7.2 7.3 7.4 7.5 7.6 8 9 附录A 附录B
1 2 3 4 5 5.1 5.1 5.2 5.3 5.4 5.5 一 - 6 7 -
第7章的第二段第7章的第三段第7章的第四段第7章的第五段第7章的第一段
8 9 二 -
4 GB/T22459.2—2022
附录B （资料性）
本文件与IS013765-2：2004技术差异及其原因
表B.1给出了本文件与ISO13765-2：2004技术差异及其原因的一览表。
表B.1本文件与IS013765-2：2004技术差异及其原因
原因
技术差异
本文件结构编号
关于规范性引用文件，本文件做了具有技术差异的调整，调整的情况见第2章“规范性引用文件”，具 GB/T4513.2不定形耐火材料第2部分：
取样，为等同采用ISO1927-2：2012，其规
体调整如下：
由等同采用国际标准ISO1927-2：2012的 范性引用文件中包含ISO8656-1:1988，用 GB/T4513.2代替ISO8656-1：1988(见第6章)； GB/T4513.2代替ISO8656-1更符合耐增加引用GB/T8170（见第8章）；
2
火泥浆产品属性。同时增加其他三项规范性引用文件，更适应我国技术条件
增加引用GB/T18930（见第3章）；增加引用GB/T22459.1(见5.3)
修改了术语和定义，由修改采用的GB/T22459.1 代替ISO13765.1，并增加GB/T18930规定的术语 适应我国技术条件和定义将跳桌四个分图简化为一个示意图，增加技术要求
3
5.1
明确技术要求，便于文件使用
说明增加了截头圆锥模具具体要求将ISO13765-2：2004中5.2修改为"符合GB/T22459.1 搅拌机与GB/T22459.1的要求一致，直
5.2
明确技术要求，便于文件使用
5.3
接引用，删除重复部分
的规定。”删除搅拌锅和搅拌叶的图
增加了量筒分度值的描述：“最小分度值不大于 5 mL" 增加了温度计分度值的描述：“最小分度值不大于 1 ℃" 增加设备：“天平：最小分度值不大于1g。” 增加设备：“游标卡尺或带刻度的直尺：最小分度值 我国跳桌一般不带刻度线。增加长度测不大于0.5mm。”
5.4
便于文件使用
5.6
便于文件使用
5.7
更为合理，便于文件使用
5.8
量工具，适应我国技术条件
将干粉泥浆与预搅拌泥浆取样统一表述为：“按 GB/T4513.2的规定取样或由相关方协商。” 增加了“试验前，试料应在18℃～22℃下放置 24h。试验时，试验室温度和加入的水（或规定的液体)温度应保持在18℃～22℃。” 删除了手动跳桌；“运转10次”改为“空跳25次” 适应我国技术条件，提高试验精度
6
便于文件使用
试验室环境温度、试料温度及试验用水（或规定的液体）温度对试验结果有影响
7.1
7.2
5
