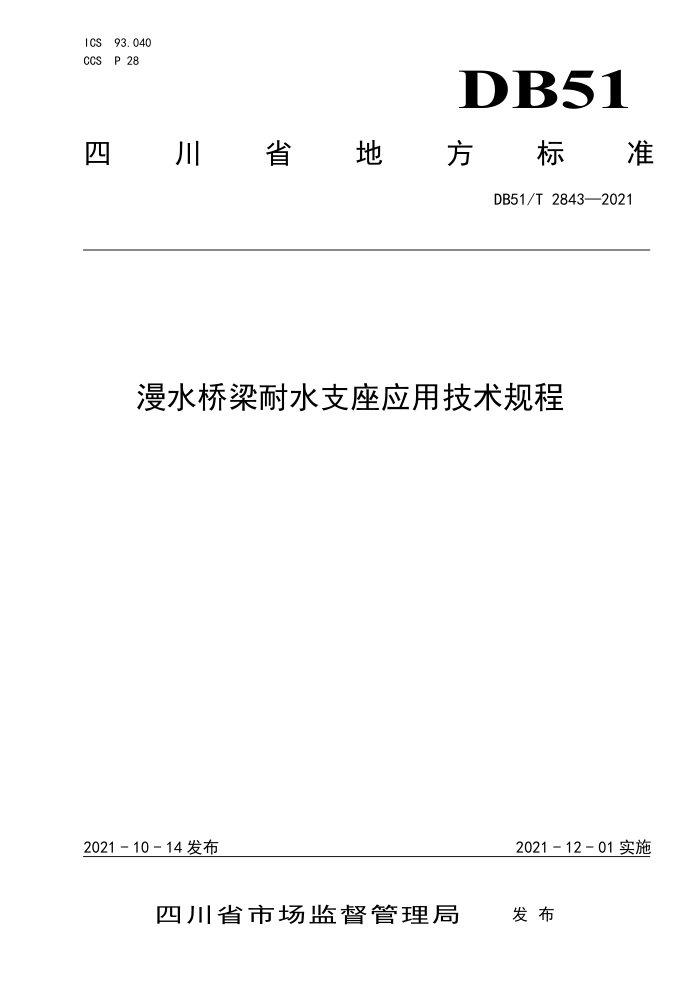

ICS93.040 CCS P 28
DB51
四 川省地 方 标准
DB51/T2843—2021
漫水桥梁耐水支座应用技术规程
2021－12-01实施
2021-10-14发布
发布
四川省市场监督管理局 DB51/T2843-2021
目 次
前 言 1范围. 2规范性引用文件 3术语和定义 4分类、型号、规格及结构形式
II
4.1分类 ， 4.2型号 4.3规格 4.4支座结构型式 5技术要求 6试验方法和检验规则 7标志、包装、运输和存储 8安装和养护
4
b DB51/T2843-2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由四川省经济和信息化厅提出、归口并负责解释。 本文件起草单位：核工业西南勘察设计研究院有限公司、成都济通路桥科技有限公司、四川公路桥
梁建设集团有限公司、中国建筑西南勘察设计研究院有限公司、四川宏图都市建筑设计有限公司、四川双建路桥机械有限责任公司、成都市宏途路桥机械有限公司。
本文件主要起草人：李辉良、周勇、樊启武、黄伟、石少华、史海峰、伍大成、王剑明、董武斌、 王子健、徐伟、张仪军、粟建文、曹彦龙、闫晨、杜剑波、万伟、曾应祝、黄枭、陈旖平、宋家欢、阳瑞、解瑶、李俊、李璐六、胡盟。
本文件及其所代替文件的历次版本发布情况为： --本次为首次发布。
II DB51/T2843-2021
漫水桥梁耐水支座应用技术规程
1范围
本文件规定了漫水桥梁耐水支座的术语和定义，分类、型号、规格及结构型式，技术要求，试验方
法和检验规则，标志、包装、运输和存储，安装和养护。
本文件适用于公路、市政漫水桥梁耐水支座的应用，铁路桥梁可参考使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17955桥梁球型支座 CJJ99城市桥梁养护技术标准 JT/T391 公路桥梁盆式支座 JT/T722 公路桥梁钢结构防腐涂装技术条件 JTG B02 公路工程抗震规范 JTG H11 公路桥涵养护规范 TB/T 1853 铁路桥梁钢支座 TB/T 2331 铁路桥梁盆式支座 IEC529 外壳防护等级（IP标志） (Degrees of protectionprovidedbyenclosures(IPCode))
3术语和定义
下列术语和定义适用于本文件。
3. 1
漫水桥梁 water overflowingbridges 洪水期间，允许水流间歇性漫过桥梁支座或桥面的桥梁工程。
3. 2
耐水支座 waterproofingbearings 在间歇性水浸泡环境下，既具有防水密封功能，同时又兼具防尘、自排水功能的桥梁支座
4分类、型号、规格及结构形式
4.1分类 4.1.1按结构形式分类
a) 耐水盆式橡胶支座：具有耐水性能的盆式橡胶支座，简称：耐水盆式橡胶支座（XNPZ）； b）耐水球型钢支座：具有耐水性能的球型钢支座，简称：耐水球型钢支座（XNQZ）。
1 DB51/T2843-202
4.1.2按使用性能分类
a） 双向活动耐水支座：具有竖向承载、竖向转动、双向滑动和耐水性能，代号：SX； b) 单向活动耐水支座：具有竖向承载、竖向转动、单向滑动和耐水性能，代号：DX； c)[ 固定耐水支座：具有竖向承载、竖向转动和耐水性能，代号：GD：
4.2型号 4.2.1耐水盆式橡胶支座
XNPZ-××-×-
支座主位移向位移量（用阿拉伯数字表示，单位：mm）支座使用性能分类代号（SX、DX、GD）支座设计竖向承载力（用阿拉伯数字表示，单位：kN）支座结构形式：XNPZ
示例：设计竖向承载力为5000kN，主位移向设计位移为土100mm的单向活动耐水盆式橡胶支座，表示为：
XNPZ-5000-DX-100。 4.2.2耐水球型钢支座
XNQZ-× ×-×-×
支座主位移向位移量（用阿拉伯数字表示，单位：mm）支座使用性能分类代号（SX、DX、GD）支座设计竖向承载力（用阿拉伯数字表示，单位：kN）支座结构形式：XNQZ
示例：设计竖向承载力为3000kN，主位移向设计位移为土50mm的单向活动耐水球型钢支座，表示为：XNQZ-3000-DX-50。
4.3规格
4.3.1耐水盆式橡胶支座 4.3.1.1耐水盆式橡胶支座的规格系列按承受得竖向荷载大小共分为10级（kN）：800、1000、1250、 1500、2000、2500、3000、3500、4000、5000。 4.3.1.2双向活动支座主位移方向的位移量分为2级（mm）：土50、土100，次位移方向位移量为土50mm；以上位移量也可根据需求调整。 4.3.1.3双向活动支座主位移方向的位移量分为2级（mm）：土50、土100，次位移方向位移量为土3mm；以上位移量也可根据需求调整。 4.3.1.4支座在任何情况下竖向转动角度能力不小于0.02rad。 4.3.2耐水球型钢支座 4.3.2.1耐水球型钢支座的规格系列按承受得竖向荷载大小共分为10级（kN）：800、1000、1250、1500、 2000、2500、3000、3500、4000、5000。 4.3.2.2双向活动支座主位移方向的位移量分为2级（mm）：土50、土100，次位移方向位移量为土40mm；以上位移量也可根据需求调整。
2
