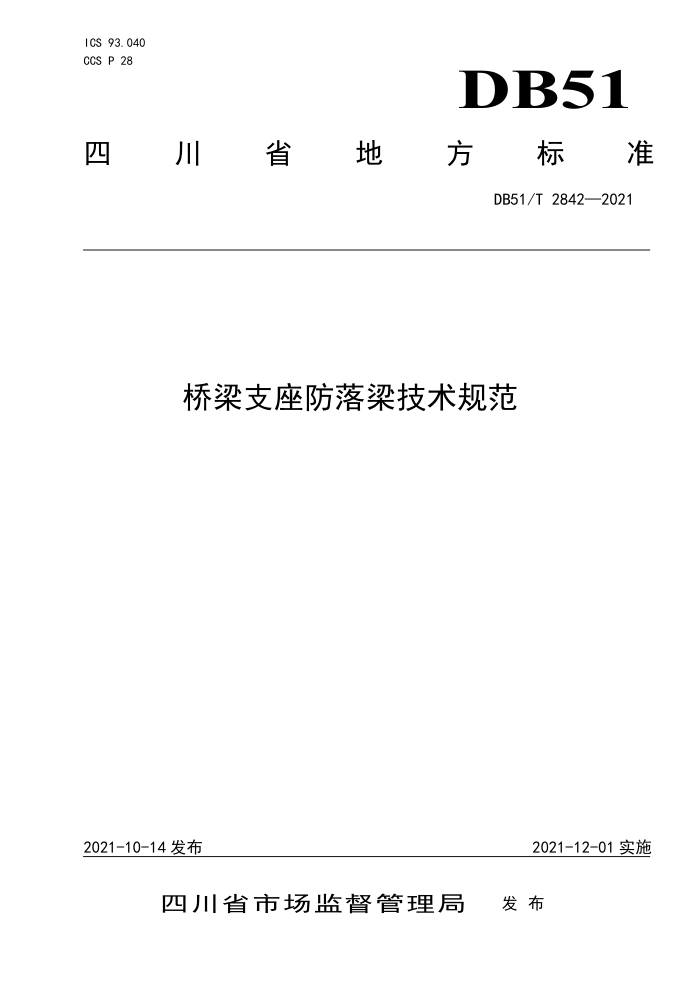

ICS 93.040 CCS P 28
DB51
四 川省地 方 标准
DB51/T2842—2021
桥梁支座防落梁技术规范
2021-12-01实施
2021-10-14 发布
四川省市场监督管理局 发布 DB51/T2842—2021
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义 4 符号 5分类 6 技术要求 7设计，附录A（规范性） 防落梁与极限位移性能试验. 附录B（资料性） 安装与验收附录C（资料性） 维护
1
-
2
3
3
6
10 DB51/T2842—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
本文件由四川省经济和信息化厅提出、归口并负责解释。 本文件起草单位：四川公路桥梁建设集团有限公司、成都济通路桥科技有限公司、西南交
通大学、北京工业大学、重庆交通大学、广东省交通运输规划研究中心、中铁二院工程集团有限责任公司、西安市政设计研究院有限公司、深圳市综合交通院、中路高科交通检测检验认证有限公司、中铁一局集团第五工程有限公司，北京市政工程设计研究总院有限公司。
本文件主要起草人：熊国斌、杨如刚、卢伟、伍大成、赵灿晖、徐略勤、赵鹏贤、于志兵、 刘万春、魏科、王剑明、贾俊峰、李明、陈榕峰、罗浚湄、孙虎平、黎雪云、邹贻军、刘利锋、 邓开来、熊建辉、董明荣。
本文件及其所代替文件的历次版本发布情况为：一本次为首次发布。
II DB51/T2842—2021
桥染支座防落染技术规范
1范围
本文件规定了桥梁防落梁支座的术语和定义、符号、分类、技术要求、设计、安装与验收、 维护等要求。
本文件适用于公路、市政桥梁的防落梁设计，铁路和城轨交通桥梁可参照执行。
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17955桥梁球型支座 CJJ99城市桥梁养护技术标准 JT/T391 公路桥梁盆式支座 JT/T 852 公路桥梁摩擦摆式减隔震支座 JT/T 927 桥梁双曲面球型减隔震支座 JTG B02 公路工程抗震规范 JTG H11 公路桥涵养护规范 TB/T 1853 铁路桥梁钢支座 TB/T 2331 铁路桥梁盆式橡胶支座 TB/T 3320 铁路桥梁球型支座
3 ：术语和定义
GB/T17955、JT/T391、JT/T852、JT/T927、TB/T1853、TB/T2331、TB/T3320界定的以及下列术语和定义适用于本文件。 3. 1
防落梁支座 collapse-proof ofbridgebearing 在盆式支座、球形支座、摩擦摆减隔震支座等支座上集成防落梁装置，在不影响支座正常
使用及抗、减震性能发挥的同时，可实现在罕遇地震、偏载、外部撞击等特殊情况下限制墩梁间的水平相对过大位移，以防止落梁。 3. 2
水平抗力 Jhorizontal resistance 防落梁装置的最大水平承载能力。
3. 3
自由行程 unstraineddisplacement 支座从中心位置到防落梁装置开始受力过程中所发生的位移。
1 DB51/T2842—2021
3. 4
缓冲行程bufferdisplacement 防落梁装置从开始受力到达到水平抗力过程中所发生的位移行程。
3. 5
设计极限位移 ultimatedisplacement 支座从中心位置到防落梁装置达到水平抗力的整个过程所发生的位移。
4符号
下列符号适用于本文件。 K#
一防落梁装置的水平刚度；防落梁支座的自由行程；防落梁支座的设计极限位移；
Uo Uax Fs 一设计水平需求力(kN)； Fr 一一防落梁装置的水平抗力（kN）。
5分类
5.1按防落梁装置的力学特性分为如下类型，结构示意图见图1：
柔性防落梁，采用通绕式钢丝绳、钢绞线、钢链条等柔性材料实现限位防落梁的装置，代号：F；
a)
b) 刚性防落梁，采用纯限位挡块、限位环等刚性材料实现限位防落梁的装置，代号：R。 5.2按集成的支座结构形式分为如下类型：
a）防落梁盆式支座，防落梁装置与盆式橡胶支座相组合，代号：FLPZ； b) 防落梁球形支座，防落梁装置与球形钢支座相组合，代号：FLQZ；
防落梁摩擦摆支座，防落梁装置与摩擦摆减隔震支座相组合，代号：FLBZ。
c)
5
一
I
a) 柔性支座防落梁示意图标引序号说明： 1——上板； 2——中间芯体； 3——下板； 4一一锚固装置； 5一一通绕式拉索组件；
b) 刚性支座防落梁示意图
2
