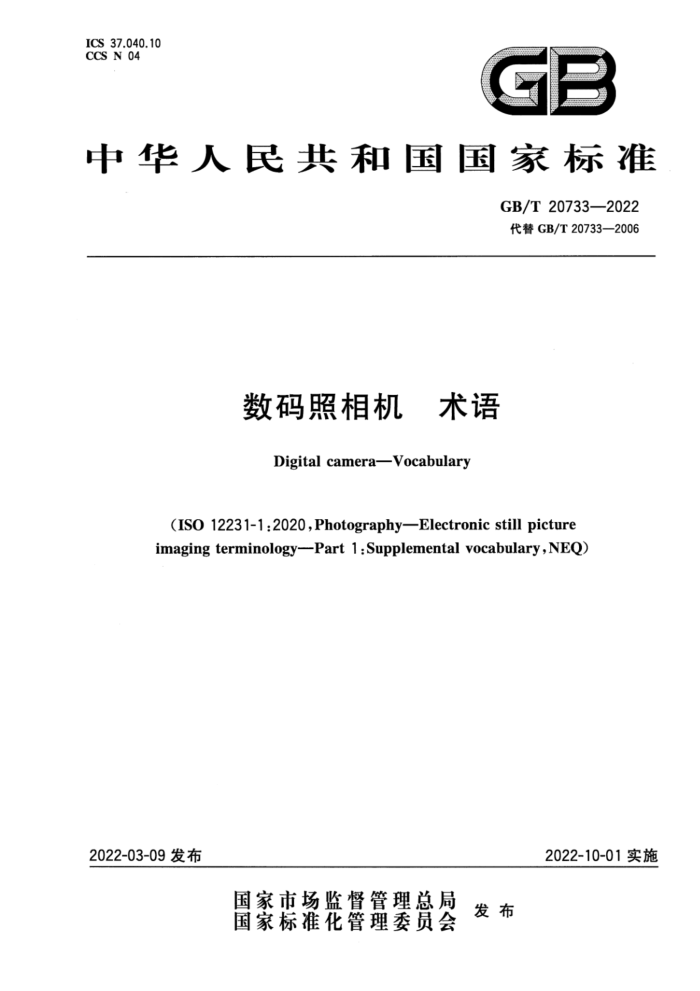

中华人民共和国国家标准
GB/T 20733—2022 代替GB/T20733—2006
数码照相机 术语 Digital camera-Vocabulary
(ISO 12231-1:2020, Photography—Electronic still picture imaging terminology--Part 1 : Supplemental vocabulary , NEQ)
2022-10-01实施
2022-03-09发布 目 次
前言 1 范围
T
规范性引用文件 3 术语和定义 3.1 数码照相机及器件 3.2 摄影光学 3.3 曝光以及光电转换 3.4 图像评价 3.5 色彩控制 3.6 数据处理· 参考文献索引
2
10 15 22 27 35 36 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T20733—2006《数码照相机术语》，与GB/T20733—2006相比主要技术变化如下：
增加了152条术语和定义，其中“数码照相机及器件”相关术语增加了35条（见3.1），“摄影光学”相关术语增加了17条（见3.2）“曝光以及光电转换”相关术语增加了17条（见3.3）“图像评价”相关术语增加31条（见3.4），“色彩控制”相关术语增加18条（见3.5》，“数据处理”相关术语增加34条（见3.6）；修改了以下术语的定义：“数字（码）照相机”（见3.1.3，2006年版的3.3）、“像素宽高比”（见 3.1.14,2006年版的3.13）、“柔和杂光”（见3.2.9，2006年版的3.25）、“照相机光电转换函数” （见3.3.1.1，2006年版的4.2）、“数字输出电平”（见3.3.2，2006年版的4.4）、“总体噪声”（见 3.3.5.1，2006年版的4.8）、“固定模式噪声*（见3.3.5.22006年版的4.9）、随机噪声（见 3.3.5.3.2006年版的4.10）、“最小曝光极限” ”（见3.3.10，2006年版的4.15）、“亮度比（见3.3.14， 2006年版的4.19）、“场景亮度比”（见3.3.15，2006年版的4.20）、“ISO数码相机动态范围”（见 3.3.22，2006年版的4.27）分辨率*（见3. 4.1，2006年版的5.1）、“周期数每毫米”（见3.4.6， 2006年版的5.6）
图*（见3.4.16，2006年版的 *（见3.4.242006年版的
5.16）、光谱中 5.242米 不 5.28 的5.10 原始相关 .26. - T ICC色彩特性文机文件系统设计规！的7.5）“JPEG格式”（见3.6.7，2006年版的7.7）、Exif/JPEG格式”（见3.6.9，2006年版的 7.9）、“数字打印命令格式”（见3.6.10，2006年版的7.10）、“场景”scene（1（见3.6.14，2006年版的7.14）、“场景”scene(2）（见3.6.15，2006年版的7.14）、场景相关图像数据”（见3.6.17， 2006年版的7.15）、“原始相关的图像状态”（见3.6.20，2006年版的7.18）、“图像压缩”（见 3.6.23.1，2006年版的7.21）。
006年版的 59，2006年版
、标准
25，2006年版的 29，2006版的6.30
市
理”（见3.6.1，2006版的7.1）、“相
“图像存储应用文件（见3.6.5，2006年版
本文件参考ISO12231-1：2020《摄影电子成像术语第1部分：补充词汇》起草，一致性程度为非等效。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国照相机械标准化技术委员会（SAC/TC107）归口。 本文件起草单位：中国计量大学、杭州照相机械研究所有限公司、杭州国照检测技术有限公司上海
普利生机电科技有限公司、桂林智神信息技术股份有限公司、浙江大学、桂林电子科技大学、成都微光集电科技有限公司、国家照相机质量监督检验中心。
本文件主要起草人：康娟、王林、葛世清、杨春君、侯锋、廖易仑、冯华君、高兴宇、王勇、廖宏谊、 程一凡。
本文件于2006年首次发布，本次为第一次修订。 数码照相机术语
1范围
本文件界定了与数码照相机的技术要求，试验方法以及与数码照相机的使用相关的术语和定义。 本文件适用于与数码照相机相关的标准制定、文件编制、教材撰写、书刊编辑和文献翻译等。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19953一2005数码照相机分辨率的测量 GB/T20224数码照相机曝光指数、ISO感光度值、标准输出灵敏度和推荐曝光指数的确定 ISO12234-2电子静止图像成像可移动存储器第2部分：TIFF/EP图象数据格式
(Electronic still-picture imaging—Removable memory-Part 2: TIFF/EP image data format)
ISO15739摄影电子静止图像成像噪声测量（Photography--Electronicstill-picture imaging-Noise measurements)
ISO21550摄影摄影图像电子扫描仪动态范围测量（Photography一Electronic scannersfor photographic images)
ISO/IEC10918-1信息技术连续色调静止图像的数字压缩和编码：要求和指南（Information technology-Digital compression and coding of continuous-tone still images : Requirements and guide- lines)
IEC61146-1摄像机（PAL/SECAN/NTSC）测量方法第1部分：非广播单传感器摄像机 (Video cameras (PAL/SECAM/NTSC)-Methods of measurement-Part 1: Non-broadcast single sensor cameras)
IEC61966-2-1多媒体系统和设备色彩测量和管理第2-1部分：色彩管理默认RGB色空间 sRGB( Multimedia systems and equipment-Colour measurement and management-Part 2-1 : Colour management-Default RGB colour spacesRGB)
EBUTech3249电影和电视摄像机镜头性能的测量和分析（Measurementandanalysis of the performance of film and television camera lenses)
3术语和定义
3.1数码照相机及器件 3.1.1
光电数字图像拍摄系统opto-electronic digital image capture system 能将焦平面上的曝光量或景物亮度（场景）的空间分布转换为数字信息的系统。 3.1.2
电子照相机electronic still camera 电子静态成像照相机electronicstill-picturecamera 具有能输出描述照片的模拟或数字信号的图像传感器，并将此信号记录在存储媒体（如存储卡或磁
盘等）上的照相机。
［来源：ISO12233.2017,3.6
3.1.3
数字（码）照相机digital still cameraDSC 包含一个图像传感器并产生表示静态图像的数字信号的装置。 注：数字（码）照相机通常是便携式的手持设备。数字信号通常记录在可移动存储器上，如固态存储卡或磁盘。 ［来源：GB/T20224—2006，3.1.有修改］
3.1.4
图像传感器 image sensor 影像传感器 image transducer 能感受光学图像信息并将其转换成可输出信号的电子器件。 示例：电荷耦合（CCD）互补性金属氧化物半导体（CMOS）等。 ［来源：GB/T13964—2008.10.3]
3.1.5
电荷耦合器charge coupled deviceCCD 将光信号转换成电子信号的硅集成电路。
3.1.6
互补性金属氧化物半导体器件complementarymetal-oxicle-semiconductor；CMos 将光信号转换成电子信号的硅，错互补效应的半导体阵列。
3.1.7
模拟-数字转换器 Fanalog to digital converter A/D,ADC 将振幅连续不断变化的模拟数字信号转换成二进制数学式量化输出信号的电路。
3.1.8
可寻址光电元件数 addressablephoto elements 图像传感器所包含的有效光电元件数，等于光电元件的有效行数乘以每行的有效光电元件数。 注1：为了避免混淆，当涉及图像传感器所包含的有效光电元件数时，将不采用分辨率这一术语。 注2：对于图像不同的额色记录方式，可寻址的光电元件数量可能不同。当光电元件的信号被数字化后，数码值可
以作为光电元件或像素值的参考。 ［来源ISO12233:2017,3.1]
3.1.9
像素pixel 影像传感器上能单独感光的物理单元。 ［来源：GB/T29298—2012.3.4
3.1.10
总像素数total pixels 影像传感器上的像素总量。
3.1.11 素数。
［来源：GB/T29298—2012,3.5］ 3.1.12
环像素ringpixel 数码相机图像传感器的光敏像素，在成像区域以外并用于图像处理。 注：图像处理的例子是彩色插值、降噪和空间滤波等。
3.1.13
输出像素数output pixels 数码照相机以数字文件输出图像的像素数。
3.1.14
像素宽高比 pixel aspect ratio 在两个垂直的采样方向上，采样像素点之间的距离比。 注：如果距离是相等的，像素宽高比为1：1，也就是说的正方形。
3.1.15
图像宽高比 image aspect ratio 图像横纵比率图像宽度和高度之比。 ［来源：ISO12233:2017,3.9ISO15740:2013,3.16]
3.1.16
成像尺寸（对面阵列传感器而言）imagesize(foranareaarraysensor）图像传感器的感光区域，即宽度和高度的实际尺寸。
3.1.17
图像输出装置imageoutputdevice 实现数字（码）图像硬拷贝或者软拷贝的装置。 ［来源：ISO15740:2013,3.18]
3.1.18
图像采集装置image capture device 用于将一个场景或一个固定图像，如打印机，胶片或透明正片，转换成数字图像数据的设备。 ［来源：ISO15740:2013,3.17]
3.1.19
存储媒体 memory media 能够存储数码照相机图像数据的部件。 注：按结构可以分为内置式和移动式两类，按介质分有固态（如存储卡）和磁记录（如微型硬盘）两种。
3.1.20
可移动存储器 removable memory 可移动形式存储，用于数码照相机中图像数据的数字存储。 注：存储介质可以读/写。一次编写等，但从相机中取出时是非易失性的，以便保留数据。
3.1.21
存储卡 memory card 特定类型的存储器模块，其物理外形尺寸不大于信用卡（大约为85mm×55mm）的大小。
3.1.22 格式。 3.1.23
物理存储IDphysical storageID 存储ID中最重要的16位注：该值唯一标识设备上的一个物理存储区域，尽管每个物理存储可以存在多个逻辑存储区域。
3.1.24
逻辑存储ID logical storage ID 至少有效位16位的存储编号。 注：在任意逻辑存储区域内，该值是指示该物理存储ID的唯一标识。 ［来源.ISO15740.2013,3.23]
3.1.25
媒体文件 :media profile 存储器模块规范的一部分，其特定于给定的存储器技术，包括表格因素，互连和访问协议。
3.1.26
电子快门 electronic shutter 数码照相机中控制曝光时间的机构。
3.1.27
电子快门传感器electronicallyshuttered sensor 数码照相机中用电子方式控制图像传感器来设定曝光时间的组件。
3.1.28
电子机械快门 electromechanical shutter 用电子方式控制的机械快门。 ［来源：ISO14524:2009.3.3]
3.1.29
光电快门electro-optical shutter 在传感器前用于切断光线传输的电子驱动装置。
3.1.30
滤色片阵列colourfilterarrayCFA 构建在图像传感器之上能进行彩色传输的滤色片镶嵌层或条纹层，用于从单个图像传感器上获得
彩色图像信号。 3.1.31
红外载止滤光片infrared sharp cutfilter 能将对数码照相机成像有害的红外光谱区的辐射急剧截止的滤色片。
3.1.32
光学低通滤波器 optical low-pass filter 滤除图像中包含的不必要的高频辐射成分的空间滤波器。
3.1.33
可拍摄画幅数 number of frame 存储媒体在一定的图像尺寸、质量模式和文件格式时可拍摄的画幅数。
3.1.34
单镜头反光数码相机single-lens reflexdigital camera
