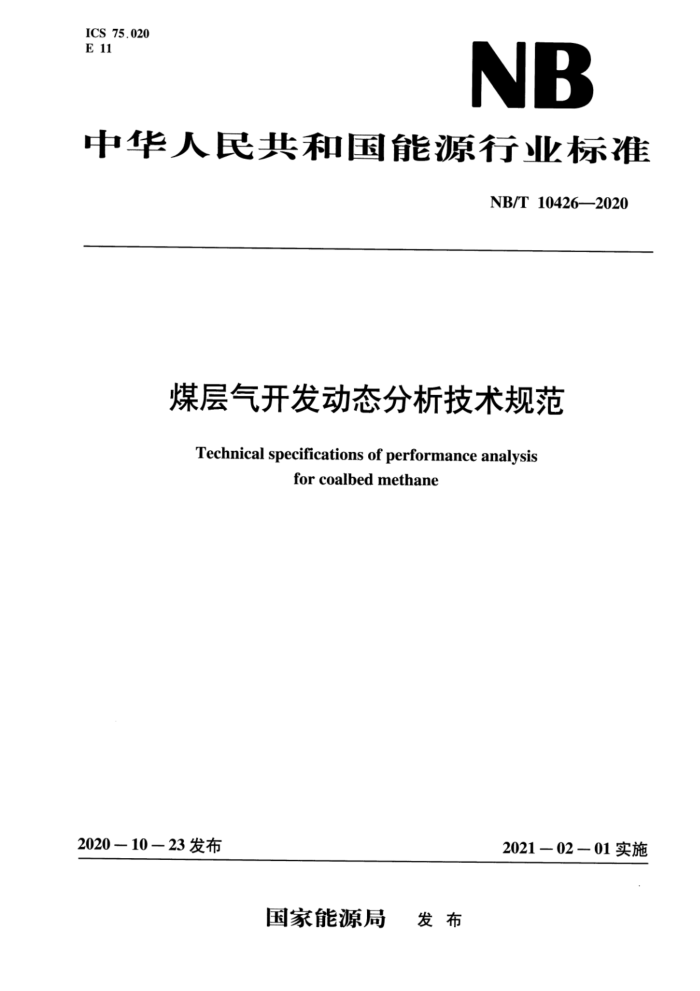

ICS 75.020 E 11
NB
中华人民共和国能源行业标准
NB/T 10426—2020
煤层气开发动态分析技术规范 Technical specifications of performance analysis
for coalbed methane
2020—10—23发布
2021—02-01实施
国家能源局 发布 NB/T 10426—2020
目 次
前言范围
IⅡI
1
2 规范性引用文件术语和定义 4 目的 5所需主要资料 5.1 主要基础图件 5.2 动态数据及图件单井动态分析
M
6
6.1 分析对象 6.2排采阶段分析 6.3分析内容 6.4 对比方法 6.5 对比参数区块动态分析 7.1 井组动态分析 7.2 井区开发效果分析 7.3[ 区块开发效果分析 7.4分析方法 7.5分析报告 8证实方法附录A（资料性附录） 调整对策表
3
3
H
NB/T 10426—2020
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中国石油天然气股份有限公司华北油田分公司、中石油煤层气有限责任公司、
中国石油勘探开发研究院。
本标准主要起草人：张建国、李梦溪、吴仕贵、崔新瑞、胡秋嘉、刘忠、毛崇昊、侯伟、张聪刘春春、冯树仁、穆福元、杨焦生、张金笑、彭鹤、李俊。
I NB/T 10426—2020
煤层气开发动态分析技术规范
1范围
本标准规定了煤层气开发动态分析的基本内容和技术要求，描述了日常动态分析、阶段开发效果分析内容及所需主要资料，给出了证实方法。
本标准适用于煤层气开发动态分析。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T6225油田动态分析技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
井区wellblock 依据开发需求进行分类，且基本具备相近的开发地质条件的多个井组的集合。
4目的
掌握煤层气开发过程中地层流体产出的动态变化规律，制订针对性的调整措施，为煤层气田高效开发提供技术支持。
5所需主要资料 5.1主要基础图件
包括但不限于以下图件： a）区域地质图件：井位图、煤层构造图、综合水文地质图等。 b）地层特征图件：地层综合柱状图、主力煤层连井剖面图、煤系地层连井剖面图等。 c）储层特征图件：煤层厚度等值线图、煤层含气量等值线图、含气饱和度等值线图、原始地层
压力等值线图、煤体结构分布图等。 d）钻完井成果图：井眼轨迹面图、单井完井井身结构图等。 e）压裂成果图：单井压裂施工曲线图、压裂裂缝监测图等。 f）开发成果图：开发现状图、储量成果图等。 NB/T10426—2020
5.2动态数据及图件
包括但不限于以下数据及图件： a）单井生产数据及生产曲线：起抽静液面、生产时间、日产气量、日产水量、累产气量、累产
水量、井底流压、套压、临界解吸压力、临储比等。 b）区块生产数据及生产曲线：原始地层压力、投产井数、日产气量、日产水量、累产气量、累
产水量、平均流压、平均套压等。 c）举升设备工况：设备运转记录、测试数据等。 d）流体测试数据：煤层产出流体分析化验数据等。 e）作业数据：修井、检泵等。
6单井动态分析 6.1分析对象
所有开发并。
6.2排采阶段分析
划分排采阶段，预测生产变化趋势。 6.3分析内容 6.3.1压力分析 6.3.1.1 分析单井井底流压变化对储层物性的影响，确定合理降液速度和生产压差。 6.3.1.2 分析井底流压变化对产气，产水量的影响，优化调整排采方案，实现面积降压。 6.3.1.3 分析井口管线压力变化对产气量的影响，确定合理集输运行参数。 6.3.1.4 分析多层系合采井层间压力干扰，确定合理管柱组合和下泵深度。 6.3.2 产水动态分析 6.3.2.1 对比单位压降产水量变化，分析降液速度对储层渗透性及压降扩散速度的影响。 6.3.2.2 分析不同排采阶段产水量、水质（煤粉含量）变化原因，制定相应排采调整对策，见表A.1。 6.3.2.3 分析举升工艺对产水量的影响，提出工艺优化的措施和建议。 6.3.2.4 分析不同排采阶段日产水量、累积产水量变化，评价面积压降效果。 6.3.2.5 分析产水来源。 6.3.3产气动态分析 6.3.3.1 对比实际产气量与预测产气量差异，分析剩余可采储量，评价放气速度的合理性。 6.3.3.2 分析阶段日产气量变化原因，制订相应排采调整方案与产量运行计划，见表A.1。 6.3.3.3 分析压降范围与产气量的关系，制订开发井组调整措施，见表A.1。 6.3.4分析频次
每月应进行一次分析。
2 NB/T10426—2020
6.4对比方法
采用“日对比、旬分析、月小结、年总结”的方法。 6.5对比参数
井底流压、井口套压、采气管线压力、日产气、日产水、水质等参数。 6.5.1每日对比流压、井口套压、采气管线压力等参数动态变化，及时发现停电、停抽、卡泵、无液。阀门等非地质因素造成的产气量变化，采取针对性措施快速恢复正常生产。 6.5.2每旬对比流压、井口套压、采气管线压力、日产气、日产水等变化，及时发现产气量趋势性变化的单井，剖析原因，制订恢复措施。 6.5.3每月总结影响当月产气量变化的主要原因，针对导致产气量下降的主要原因进行集中治理，针对导致产气量上升的主要原因推广实施。 6.5.4分析半年度、年度级别下产气量、储层压力、采气速度、采出程度、递减率等主要指标的变化。针对变化趋势，分析变化原因及其与产量运行的匹配关系，制订相应的治理措施。
7区块动态分析 7.1井组动态分析 7.1.1根据井组内单井流压、产气、产水变化，评价井间干扰。 7.1.2评价指标：稳产气量、稳产时间、气水比、单位流压降幅增气量、降液速度、采气速度、递减率、压降范围等：
a）分析气水比变化对井组整体产气、产水量的影响，优化调整单井排采方案，实现气水关系合
理匹配。 b）分析气水变化、面积降压情况，确定开发类型，明确开发规律。
7.1.3对比同一井组内不同单井生产效果，如个别井开发效果差，重点剖析单井工程因素，提出单井增产对策：；如整体开发效果差，重点析井组地质原因，提出整体增产措施。 7.1.4利用产气、产水、井底流压等变化，分析措施增产效果，评价措施适应性。 7.1.5每季度应进行一次分析。 7.2井区开发效果分析 7.2.1井区依据开发需求进行分类，但应基本具备相近的开发地质条件。 7.2.2评价指标包括同一井型的单井稳产气量、产气井比例、产能到位率、采气速度、采出程度、累产气量、经济效益等。 7.2.3分析与产能建设实施方案差异性，确定井区合理产能。 7.2.4综合利用井区静态、动态数据，评价开发方式适应性，优化开发方式。 7.2.5利用采出程度、采气速度评价井区储量动用率，对动用率低的井组制订增产措施。 7.2.6分析现有条件下1～3年开发趋势，制定开发调整技术对策，并编制实施计划。 7.2.7每半年应进行一次分析。 7.3 区块开发效果分析 7.3.1分析生产动态资料，评价区块储量动用程度，估算剩余可采储量。 7.3.2技术指标包括产能到位率、采气速度、采出程度、工程技术适应性等。
3 NB/T10426—2020
7.3.3经济指标包括投资收益率、成本利润率等（按照SY/T6225的规定执行）。 7.3.4预测区块3～5年开发趋势，为产量运行计划编制提供依据，见表A.2。 7.3.5分析与开发方案差异性，为开发调整方案编制提供依据。 7.3.6每半年应进行一次分析。 7.4分析方法
针对井组、井区、区块的储层类型和开发要求，可采用数学模拟法、类比法、图版法、统计法、 物质平衡法等方法进行分析。 7.5分析报告
主要包括产能评价报告、工艺措施效果评价报告、动态储量计算报告、勘探开发概况，动态特征分析、地质特征报告、开发效果预测、优化开发建议内容。
8证实方法
“单井调整对策表”由技术员负责编写、组长（室主任）审核、队长（技术主任）负责审批；“井区、区块产量运行表”由技术部门编写、计划规划部门组织专家审核、分公司（厂）级负责人审批。
4 NB/T10426--2020
附录A （资料性附录）调整对策表
A.1 动态数据见表A.1。
表A.1 单井动态调整措施表（分级对应正文）煤顶 冲程 冲次
区块井区 井组 井号 日期深度 m 次/min 动液面 套压 流压 产气 产水 累产气 累产水 调整措施
扭矩 转速 m MPa MPa m3 m3 m3 m3 %
m
r/min
上调气量 ××m 冲次调至 ××次冲程调至 xxm *... .....
X
x x
x
..... ....
x
x
X
X
f
X X X
* . *.. ....* .... ···· .-... **-* ....
x x
*
.... .... ··..
.....


-
.
=EI
.---
-**
..
X X X
X X
......
..
.-.-
..
*
X X X
-.
X X
...
X X X ...
....
....
.
-...
.
....·
...
.··.
......

.....

--
...**
-
...
.....
..
...
A.2井区、区块产量运行见表A.2。
表A.2开发井区、区块产量运行表
日期
配产 **. **. ..*.. .
计划调整 ....* 由国由中 .... . .... ....
实际完成 ... .* -* ..... ..... ...
××月
××月
XX年
××月
*
.... ..·. ...
××月小计
....
....
.....
5
