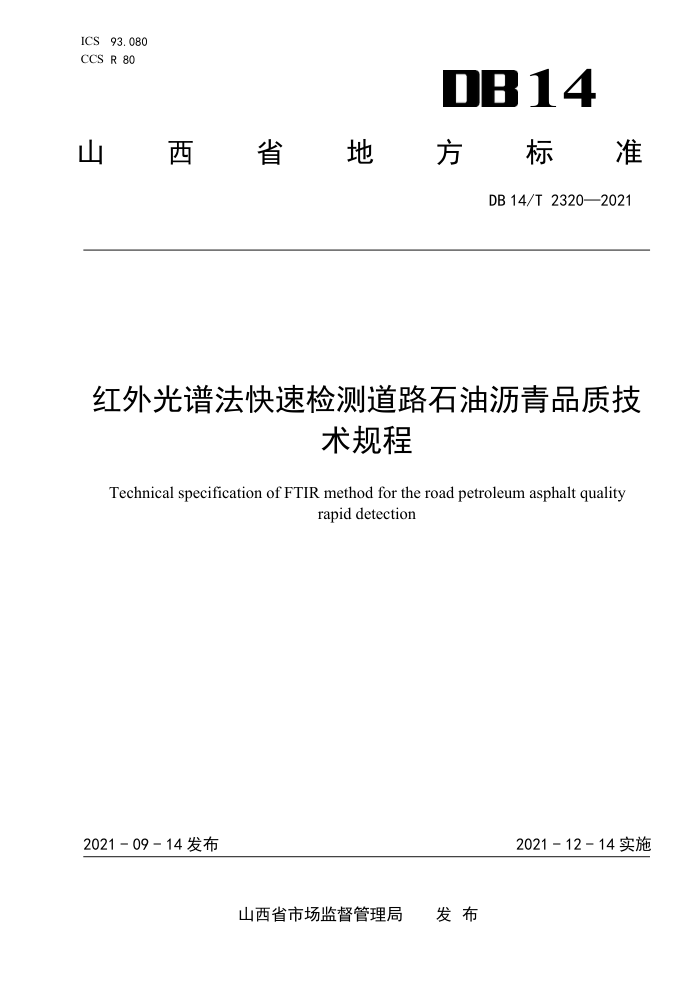

ICS93.080 CCS R 80
0B14
山西省地 國方标准
DB 14/T 2320—2021
红外光谱法快速检测道路石油沥青品质技
术规程
Technical specification of FTIR method for the road petroleum asphalt quality
rapid detection
2021-09-14发布
2021-12-14实施
山西省市场监督管理局 发布 DB14/T2320—2021
目 次
前 1范围 2规范性引用文件. 3术语和定义.. 4仪具与材料. 5试验步骤. 附 录 A （规范性） 沥青红外标准谱图的采集与纳入方法. 附 录 B （资料性） 检测原始记录表样式附 录 C （资料性） 检测报告样式.. 附 录 D （资料性） 试验样品红外谱图与沥青红外标准谱图比对图样图
.2
.10 DB 14/T 2320—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省交通运输厅提出并监督实施。 本文件由山西省交通运输标准化技术委员会（SXS/TC37）归口。 本文件起草单位：山西省交通建设工程质量检测中心（有限公司）本文件主要起草人：杨喜英、裴强、陈梦、刘鹏飞、胡国鹏、史文秀、徐晓波、夏静萍、张俊生。
II DB14/T2320—202
红外光谱法快速检测道路石油沥青品质
技术规程
1范围
本文件规定了红外光谱法快速检测道路石油沥青品质的术语和定义、仪具与材料、试验步骤等要求本文件适用于红外光谱法快速检测道路石油沥青品质。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGE20公路工程沥青及沥青混合料试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
沥青薄膜试样将沥青样品均匀涂抹覆盖ZnSn晶体板制样器，待样品冷却到室温后形成一定厚度的沥青薄膜，
3. 2
平均谱图同一样品的三组沥青红外光谱图通过分析计算得到的平均值形成的谱图。
3. 3
标准沥青样品具有特定品牌、型号、油源等信息的均匀、有确定特征红外光谱图的道路石油沥青材料，是用来检
测沥青样品品质的“参照物”。 3. 4
沥青红外标准谱图标准沥青样品的平均谱图即为沥青红外标准谱图。
3. 5
沥青红外标准谱图库由国内外不同品牌、型号的沥青红外标准谱图组成的集合
3. 6
相关性系数任意两组谱图在一定的波数范围内峰位、峰形、峰面积比较的相似度。
3.7
全谱图利用傅里叶变换衰减全反射红外光谱仪在采集数据的波数范围内得到的沥青红外光谱图。
1
