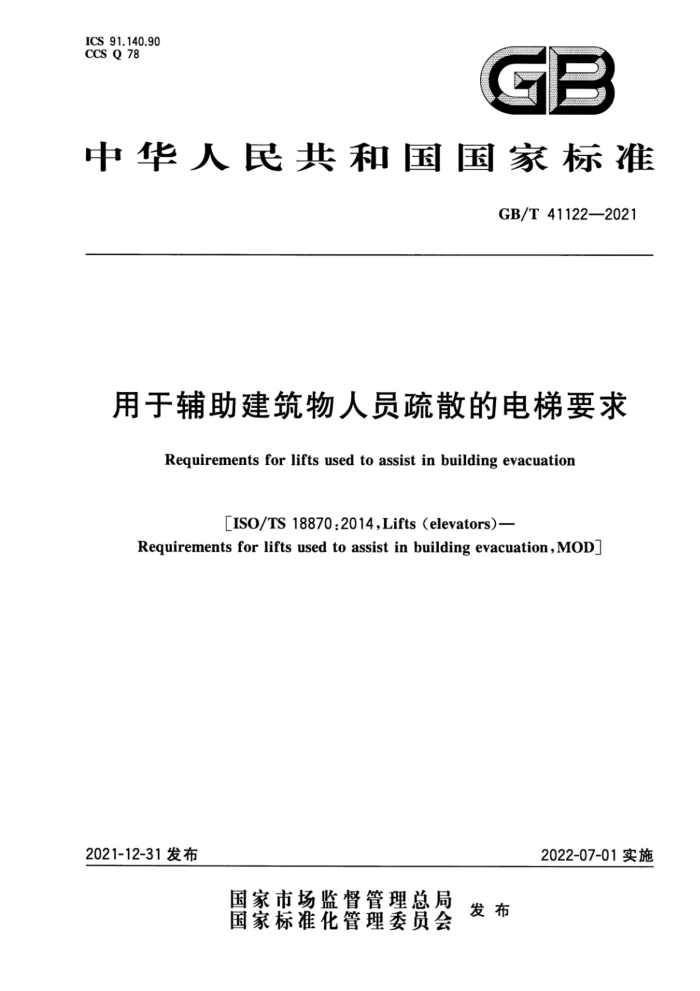

ICS 91.140.90 CCS Q 78
gP
中华人民共和国国家标准
GB/T 41122—2021
用于辅助建筑物人员疏散的电梯要求
Requirements for lifts used to assist in building evacuation
[ISO/TS18870:2014,Lifts(elevators)-
Requirements for lifts used to assist in building evacuation , MODJ
2021-12-31发布
2022-07-01实施
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T41122—2021
目 次
前言引言 1 范围 2 规范性引用文件 3
川
术语和定义疏散电梯的要求 4.1 确定电梯的数量和尺寸 4.2 电梯设备的保护 4.3 使用者候梯和乘梯环境 4.4 退出或暂停电梯疏散服务 4.5 电梯系统可靠性 4.6 自动恢复系统 4.7 电梯轿厢远程监视 4.8 通信系统要求 4.9 电梯标志和乘客告知 4.10 轿厢超载检测和预防 4.11 启动疏散服务 4.12 疏散服务描述 4.13 电梯退出服务 4.14 更改主疏散出口层 4.15 疏散服务的取消 5需提供给建筑物业主的信息 6需提供的其他信息附录A（资料性） 与疏散电梯要求相关的建筑设计附录B（资料性） 需提供的信息参考文献
7
2
16 GB/T41122—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO/TS18870：2014《电梯用于辅助建筑物人员疏散的电梯要求》。 本文件与ISO/TS18870：2014的技术差异及其原因如下： a）用修改采用国际标准的GB/T30560代替了4.8、4.9中的ISO4190-5； b）第3章增加引用了GB/T7024； c) 修改了术语3.2建筑设备管理系统”的定义，使其与我国现行国家标准保持一致； d）修改了术语3.6火”的定义，使其与我国现行国家标准保持一致； e) 修改了术语3.8“防火分区”的定义，使其与我国现行国家标准保持一致； f) 将4.12.2第一行中的“主疏散出口层”改为“主疏散出口层或备用疏散出口层”； g）将4.12.10第四段中的“主疏散出口层”改为“主疏散出口层或备用疏散出口层”。 本文件做了下列编辑性改动： a）修改标准名称为《用于辅助建筑物人员疏散的电梯要求》； b）删除了ISO/TS18870：2014引言的第1段和第3段，因为其不适合我国国情且其存在与否对
本文件的理解和使用没有任何影响； c）在4.2中，删除了“见4.5”的引用； d）删除了4.6的注，因为其存在与否对本文件的理解和使用没有任何影响； e）将A.8.6中的“见4.8”改为“见4.5”； f）在参考文献中，用国家标准代替了对应的国际标准，以便于应用； g）在参考文献中，增加了GB50016—2014、GB/T5907.1—2014和GB50314—2015作为术语来
源的参考文献。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国电梯标准化技术委员会（SAC/TC196)提出并归口。 本文件起草单位：日立电梯（中国)有限公司、中国建筑科学研究院有限公司建筑机械化研究分院、
上海三菱电梯有限公司、奥的斯电梯（中国)投资有限公司、广东省特种设备检测研究院、迅达（中国）电梯有限公司、永大电梯设备（中国)有限公司、通力电梯有限公司、蒂升电梯（上海）有限公司、杭州优迈科技有限公司、江苏省特种设备安全监督检验研究院苏州分院、上海市特种设备监督检验技术研究院、广州广日电梯工业有限公司、苏州江南嘉捷电梯有限公司、国家电梯质量监督检验中心、巨人通力电梯有限公司、西子电梯科技有限公司、杭州西奥电梯有限公司、常熟理工学院、康力电梯股份有限公司、菱王电梯有限公司、华升富士达电梯有限公司、沈阳远大智能工业集团股份有限公司、森赫电梯股份有限公司、巨龙电梯有限公司、恒达富士电梯有限公司、韦伯电梯有限公司、上海德圣米高电梯有限公司、广东铃木电梯有限公司、广东寰宇电子科技股份有限公司、通祐电梯有限公司、怡达快速电梯有限公司、广东省特种设备检测研究院东莞检测院。
本文件主要起草人：鲁国雄、王泽伟、陈凤旺、乔进友、夏英姿、代清友、郑德志、邹志文、陈远峰、
I GB/T 41122—2021 张寿林、林建杰、郑曲飞、任昭霖、贺云朗、周卫东、耿建、张正华、刘文超、张建伟、刘军军、张建宏、 周国强、庞秀玲、房祥雨、李东流、高祥、刘万兵、荆华俊、裴肖、郭达成、石再华、孙伟刚、倪斌、谢柳辉。
= GB/T41122—2021
引言
0.1本文件源于对使用电梯进行人员疏散的可行性研究。GB/Z28598的研究表明，如果将某些特定的功能加入到电梯和建筑物中，则使用电梯进行人员疏散是可行的。
0.2由于电梯技术人员并不是建筑设计和消防工程方面的专家，本文件并不表明其是否适用或允许使用电梯进行建筑物内的人员疏散，它只是表明负责人做决策时所需的特征。本文件没有详细定义与用于疏散电梯相配合的建筑物的特征，其目的是让参与建筑设计和消防工程的人员明确他们应解决安全使用电梯的相关问题
0.3造成建筑物内人员需要疏散的原因有许多，如火灾、爆炸、化学或生物侵袭、洪水、风暴破坏、 地震等。以上并非都与每一个建筑物有关，此外也存在其他危险情况，但因发生的可能性极小，可以忽略。由建筑设计者判定特定的危险是否需要采取措施。
例如，设计在中心市区内的一座小型办公楼，其有可能遭受爆炸或化学侵袭（恐怖主义）。但是这种危险情况发生的可能性不是很大，除非有一些特别的原因使其易受攻击。在大多数情况下，这类事件的风险非常低，因此没有必要对它们进行处理。
0.4对于涉及国家安全的重要建筑物，其受到某种形式攻击的可能性会增加。有必要考虑建筑物内或周围的爆炸，或化学品被带入建筑物所造成的影响（见附录A）。
如果建筑物建造在非地震活跃区，不必考虑地震情况下的电梯疏散措施。 如果建筑物位于大城市中心地区，且是著名的地标性建筑，那么所有可能发生的事件都有必要
考虑。
0.5建筑设计者需要通过风险评价或其他方法确定何种危险事件需要进行合理处置。确定之后， GB/Z28598可用于理解每个疏散方案中所需的电梯和建筑物特征。
0.6一部或多部电梯可以使建筑物内的残障人员相对容易地疏散。在这种情况下，电梯可以在常规疏散中发挥作用，至于能否对减少总体疏散时间产生显著作用，将取决于建筑物的大小和电梯的数量等因素。
0.7本文件规定了电梯的要求，以应对所有使用者在使用电梯进行疏散时可能面临的常见危险。 但即使电梯可以在常规疏散中发挥作用，这种做法也可能被证明是不经济的。不宜用电梯代替逃生楼梯或修改对逃生楼梯的要求，而且在许多建筑设计中，使用电梯代替楼梯可能会增加疏散时间。本文件的目的是使电梯在辅助疏散和提高建筑物疏散方案的效率方面发挥积极作用。
0.8本文件的内容包括需要解决的各种关键问题，所列条目的排序不分先后。
I GB/T41122—2021
用于辅助建筑物人员疏散的电梯要求
1范围
本文件规定了安装在具有全面疏散方案的建筑物内乘客电梯和载货电梯的要求。 本文件未规定对建筑物的要求，因其属于全面疏散方案的一部分。 本文件未包括以下内容：
建筑物人员疏散方案的详细内容；减少风险或消除危险的建筑物特征的详细描述；
一一国家对建筑物的有关特殊要求。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7024 电梯、自动扶梯、自动人行道术语 GB/T30560 电梯操作装置、信号及附件（GB/T30560—2014，ISO4190-5：2006，MOD）
3术语和定义
GB/T7024界定的以及下列术语和定义适用于本文件。
3.1
备用疏散出口层 alternativeevacuation exitfloor;AEEF 由建筑设计者定义的可供系统或管理人员选用进行疏散的出口楼层。
3.2
建筑设备管理系统buildingmanagementsystem；BMS 对建筑设备监控系统和公共安全系统等实施综合管理的系统。 ［来源：GB50314—2015，2.0.6］
3.3
化学事故 chemical incident 有害气体、化学品、细菌制剂或其他物质非受控地被引人建筑物内，造成生命财产损失和伤害的
事故。 3.4
建筑物管理者 buildingmanagement 负责建筑物日常安全有效地运行和根据疏散方案确保安全疏散的人员或组织。
3.5
预计到达时间 estimated time of arrival;ETA 电梯的预计到达时间。
1 GB/T41122—2021
3.6
火fire 以释放热量并伴有烟或火焰或两者兼有为特征的燃烧现象。 ［来源：GB/T5907.1--2014,2.2]
3.7
消防指挥中心 fire command centre;FCC 建筑物中设置的房间或区域，用于显示火灾探测系统和电梯等设施的状态，其中管理人员可收到听
觉和视觉信息，以确定使用电梯进行疏散时应采取哪些措施。 3.8
防火分区 fire compartment 在建筑内部采用防火墙、楼板及其他防火分隔设施分隔而成，能在一定时间内防止火灾向同一建筑
的其余部分蔓延的局部空间。
［来源：GB50016—2014,2.1.22］
3.9
消防管理员 fire warden 由建筑物管理者委任的负责人，在紧急情况下协助建筑物内某楼层或区域的疏散。
3.10
危险区域 hazardousarea 由于热、烟、有害气体等，导致对人员有危险的区域。
3.11
危险探测系统 hazard detection system 能自动探测火、烟雾、有害气体等的传感器系统。
3.12
行动不便 impaired mobility 由于身体原因而难以使用楼梯。
3.13
电梯疏散时间 lift evacuation time 一个人使用电梯疏散所用的时间。 注1：时间的单位为秒(s)。 注2：该时间从启动指定楼层的疏散服务开始计算，加上运行至该楼层所用的时间，再加上打开电梯门，使电梯装载
并直驶至主疏散出口层，以及再次打开电梯门和人员离开轿厢所用的时间。
3.14
主疏散出口层 mainevacuationexitfloor;MEEF 由建筑设计者指定的楼层，人员在该楼层离开电梯后，能撤离建筑物。 注：这不一定是建筑物的正常出口层或地面层。
3.15
所需的电梯疏散输送能力 required lift evacuation handling capacity 在5min内运送至主疏散出口层的人数，用需要电梯疏散总人数的百分比表示。 注：不可与正常的电梯输送能力相混滑。
3.16
所需的电梯疏散时间 requiredliftevacuationtime 电梯从提供疏散服务开始到完成一层或数层疏散所需的时间。
2 GB/T41122—2021
3.17
安全区域safearea 安全楼层safefloor 建筑物内已知不存在热、烟雾等危险的区域，人员可在该区域安全等候、进人或离开电梯。
3.18
总电梯疏散时间 total lift evacuation time 将所有需要通过电梯进行疏散的人员运送至主疏散出口层（3.14)所需的时间。 注：该时间从电梯在主疏散出口层启动疏散服务开始计算，直到电梯将所有人员疏散并返回至主疏散出口层。
3.19
建筑物信息指示buildingsign 由建筑物而非电梯提供的信息指示，用于告知建筑物使用者可供使用的疏散电梯的位置等信息。
4疏散电梯的要求
4.1确定电梯的数量和尺寸
为了计算提供足够疏散服务所需电梯的数量和尺寸，应确定指定电梯或电梯组的输送能力。计算电梯输送能力，电梯设计者需要附录B中的详细信息。
建筑设计者还应提供可能影响输送能力或辅助电梯设计者理解与疏散方案相关的任何其他建筑物特定信息。
应当认识到，一部或多部电梯可能因某种原因而无法使用，这可能是由于有计划的维护、修理等引起的，在计算输送能力时应考虑这一点。这应通过假设在具有多部电梯的建筑物中，在任何给定时间至少有一部电梯不可用，因此应从计算中移除。
在确定电梯的尺寸时，宜假定如果一部电梯轿厢到达楼层时没有足够的空间供人进人，则存在恐慌和/或超载的风险。这可能发生在有轮椅在轿厢中，相对于其重量而言，占用较大轿厢面积的情况下。 为避免出现这种情况，所选轿厢的尺寸应在适合容纳一台轮椅的情况下，仍可同时为多名乘客提供足够的空间。
根据附录B中的信息，电梯制造单位可计算出电梯的数量和速度。 4.2电梯设备的保护
电梯井道、机房或位于井道外的机器空间宜完全封闭，该空间内的温度由电梯制造单位与建筑物管
理者协商确定，宜维持在设备的可接受水平。
水可能有多个来源，包括消防水带，虽然预计水带不会被故意地朝向电梯或电梯设备。 需要制定一系列措施来避免进水时产生不必要的故障。电梯底坑内应设置传感器监测水位，例如： a）如果探测到水位低于底坑内设备、滑轮等，应向消防指挥中心和建筑设备管理系统发出警告，
但电梯应继续运行；和/或 b）在水位达到滑轮或其他设备时，电梯应退出服务。
4.3使用者候梯和乘梯环境
为确保使用者的安全，当电梯机器空间、井道和位于井道外的候梯厅中存在可能造成人员伤害或电梯设备故障的烟雾或高温时，应进行监测。
不应由电梯监测这些情况，但电梯应对监测装置发送的信息做出适当响应。 当某楼层中探测到不安全情况，电梯不应在该楼层及相关的楼层停靠。 如果在井道或机器空间探测到不安全情况，电梯应在第一个可用的安全区域退出服务。
3
