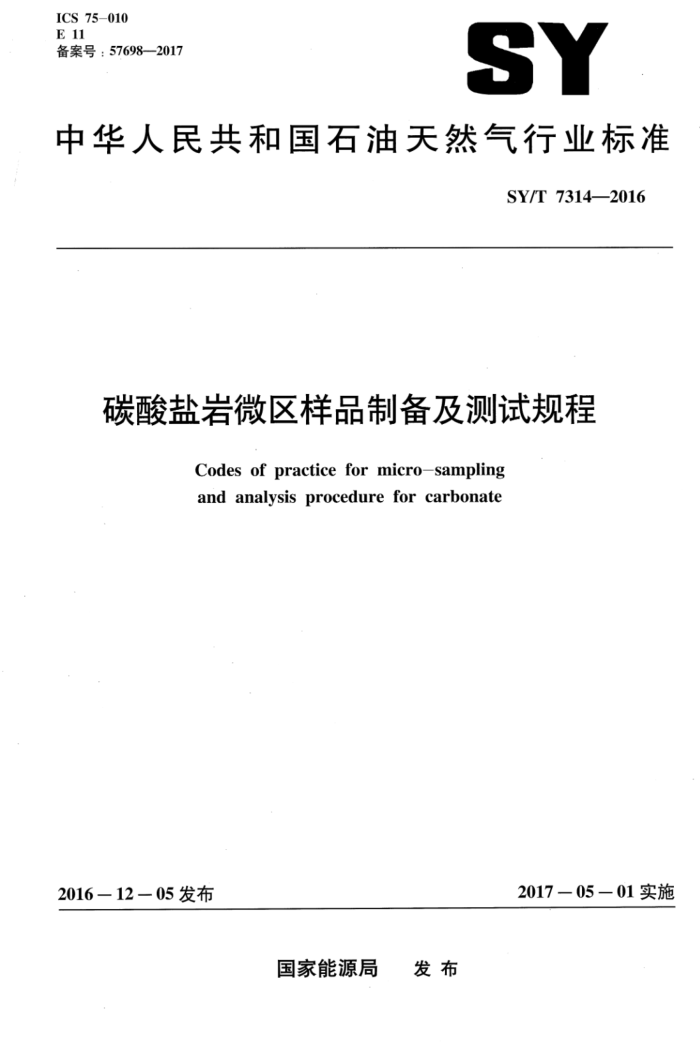

ICS 75-010 E 11 备案号：57698—2017
SY
中华人民共和国石油天然气行业标准
SY/T73142016
碳酸盐岩微区样品制备及测试规程
Codes of practice for micro-sampling and analysis procedure for carbonate
2017－05－01实施
2016—12—05发布
国家能源局 发布 SY/T 7314—2016
目次
前言. 范围
1
2 规范性引用文件 3 仪器设备和材料 4 微区组构样品制备 5 微区样品测试质量要求
6
附录A（资料性附录） 碳酸盐岩微区样品制备记录示例表 SY/T7314—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司提出。 本标准由石油地质勘探专业标准化委员会归口。 本标准主要起草单位：中国石油杭州地质研究院。 本标准参加起草单位：中国石油西南油气田分公司勘探开发研究院、中国石油勘探开发研究院石
油地质实验研究中心、中国石化无锡石油地质研究所、中国石油塔里木油田公司质量检测中心。
本标准起草人：沈安江、潘立银、胡安平、王永生、郑平、霍元申、马亮帮、姜晨光、韦东晓、 乔占峰、倪新锋、郑剑锋。
II SY/T 7314—2016
碳酸盐岩微区样品制备及测试规程
警示：使用本标准的人员应有正规实验室工作的实践经验，本标准并未指出所有可能的安全问题
使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本标准规定了碳酸盐岩微区样品制备及测试要求。 本标准适用于碳酸盐岩微区样品制备及测试
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17672岩石中铅、锶、钕同位素测定方法 SY/T5163沉积岩中黏土矿物和常见非黏土矿物X衍射分析方法 SYT5238＇有机物和碳酸盐岩碳、氧同位素分析方法 SY/T5368岩石薄片鉴定 SY/T5913岩石制片方法 SY/T5916 岩石矿物阴极发光鉴定方法 SY/T 6027 岩石矿物电子探针定量分析方法 SY/T6404 沉积岩中金属元素的电感耦合等离子体原子发射光谱分析方法
3仪器设备和材料
3.1 岩石薄片制备系统。 3.2偏光显微镜。 3.3阴极发光仪。 3.4 分析天平，感量为0.1mg。 3.5牙钻，钻头直径大于500um。 3.6微钻取样装置，钻头直径为50um～500um。 3.7 激光显微取样装置，激光波长为1.064um，光斑直径不大于10um。 3.8 丙酮，分析纯。 3.9 无水乙醇，分析纯。
4微区组构样品制备 4.1采样
观察野外露头或岩心的岩石类型、沉积一成岩现象并进行描述、记录和拍照，根据研究需求选取
1 SY/T 7314—2016
代表性的部位进行取样，并对样品进行编号、描述和拍照。 4.2制片 4.2.1阴极发光薄片按SY/T5913中的制片要求执行。 4.2.2抛光岩片厚度为5mm以上、双面抛光。抛光岩片与阴极发光薄片应对称切片。 4.2.3激光薄片厚度为50um～100um、单面抛光、不盖片。胶固、粘片、磨片按SY/T5913中偏光薄片的制片要求执行。 4.3确定碳酸盐岩微区组构 4.3.1通过偏光显微镜、阴极发光仪观察确定原岩和不同世代的胶结物，按照SY/T5368和SY/T5916 的有关规定进行观察，并拍照标记。 4.3.2挑选同一世代、成分较均一、具有代表性的碳酸盐岩微区组构作为取样对象，并拍照标记。 4.4微区样品制备 4.4.1牙钻样品制备 4.4.1.1根据4.3.2所确定的碳酸盐岩微区取样对象，如果微区直径大于1mm，选择利用牙钻对抛光岩片进行取样。 4.4.1.2取样量大于1g，如果抛光岩片中样品数量不足，再按照4.2.2重新取样，所取样品用玛瑙钵研磨至0.075mm。将所取样品编号、称重、记录，样品制备记录参见附录A。 4.4.2微钻样品制备 4.4.2.1根据4.3.2所确定的碳酸盐岩微区取样对象，如果微区直径为200μm～1mm，选择利用微钻对抛光岩片进行取样。 4.4.2.2取样量大于50mg，如果抛光岩片中样品数量不足，再按照4.2.2重新取样，所取样品用玛瑙钵研磨至0.075mm。将所取样品编号、称重、记录，样品制备记录参见附录A。 4.4.3激光显微取样及制备 4.4.3.1如果微区组构直径小于200um，用激光显微取样法在激光薄片上取样。 4.4.3.2慢慢加热激光薄片，待胶体熔化后，用镊子将岩片取下，放人盛有不同溶剂的烧杯中浸泡直至胶清洗干净，冷杉胶胶粘的岩片使用无水乙醇浸泡，“501”或“502”胶粘的岩片使用丙酮浸泡。 将取出的岩片在烘箱内105℃条件下烘2h。 4.4.3.3在偏光显微镜下观察所取出的岩片，用记号笔圈定与阴极发光薄片中一致的微区取样对象并拍照。 4.4.3.4在10-4Pa～10-5Pa真空条件下，用氨氛激光器在显微镜下对准样品中记号笔所圈定范围内的微区组构，使用激光使碳酸盐受热分解得到二氧化碳。 4.4.3.5在真空净化系统中利用冷阱原理收集二氧化碳。
5微区样品测试 5.1牙钻取样样品测试 5.1.1X衍射全岩矿物分析按照SY/T5163的规定执行，应检测白云石有序度，完成后将粉末样品回 2 SY/T7314—2016
收继续使用。 5.1.2碳、氧同位素测试按照SY/T5238的规定执行。 5.1.34 锶同位素测试按照GB/T17672的规定执行。 5.1.4微量元素测试按照SY/T6404的规定执行。 5.2微钻取样样品测试 5.2.1X衍射全岩矿物分析按照SY/T5163的规定执行，应检测白云石有序度，完成后将粉末样品回收继续使用。 5.2.2碳、氧同位素测试按照SY/T5238的规定执行。 5.2.34 锶同位素测试按照GB/T17672的规定执行。 5.3 激光显微取样样品测试
激光显微取样所制备的样品进行碳、氧同位素测试，测试要求按照SY/T5238的规定执行。 5.4薄片微区测试
激光薄片进行电子探针分析，测试要求按照SY/T6027的规定执行。
6质量要求
原始样品照片清晰、描述齐全，显微照片及阴极发光照片清晰、描述齐全，微区取样位置标识清晰、描述记录准确，微区测试数据准确。 SY/T7314—2016
附录A （资料性附录）
碳酸盐岩微区样品制备记录示例表
碳酸盐岩微区样品制备记录见表A.1。
表A.1 碳酸盐岩微区样品制备记录表
井深 m
层位 栖霞组 岩性 白云岩
样号 XX1-1 地区 XX1
2700
编号
S-
原始 中晶白云岩。原岩结构已无法识别。晶问孔发育
原始样品照片
样品
描述 但局部区域致密
偏光 中晶白云岩。由两种晶形的白云石纽成。 薄片 微区组构①：中晶自形白云石，具有明显的“雾显微 一亮边”构造，由该类白云石构成的区域发育照片 晶间孔。 及微 微区组构②：中晶它形白云石，该类白云石不具区组 环带构造，呈紧密镶嵌接触，不具晶间孔。但在构描 它形白云石与自形白云石过渡区域。它形白云石述 发育“亮边”
偏光薄片显微照片
中晶白云岩。由两类白云石组成。 微区组构①：中晶自形白云石，具“雾心一亮边构造”，其中“雾心”呈均一的、中等强度橘红色阴极
T
阴极 发光，“亮边”呈明暗相问的环带状发光，一般具6 发光 条环带。 分析 微区组构②：中晶它形白云石，呈均一的、中等强
阴极发光照片
度橘红色阴极发光，但在它形白云石与自形白云石过渡区域，它形白云石发育“亮边”，且“亮边” 呈明暗相间的环带状发光
200μm
直径 取样量 mm
编号
微区组构
取样点1 XX1-1-
mg 3640
抛光岩片微区取样位置及取样记录
中晶自形白云石微区组构
3 直径 取样量 mm
@ 编号
mg
取样点2 XX1-1
中晶它形白云石
2
2620
②
A SY/T7314—2016
附录A （资料性附录）
碳酸盐岩微区样品制备记录示例表
碳酸盐岩微区样品制备记录见表A.1。
表A.1 碳酸盐岩微区样品制备记录表
样号 XX1-1 地区 XX1 井深 2700 层位 栖霞组 岩性
编号 S-I
白云岩
m
原始样品描述
原始样品照片
中晶白云岩。原岩结构已无法识别。晶间孔发育，但局部区域致密
偏光 中晶白云岩。由两种晶形的白云石组成。 薄片 微区组构①：中晶自形白云石，具有明显的“雾显微 一亮边”构造，由该类白云石构成的区域发育
中
偏光薄片显微照片
照片 晶间孔。 及微 微区组构②：中晶它形白云石，该类白云石不具区组 环带构造，呈紧密镶嵌接触，不具晶间孔。但在构描 它形白云石与自形白云石过渡区域，它形白云石述 发育“亮边”
中晶白云岩。由两类白云石组成。 微区组构①：中晶自形白云石。具“雾心一亮边构造”，其中“雾心”呈均一的、中等强度橘红色阴极
阴极 发光，“亮边”呈明暗相间的环带状发光，一般具6 发光 条环带。 分析 微区组构②：中晶它形白云石，呈均一的、中等强
阴极发光照片
②
度橘红色阴极发光，但在它形白云石与自形白云石过渡区域，它形白云石发育“亮边”，且“亮边” 呈明暗相间的环带状发光
200μm
直径 取样量 微区组构 mm
编号
取样点1 XX1-1
mg 3640
抛光岩片微区取样位置及取样记录
中晶自形白云石微区组构
3
① 编号
直径 取样量 mm
mg
取样点2 XX1-1-
中晶它形白云石
2
2620
②
4
