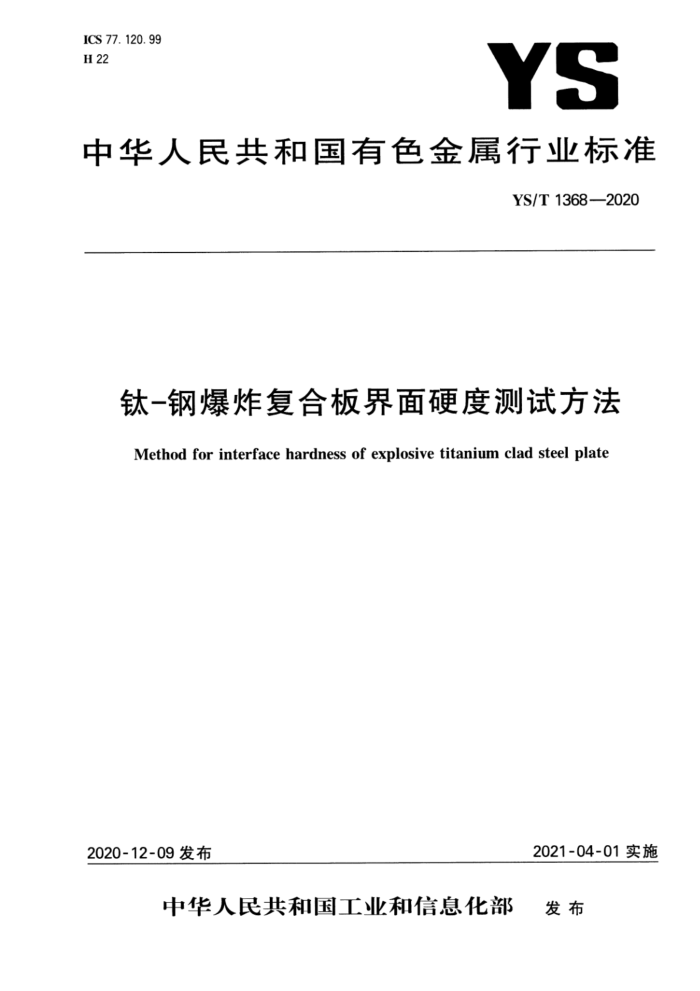

ICS 77. 120. 99 H 22
YS
中华人民共和国有色金属行业标准
YS/T 1368—2020
钛一钢爆炸复合板界面硬度测试方法
Method forinterfacehardness of explosivetitaniumclad steel plate
2021-04-01实施
2020-12-09发布
中华人民共和国工业和信息化部 发布 YS/T1368—2020
前言
本标准按照GB/T1.1--2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：西安汉唐分析检测有限公司、宝钛集团有限公司、西部新锆核材料科技有限公司、
西安天力金属复合材料股份有限公司、广东省工业分析检测中心、南京宝色股份公司、中国船舶重工集团公司第十二研究所。
本标准主要起草人：武晶晶、石科学、史文、何伟、梁伟、张浩、王礼营、黄增鑫、武超群、燕辉、赵教育、 李笑、张涛、黄显芝、刘鸿彦、袁满。 YS/T1368—2020
钛一钢爆炸复合板界面硬度测试方法
1范围
本标准规定了钛-钢爆炸复合板界面硬度的测试方法。 本标准适用于试验力为49.3N，压痕对角线长度范围为0.020mm1.400mm的钛-钢爆炸复合板
界面维氏硬度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 GB/T4340.2金属材料维氏硬度试验 验第2部分：硬度计的检验与校准
3术语和定义
下列术语和定义适用于本文件。
3. 1
钛-钢爆炸复合板结合区titaniumcladsteelplatejunctionzone 爆炸复合板的结合界面以及附近的薄层区域
3. 2
钛侧界面硬度titaniumsideinterfacehardness 钛-钢爆炸复合板结合区靠近钛侧的维氏硬度值。
3.3
钢侧界面硬度steel sideinterfacehardness 钛-钢爆炸复合板结合区靠近钢侧的维氏硬度值。
4原理
钛-钢爆炸复合板结合区域狭小，但结合界面两侧软硬差异明显。采用维氏硬度计对钛侧界面硬度和钢侧界面硬度进行测试。
51 仪器设备
维氏硬度计：维氏硬度计及硬度计压痕测量装置应符合GB/T4340.2中的规定。
1 YS/T1368—2020
6样品
6.1样品制备 6.1.1样品应加工成长和宽均为15mm的长方体。样品高度方向钢材宜为5mm，钛材应保留原始厚度。 6.1.2样品测试面应为钛-钢爆炸复合板的纵向面。为保证测试面与其相对面平行，推荐将锯切加工后的样品毛坏料用刨床进行加工。样品制备应避免机加工步骤中产生的任何损伤，例如由于过热或冷加工引起的损伤。
6.2样品抛磨
样品应经过表面抛磨处理，以达到镜面光洁度，无磨制缺陷，并确保复合板钛材、钢材在同一个水平面上。 6.3样品腐蚀
选择只对钢材有明显腐蚀性的腐蚀剂对样品进行腐蚀，腐蚀深度以不影响压痕尺寸测量精度为宜。 推荐腐蚀剂为4%体积分数的硝酸（p=1.42g/mL），96%体积分数的无水乙醇。腐蚀时间不超过5s。
7试验步骤
7.1试验在10℃35℃室温下进行。 7.2检查维氏硬度计，确保硬度计各部件处于正常状态。 7.3使用0.5kgf试验力进行测试。 7.4使用标准硬度块进行维氏硬度计的设备校准，确保误差在允许范围内。 7.5将样品安放在样品台上或夹持在样品台的夹具内，并使样品表面与压头轴线垂直。 7.6使用维氏硬度计上的低倍物镜进行聚焦，直到试验人员可以清晰的看到钛钢爆炸复合板的结合界线。在施加试验力之前，再使用高倍物镜进行最终聚焦，找到最合适的位置进行硬度测试。 7.7应按照图1所示选择钛-钢爆炸复合板样品测试面上的压痕位置：当结合界面有明显波峰波谷时，界线两侧的压痕位置应选择结合界线的波峰或波谷处，见图1a）；当结合界面无明显波峰波谷时，界线两侧的压痕位置可随机选择，见图1b)。压痕菱形距离结合界线最近的一个端点与结合界线的距离应不超过10μm。 7.8检查钛材基体硬度值时，压痕中心到结合界线的距离应≥1.4mm；检查钢材基体硬度值时，压痕中心到结合界线的距离应≥1.2mm。当爆炸复合板钛材厚度<1.4mm时，可不测量钛材基体硬度值， 7.9使压头与样品表面接触，垂直于测试面施加试验力，加力过程不应有冲击和振动，直至试验力施加至0.5kgf。从加力开始至全部试验力施加完毕的时间应不超过10s。 7.10压头下降速度应在15um/s～70μm/s。 7.11保持试验力15S，然后自动移除。 7.12对压痕的测量按GB/T4340.1的规定进行。
8试验数据处理
8.1钛侧界面硬度与钢侧界面硬度各测试5点；钛材基体和钢材基体硬度各测试3点。 8.2测试结果保留三位有效数字。 2 YS/T 1368-2020
钢
钢
A
0
O
≥1.2 mm
>1.2mm
A
A A
?
A D
0
?
>1.4 mm
>1.4 mm
A
A
A
A
钛
钛
b）无明显波蜂波谷样品硬度压痕分布
a）有明显波峰波谷样品硬度压痕分布
图1 界面硬度压痕分布示意图
9试验报告
试验报告至少应给出以下几个方面的内容：
样品；所使用的标准；结果；观察到的异常现象；试验日期。 2890
