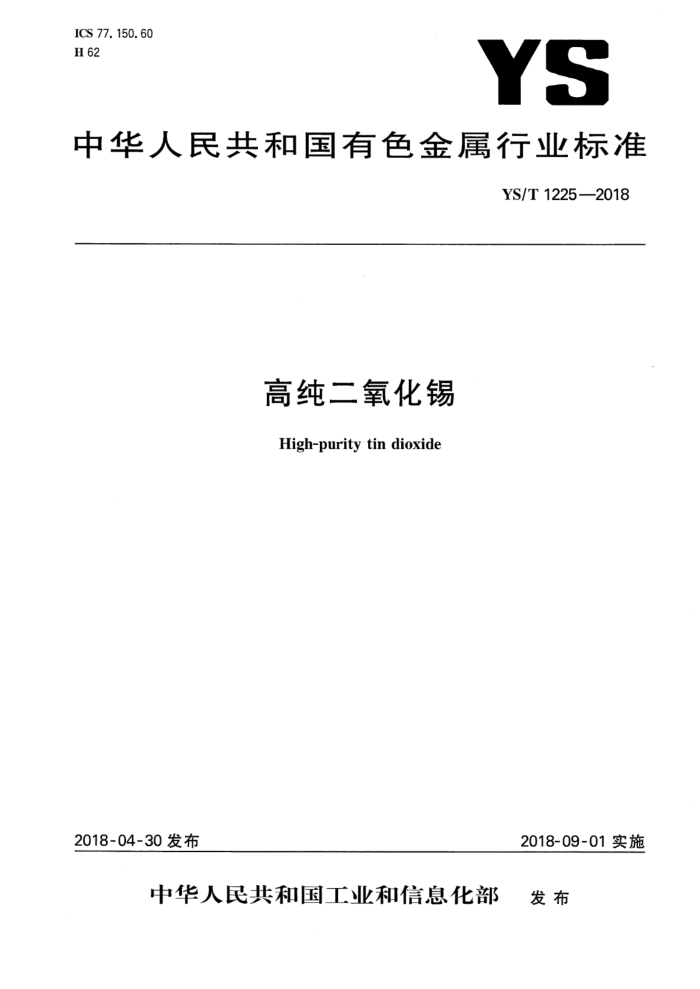

ICS 77.150.60 H 62
YS
中华人民共和国有色金属行业标准
YS/T 1225—2018
高纯二氧化锡 High-puritytin dioxide
2018-04-30 发布
2018-09-01实施
中华人民共和国工业和信息化部 发布 YS/T1225—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：株洲冶炼集团股份有限公司、西北稀有金属材料研究院。 本标准主要起草人：谭仪文、林文军、廖贻鹏、付卓英、王松涛、征卫星、左宁伟。 YS/T1225—2018
高纯二氧化锡
1范围
本标准规定了高纯二氧化锡的要求、试验方法、检验规则及包装、标志、运输与贮存、质量证明书及订货单(或合同)内容等。
本标准适用于以锡为原料，经湿法或其他方法制成的高纯二氧化锡产品。产品主要用于ITO、半导体、光电等领域。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文 其最新版本（包括所有的修改单）适用于本文件
A
GB/T 191 包装储运 图示标志 GB/T 5314 粉末冶 用粉末 取样方法 GB/T 8170 数值修约 规则与极限数值的表示和判定 GB/T 19077 粒度分 布 激光行行射法 GB/T 19587 气体吸附 BET法测定固态物质比表面积 GB/T 23274.8 二氧化锡化学分析方法第8部分：灼烧失重的测定 重量法
金
3要求
3.1产品分类
产品按化学成分分为两个牌号：4N、5N 3.2 化学成分 3. 2.1 产品化学成分应符合表1规定。
表1 高纯二氧化锡的化学成分表
化学成分（质量分数）/%
牌号 SnO2,
杂质元素，不大于
不小于
Ni
T1 杂质总和
Fe
Al
Cu
Pb
Cd
Zn
Cr
4N 99. 99 0. 003 0.001 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005 0. 01 5N 99.999 0.0002 0.0001 0.0001 0.0001 0.00005 0.00005 0.00005 0.00005 0.00005 0. 001
注1：SnO，含量为100%减去杂质总和的余量。 注2：杂质总和为包括但不限于表中所列杂质元素质量分数之和。
3.2.2 灼烧减量应不大于0.5%，需要检测但不参与减量。
- YS/T1225—2018
5.4.2制样
5.4.2.1将所取试样合并，充分混匀，缩分制成4份，每份试样量约100g，供需双方各一份，仲裁样两份。 5.4.2.2每份样品必须立即装入干燥、密封容器中，贴上标签， 5.4.2.3标签需注明生产单位、产品名称、样品编号、产品批号、数量、分析元素、取样日期、取样人等，并在样品容器的封口处粘贴封条，封条须供需双方签章认可待检。 5.5检验结果的判定 5.5.1检验结果的数值修约和修约后数值的判定分别按GB/T8170中的规定进行 5.5.2产品的化学成分的检验结果与本标准或订货单（或合同）的规定不符时，则判该批产品不合格。 5.5.3产品的粒度分布、比表面积的检验结果与本标准或订货单（或合同)的规定不符时，应从该批产品中再取双倍于5.4规定的试样量进行重复检验，复验结果均符合本标准或订货单（或合同）的规定，则判该批产品合格，否则判该批产品不合格 5.5.4产品的外观质量与本标准或合同（或订货单）的规定不符时，则判该桶（袋）产品不合格。
6包装、标志、运输与存、质量证明书
6.1包装
产品用塑料袋或塑料瓶密封包装，外用纸桶、塑料桶或塑料袋封装，每桶（袋）净重0.5kg土 0.015kg、1kg±0.015kg、10kg±0.15kg和25kg±0.25kg 6.2标志
每桶产品上应贴上醒目且不易脱落的标签，其上注明产品名称、商标、本标准的编号、批号或生产日期、等级、净重、厂名和厂址及GB/T191的防雨标志。 6.3运输
产品在运输过程中应防潮、防水、防火、防酸碱，应避免撞击和跌落。
6.4贴存
产品应存放于清洁、干燥、防雨淋、通风、避免光照射及无酸碱的库房中。 6.5其他
需方如对产品的标志、包装、运输、贮存等有特殊要求时，由供需双方商定。 6.6质量证明书
每批产品应附有产品质量证明书（合格证），其上注明： a) 生产厂家名称和商标、地址、电话、传真； b) 产品名称、牌号； c) 批号； d) 净重和件数； e) 各项分析检验结果和质量检测机构印记：
3 YS/T12252018
f) 本标准编号； g) 出厂日期。
订货单（或合同）内容
1
本标准所列材料的订货单（或合同)内应包括下列内容： a) 产品名称； b) 产品牌号； c) 化学成分、比表面积、物理规格、外观质量等特殊要求； d) 重量； e) 包装形式； f) 本标准编号； g) 其他。 YS/T1225—2018
附录A (资料性附录）
高纯二氧化锡中Fe、Al、Cu、Pb、Cd、Ni、Zn、Cr、TI量的测定电感耦合等离子体质谱法
A.1范围
本附录规定了高纯二氧化锡中铁、铝、铜、铅、镉、镍、锌、铬、铊量的测定方法本附录适用于高纯二氧化锡中铁、铝、铜、铅、镉、镍、锌、铬、铊等多元素同时测定，也适用于其中一个
元素或任意几个元素组合的测定。各元素测定范围见表A.1。
表A.1元素测定范围
元素 Zn Cr
元素 Fe Al Cu
测定范围/% 0.00005~0.005 0.00005~0.002 0.00005~0.001
测定范围/% 0.00005 00 0.00005~ 0.001 0.00005 100
测定范围/% 0.00005~0.001 0.00005~0.001 0.00005~0.001
元素 Pb Cd Ni
TI
A.2方法提要
试料以盐酸溶解，在盐酸介质中，采用基体匹配法，在电感耦合等离子体发射光谱仪上，于各元素所对应的波长处测量发射强度
A.3试剂
制备溶液和分析用水均为二次去离子水，实验所用器血均用稀硝酸（1十4)浸泡后，用二次去离子水彻底清洗。 A.3.1 硝酸（p=1.42g/mL）。 A.3.2 盐酸（UP级)。 A.3.3 高纯锡（w≥99.999%）。 A.3.4 盐酸（1十19）。 A.3.5标准贮存溶液：铁、铝、铜、铅、、镍、锌、铬、铊标准贮存溶液，市售或自配，含量均为1.0mg/mL。 A.3.6标准溶液。 A.3.6.1铁、铝、铜、铅、镉、镍、锌、铬、标准溶液：分别移取10.00mL铁、铝、铜、铅、镉、镍、锌、铬、铊标准贮存溶液（A.3.5）于一100mL容量瓶中，用盐酸（A.3.4)稀释至刻度，混匀。各元素标准溶液浓度均为100μg/mL。 A.3.6.2铁、铝、铜、铅、镉、镍、锌、铬、铊标准溶液：分别移取1.00mL铁、铝、铜、铅、镉、镍、锌、铬、铊标准溶液（A.3.5)于一100mL容量瓶中，用盐酸（A.3.4)稀释至刻度，混匀。各元素标准溶液浓度均为 1.0uμg/mL A.3.6.3锡标准溶液：称取1.000g高纯锡（A.3.3)于300mL烧杯中，缓慢加人30mL盐酸（A.3.2），低温加热至溶解完全，取下冷却，用水移至100mL容量瓶并稀释至刻度，混匀。此溶液1mL含10mg 锡。
5 YS/T12252018
A.3.7 工作标准溶液的配制
按表A.2配制系列工作标准溶液。各标液中均加人与样品相对应的锡标准溶液（A.3.6.3）。
表A.2系列工作标准溶液
单位为μg/mL Std3 0. 20 0. 20 0. 20 0. 20 0.50 0. 20 0. 20 0. 20 0. 20
元素 Al Cu Cr Ni Fe Pb Si Cd TI
Stdo 0 0 0 0 0 0 0 0 0
Std1 0. 02 0. 02 0. 02 0. 02 0. 05 0. 02 0. 02 0. 02 0. 02
Std2 0. 05 0. 05 0. 05 0. 05 0. 20 0. 05 0. 05 0. 05 0. 05
A.4仪器
A.4.1电感耦合等离子光谱仪。交流净化稳压电源。 A.4.2氩气及氩气净化、供给系统。氩气纯度：(Ar)≥99.999%；氩气纯度不够时，可用氩气净化器净化。
A.5试样
试样烘干后保存于干燥器中。
A.6分析步骤
A.6.1试料
称取0.20g试样（A.5），精确至0.0001g。 A.6.2测定次数
独立地进行两次测定，取其平均值。 A.6.3空白试验
随同试料做空白试验。 A.6.4工作曲线的绘制
按照配制好的标准工作溶液（A.3.6），分别按Stdo、Std1、Std2、Std3顺序，于电感耦合等离子体发射光谱仪上，调整仪器至选定的工作条件下，测定标准溶液中各元素的光谱强度。 6
