前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由广州特种承压设备检测研究院提出，由广东省特种设备行业协会归口。 本标准起草单位：广东省特种设备检测研究院中山检测院、广州特种承压设备检测研究院、中山职
业技术学院、广州多浦乐电子科技有限公司、深圳市燃气集团股份有限公司、广东省特种设备检测研究院云浮检测院、广州枫叶管业有限公司、广东省特种设备检测研究院珠海检测院、广东省特种设备检测研究院、广东省特种设备检测研究院佛山检测院、广州声华科技有限公司、中山一鸣检验科技有限公司、 深圳市太科检测有限公司、汕头市超声仪器研究所有限公司、汕头市超声检测科技有限公司、广东运通仪器科技有限公司。
本标准主要起草人：林凯明、李智、富阳、李茂东、黄晖、李雁南、张胜军、辛明亮、丁俊才、安成名、张伟洪、何建兴、蔡勤、朱利洪、曹福想、夏舞艳、刘艳华、胡淼文、苏敏毅、陈和坤、褚钟错。
I T/GDASE00142020

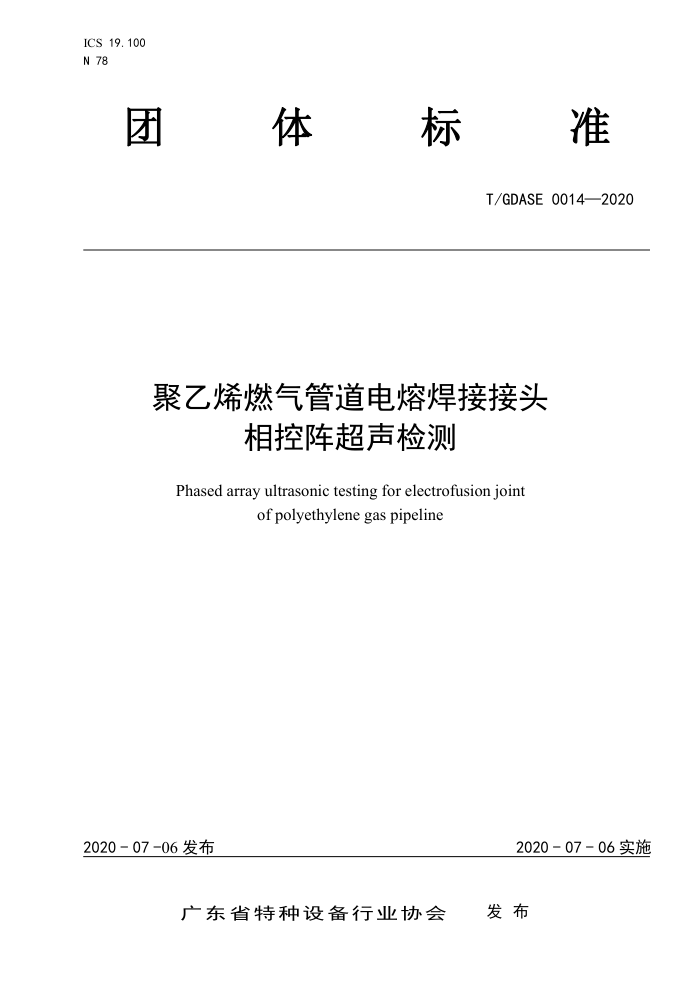

聚乙烯燃气管道电熔焊接接头相控阵超声检测
1范围
本标准规定了聚乙烯燃气管道电熔焊接接头相控阵超声检测的术语和定义、一般要求、检测工艺、 检测方法、检测程序、检测数据的分析及缺陷评定。
本标准适用于公称直径为40mm~400mm且公称壁厚为3.7mm~36.4mm的聚乙烯燃气管道电熔焊接
接头的相控阵超声检测，其它尺寸可参考执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
燃气用埋地聚乙烯（PE）管道系统第1部分：管材燃气用理地聚乙烯（PE）管道系统第2部分：管件无损检测仪器相控阵超声检测系统的性能与检验承压设备无损检测第1部分：通用要求燃气用聚乙烯管道焊接技术规则
GB/T 15558.1 GB/T15558.2 GB/T 29302 NB/T 47013.1 TSGD2002
：术语和定义
3
GB/T12604.1、GB/T15558.1、GB/T15558.2、GB/T32563界定的以及下列术语和定义适用于本文
件。 3. 1
焊接特征线 eigen-line 电熔接头超声图中电阻丝上方能够揭示熔融区边界的超声反射信号线。
3. 2
电阻丝错位wiredislocation 电阻丝不均匀排布或焊接过程中因电阻丝移位导致电阻丝分布不均匀的缺陷。
3.3
冷焊coldwelding 由于焊接输入热量不足，熔接界面上的分子因扩散缠绕不足而导致强度不足的缺陷。
3. 4
过焊over-heatwelding
1 T/GDASE00142020
由于焊接输入热量过多导致接头材料降解，使得熔接的粘结性能下降的缺陷。过焊时，伴随着孔洞和电阻丝错位等缺陷的产生。 3. 5
冷焊程度thedegreeofcoldwelding 冷焊时，电熔接头的焊接特征线与电阻丝的间距小于正常焊接接头。采用待检接头的焊接特征线
与电阻丝的间距与正常焊接接头的焊接特征线与电阻丝的间距相比较，用变小的百分比来表征。 3. 6
过焊程度thedegreeofover-heatwelding 过焊时，电熔接头的焊接特征线与电阻丝的间距大于正常焊接接头。采用待检接头的焊接特征线
与电阻丝的间距与正常焊接接头的焊接特征线与电阻丝的间距相比较，用变大的百分比来表征。 3. 7
电阻丝直径theresistancewirediameter 在超声检测图像中，管件上预埋电阻丝显示的直径。
3.8
电阻丝错位量theresistancewiredisplacement 电阻丝相距其正常位置的最大偏差。
4一般要求
4.1检测人员 4.1.1应符合NB/T47013.1的有关规定。 4.1.2应具有一定的聚乙烯管道制造、安装及焊接等方面的基本知识，能对聚乙烯管道相控阵检测中出现的问题做出分析、判断和处理。 4.1.3应取得UT-I证件2年以上，并通过聚乙烯管道焊接接头相控阵超声检测的专业培训和实践应用。 4.2检测设备和器材 4.2.1相控阵检测设备包括主机、探头、软件、扫查装置和附件，上述设备应成套或者单独具有产品质量合格证或制造厂出具的合格证明文件。相控阵检测设备的检验按照GB/T29302执行。 4.2.2相控阵主机应符合以下要求：
a）工作频率按-3dB测量至少包括1.0MHz～15MHz的频率范围； b): 具有分时激发和并时激发多个阵元，脉冲激发电压最大值不低于75V，增益可调，具有80dB
及以上的连续可调的衰减器，最小步进不大于1dB； c 水平线性偏差不大于1%，垂直线性偏差不大于5% d）具有超声波发射、接收、放大、数据自动采集、记录、显示和分析功能；
2 T/GDASE 0014—2020
e): 具有聚焦和修正算法以及时间延时控制软件，具备幅值测量、深度定位等自动分析功能： f)i 能进行线扫描和扇扫描，具有A、B、C、S型显示的功能，能存储、调出图像，并能将存储
的检测数据复制到外部存储器：
g） A扫描数字采样频率至少3倍于可能使用的最高探头标称频率，信号幅度的数字化分辨力至少
为8位（256级）； h) 具有时间增益修正（TCG）功能； i） 应定期校准，校准周期为一年。校准单位应为具有相控阵仪器校准能力的校准机构或仪器生产
厂家。
4.2.3相控阵探头应符合以下要求：
a) 由多个晶片（不少于32个）组成阵列，探头可加装用以辅助声束偏转的楔块或延迟块； b) 阵元实测的中心频率与标称频率的偏差不大于标称频率的10%： c) 所有阵元实测的-6dB频带相对宽度不小于标称值； d) 阵元灵敏度一致性需达到要求，标准差S不大于3dB； e) 阵元中心频率一致性需达到要求，变异系数C×V不大于3.3； f) 各相邻阵元间串扰值不大于25dB。
4.2.4扫查装置应符合以下要求：
a) 探头夹持部分在扫查时能保证声束朝向与焊缝长度方向夹角不变； b) 导向部分能在扫查时使探头运动轨迹与拟扫查轨迹保持一致； c) 具有确定探头位置的功能，可通过步进电机或位置传感器实现对位置的探测与控制，位置分辨
率不小于24step/mm。
4.2.5 结合焊接接头的表面平整程度，选择耦合剂：
a） 对表面平整的焊接接头；应采用透声性好，目且不损伤检测表面的耦合剂，如浆糊、甘油和水等 b) 对表面不平整的焊接接头，应采用其声速与聚乙烯材料相同或接近，声阻抗与聚乙烯材料相差
不大的耦合剂。推荐使用由甘油、水玻璃等按一定比例混合配制而成的稠状耦合剂。
4.2.6试块包括标准试块和对比试块：
a) 标准试块包括PE-A、PE-B，其规格尺寸和要求分别见附录A、附录B； b) 对比试块的外形尺寸应能代表被检工件的特征，厚度与被检工件厚度相对应，也可采用相同或
相近材质的正常电熔焊接接头作为对比试块。试块中的反射体可以是人工缺陷或者是正常焊接接头中分布整齐的电阻丝。
5检测工艺
5.1相控阵检测工艺文件
相控阵检测工艺文件应至少包括以下内容：
被检工件基本情况及检测区域说明，包括被检工件的材料、几何形状、产品编号及检测面等；
a)
b) 检测设备类型，包括仪器生产厂家、仪器具体型号、产品序列号及上一次校准日期等：
相控阵探头类型及参数，包括晶片的频率、阵元数量、阵元宽度、阵元间距等； d) 相控阵楔块类型及参数，包括楔块声速、楔块外形尺寸及夹角等；
c)
3 T/GDASE 00142020
e) 聚焦法则的详细信息，包括激发孔径的大小、扫描类型及聚焦深度等； f) 该系统的校准方式，包括具体的校准试块及方法等； g） 扫查区域的数据采集及记录，包括耦合剂类型、扫查方式、扫查范围及对应的扫查数据等； h)） 缺陷的评定，包括各个缺陷的具体数据、总体评判及对应验收级别等。
5.2工艺验证试验
工艺验证试验应在对比试块上进行，将拟采用的检测工艺应用到对比试块上进行检测，通过工艺验证的检测结果应能清楚地显示对比试块中的反射体。
6检测方法
6.1检测区域
检测区域应包含电熔焊接接头熔融区加上两侧各至少5mm的母材 6.2扫查方式的选择
选用在焊缝区域轴向扫查和沿外层套管外表面360°周向扫查的方法进行检测。 6.3探头的选择 6.3.1聚乙烯管道电熔接头相控阵超声检测用探头采用一维线阵探头。 6.3.2探头声束汇聚区范围应能满足检测聚乙烯管道电熔接头内缺陷深度的要求。 6.3.3探头激发孔径长度应大于电熔接头单边熔接区宽度，要求覆盖单边电熔接头的检测区域，探头激发孔径宽度应小于10mm，使探头与管件外圆弧面有良好的耦合。 6.3.4探头频率应根据管件厚度选定。不同管件厚度范围适用的探头频率可按照表1选取。
表1不同管件厚度适用的探头频率
PE管件厚度t/mm
频率J/MHz
J26 4 t≤10 10 6.4探头的布置及软件设置 6.4.1探头的布置
采用线扫描对焊缝进行覆盖，探头平行于管件轴线，在焊缝区域轴向扫查和沿外层套管外表面360° 周向扫查，见图3。
