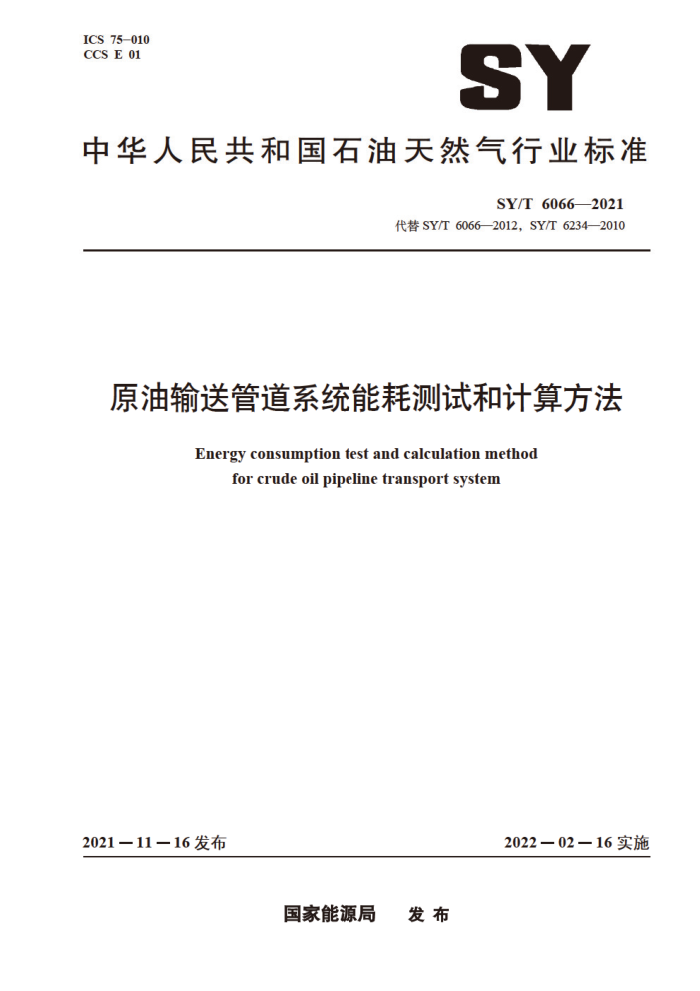

ICS 75-010 CCS E 01
SY
中华人民共和国石油天然气行业标准
SY/T 60662021
代替 SY/T 60662012，SY/T 6234—2010
原油输送管道系统能耗测试和计算方法
Energy consumption test and calculation method
for crude oil pipeline transport system
2021—11－16 发布
2022－02－16实施
国家能源局 发布 SY/T 60662021
目 次
前言 1范围 2 规范性引用文件 3 术语和定义
符号测试准备 6 测试要求测试项目及测试方法
4
5
7
7.1 测试项目 7.2 测试方法 8 计算方法 8.1 符号和单位 8.2 计算参数基准 8.3 测试数据的处理 8.4 主要耗能设备 8.5 输油站 8.6 管道 8.7 原油输送管道系统测试报告的编写
-
-
10 10 10 11 14 .17
9
9.1 报告封面或页 9.2 正文附录A（规范性）热平衡测定法附录B（规范性）导热系数测定法参考文献· SY/T 60662021
前言
本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草。
本文件代替SY/T6066一2012《原油输送管道系统能耗测试和计算方法》、SY/T6234一2010《理
地输油管道总传热系数的测定》。本文件以SY/T6066—2012为主，整合了SY/T 6234—2010的内容，与SY/T6066一2012相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了封面标准英文名称（见封面，SY/T60662012的封面）； b）删除了术语“输油站电能利用率”“输油站热能利用率”及其定义、计算方法（见SY/T6066
2012的3.4、3.5、7.5.3、7.5.4）； c）增加了“原油输送管道系统”的术语及其定义（见3.1）； d）更改了术语“能量利用率”“输油周转量”及其定义（见3.2、3.3，SY/T60662012的3.2、3.7）； e）增加了第4章“符号”（见第4章） f）增加了站内是否有加热炉等主要耗能设备的能效智能在线感知的检查内容（见5.5）； g）增加了测试人员在测试期间应遵守的HSE要求（见6.5）； h）增加了输油站的测试项目（见7.1.2） i）更改了站内各点温度和压力的测试仪器和测点位置（见7.2.4、7.2.5，SY/T60662012的
6.2.3、6.2.4) j）增加了“输油站输送效率”“输油站平均输送效率”定义和计算方法（见8.5.2和8.5.3）； k）增加了管道的测试项目要求（见8.6） 1）更改了SY/T6234—2010相关内容为附录（见附录A和附录B，SY/T6234—2010)。 请注意本文件的某些内容可能涉及专利。 本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会石油工业节能节水专业标准化技术委员会（CPSC/TC24）提
出并归口。
本文件起草单位：国家管网集团北方管道有限责任公司、中国石油大学（北京）、东北石油大学、 国家石油天然气管网集团有限公司油气调控中心、国家管网集团东部原油储运有限公司、中油国际管道有限公司、中国石油天然气股份有限公司辽河油田分公司。
本文件主要起草人：刘国豪、侯磊、成庆林、曹莹、李洪杰、潘腾、刘振方、刘啸奔、王玮、王乾坤叶芳、王、袁运栋、杨凯、王华青、张玉蛟、王海东、冯少广、孙巍、卢晨、穆承广、李东阳、田望、 张帅、李博、柳建军、闫锋、马云宾、杨杨、李洋、崔博、陈立达、杨爱兴。
本文件及其所代替文件的历次版本发布情况为：
SY/T6066—1994，SY/T60662003，SY/T6066—2012 SY/T 6234—1996,SY/T 6234—2003,SY/T 6234—2010。
II SY/T 60662021
原油输送管道系统能耗测试和计算方法
1范围
本文件规定了原油输送管道系统能耗测试和计算的要求与方法。 本文件适用于原油输送管道系统的能耗测试和计算。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注目期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1884 原油和液体石油产品密度实验室测定法（密度计法） GB/T 2589 综合能耗计算通则 GB/T4756 石油液体手工取样法 GB/T 8929 原油水含量的测定 蒸馏法 GB/T 9109.5 石油和液体石油产品动态计量 量第5部分：油量计算 GB/T 10180 工业锅炉热工性能试验规程 GB/T 12497 三相异步电动机经济运行 GB/T 16666 泵类液体输送系统节能监测 GB/T 34867.1 电动机系统节能量测量和验证方法 第1部分：电动机现场能效测试方法 GB50253 输油管道工程设计规范 SY/T 5669 石油和液体石油产品 立式金属罐交接计量规程 SY/T 6381 石油工业用加热炉热工测定 SY/T 7517 原油比热容的测定方法
3术语和定义
GB50253界定的以及下列术语和定义适用于本文件
3.1
原油输送管道系统 oil transport pipeline system 由输油站、储库、管道线路组成的系统。 注：原油输送管道系统范围包括从成品原油外输首站及其后面的输送系统。
3.2
能量利用率 energy utilization efficiency 设备或站场出口处（输出端）介质具有的能量与供给能量及输入端介质带入能量之和的比值，用
百分数表示。 3.3
输油周转量oil pipeline transport turnover volume 测试期内，输油管道输送原油量与输送距离的乘积。
1 SY/T 60662021
4 符号
下列符号适用于本文件。 8 管道外壁至土壤的换热系数 B 输油站燃料消耗量 Bgl 第1个输油站耗气量 Bo: 第1个输油站耗油量 b 计算系数 CBin 锅炉人口处水的定压比热容 CBout 锅炉出口处热水或蒸汽的定压比热容 CHFin 加热炉人口处原油的定压比热容 CHFout 加热炉出口处原油的定压比热容 G 原油的定压比热容 Cin 输油站输人原油的定压比热容 Cout 输油站输出原油的定压比热容 CT 平均油温下的原油比热容 D 管道防腐层表面外径（与土壤接触的管道外壁） d 管道钢管的内径 Ean 锅炉输人热量 Erin 加热炉输入热量 Eurin 进入管道的各种介质相对于基准温度所带入的热能 Eroat 管道输出的各种介质相对于基准温度所带出的热能 Expin 进人管道的各种介质相对于基准压力所带入的压力能 Exgout 管道输出的各种介质相对于基准压力所带出的压力能 En 输油站供给原油的热能 Earin 输油站输人原油带人的热能 Esout 输油站输出原油带出的热能 Expin 输油站输人原油带人的压能 Espout 输油站输出原油带出的压能 6f 被测管线中第j个测点和第升1个测点间距长度的权重系数 fj 被测管线中第j个管段的权重系数（热平衡法） hj 被测管线中第个管段的权重系数（导热系数法） G 管输油流的质量流量 Ggin 锅炉入口的水流量 GBout 锅炉出口的热水或蒸汽流量 2
W/ (m.℃) kg/h或m/h
m/h kg/h
kJ/ (kg-℃) kJ/ (kg-℃) kl/ (kg - ℃) kJ/ (kg-℃) kJ/ (kg-℃) k]/ (kg-℃) kJ/ (kg-℃) J/ (kg-℃)
m m kJ/h kJ/h kJ/h kJ/h kJ/h kJ/h kJ/h kJ/h kJ/h kJ/h kJ/h
kg/s kg/h kg/h
