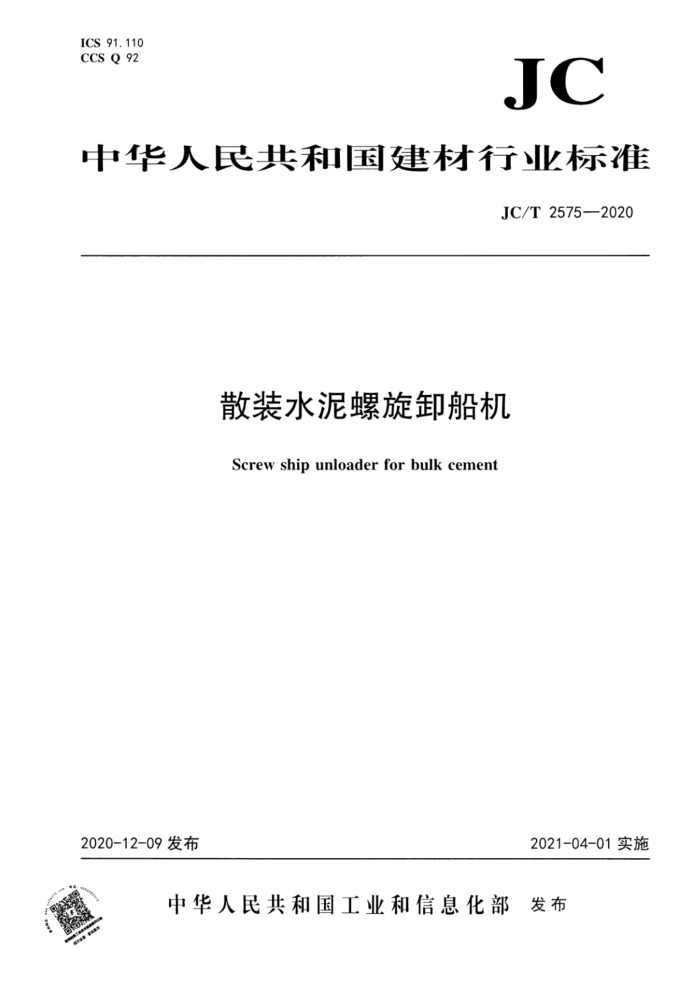

ICS 91.110 CCSQ92
JC
中华人民共和国建材行业标准
JC/T 2575—2020
散装水泥螺旋卸船机
Screwshipunloaderforbulkcement
2021-04-01实施
2020-12-09发布
中华人民共和国工业和信息化部发布 JC/T 2575—2020
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出本文件由全国建材装备标准化技术委员会（SAC/TC456)归口。 本文件负责起草单位：杭州奥拓机电股份有限公司。 本文件参加起草单位：杭州奥拓散料卸船装备有限公司、浙江省建材质量协会、浙江工业大学。 本文件主要起草人：袁锡康、季贵波、袁东、张学东、周英强、司凯直、武双磊、鲁建厦本文件为首次发布。
- JC/T2575—2020
散装水泥螺旋卸船机
1范围
本文件规定了散装水泥螺旋卸船机（以下简称卸船机）的术语和定义、分类、标记和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于卸载散装水泥的螺旋卸船机，其他粉状物料的机械螺旋卸船可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T699—2015优质碳素结构钢 GB/T700—2006碳素结构钢 GB/T1591—2018 3低合金高强度结构钢 GB2893安全色 GB 2894 安全标志及其使用导则 GB/T3077—2015合金结构钢 GB/T 3766 液压传动系统及其元件的通用规则和安全要求 GB/T3797—2016电气控制设备 GB 49152013 ：水泥工业大气污染物排放标准 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 5700 照明测量方法 GB/T 7060 船用旋转电机基本技术要求 GB/T 7251.1 低压成套开关设备和控制设备第1部分：总则 GB/T 7932 气动对系统及其元件的-般规则和安全要求 GB/T 7935 液压元件通用技术条件 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T9239.1 机械振动恒态（刚性)转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T 9332 船舶电气装置控制和仪器回路用150/250V(300V)电缆 GB/T10183.1—2018 起重机车轮及大车和小车轨道公差第1部分：总则 GB/T11022 高压开关设备和控制设备标准的共用技术要求 GB/T11352—2009 一般工程用铸造碳钢件 GB/T13029.1 船舶电气装置低压电力系统用电缆的选择和安装 GB/T13306 标牌 GB/T14039—2002 液压传动 油液 发固体颗粒污染等级代号 GB/T16754 机械安全急停 设计原则
1 JC/T2575—2020
GB/T17248.3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置的发射声压级
GB/T17888.2 机械安全 接近机械的固定设施 第2部分：工作平台和通道 GB/T 17888.3 机械安全 接近机械的固定设施 第3部分：楼梯、阶梯和护栏 GB/T 17888.4 机械安全接近机械的固定设施第4部分：固定式直梯 GB18613—2012 中小型三相异步电动机能效限定值及能效等级 GB/T 20303.1 起重机司机室和控制站第1部分：总则 GB/T 20303.4 起重机司机室第4部分：臂架起重机 GB/T20637 船舶电气装置 船用电力电缆 一般结构和试验要求 GB/T28591—2012 风力等级 GB/T32979 建材机械产品分类及型号编制方法 GB50060 3~110kV高压配电装置设计规范 GB 50231 机械设备安装工程施工及验收通用规范 JB/T2300 回转支承 JB/T5000.14—2007 重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6396-—2006 大型合金结构钢锻件技术条件 JB/T6397—2006 大型碳素结构钢锻件技术条件 JB/T6402—2018 大型低合金钢铸件技术条件 JB/T 7943.1 润滑系统及元件第1部分：基本参数 JB/T 7943.2 润滑装置及元件第2部分：检查验收规则 JC/T402-2006水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532-2007 建材机械钢焊接件通用技术条件 JCJ/T3水泥机械设备安装工程施工及验收规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
散装水泥螺旋卸船机screwshipunloaderforbulkcement 由取料器、垂直和水平等多关节管式螺旋输送机及水平回转承台组成，安装在固定或移动基座上对
货船上装载的散装水泥进行连续取料并输送至后续输送装置接收口的卸船机械设备。 3. 2
剩余料层厚度 remaininglayerthickness 卸船机正常作业状态下，无法取到的舱底散装水泥料层厚度。
4分类、标记和基本参数
4.1分类
按安装形式分为：固定式(A)、移动式(B)、车载式（C)、船载式(D)。 4.2型号和标记 2 JC/T2575—2020
4.2.1 型号表示方法
型号编制应符合GB/T32979的规定，表示方法如下：
口
口
XL
卸船能力（见表1)，单位为吨每小时（t/h) 分类代号(按4.1的代号：A、B、C、D) 卸船机代号
4.2.2标记
按产品名称、卸船机名称、代号、分类代号、卸船能力和标准号的顺序标记。 示例：符合本文件、卸船能力为1000t/h、船载式的散装水泥螺旋卸船机标记为：
散装水泥螺旋卸船机 XLD1000 JC/T2575—2020
4.3基本参数
卸船机基本参数见表1。
表1 基本参数
项目卸船能力/（t/h) 剩余料层厚度/m 单位电耗/(kw·h/t) 取料关节回转角/° 垂直螺旋摆动角/° 水平螺旋仰俯角/° 承台水平回转角/° 注：卸船能力超出上述范围时，可由供需双方另行约定。
参数值
200 300 400 500 600 700 800 1000 1 200 1500 2 000 3 000 ≤0.30 ≤0.35 ≤0. 40
≤0. 45 ≤0.7 ≥180
≤0.50
≤0.55
外摆角≥40，内摆角≥30 俯角≥20，仰角≥30
≥270
5 技术要求
5.1 基本要求 5.1.1 产品应符合本标准要求，并按规定程序批准的图样和技术文件制造、安装和使用。 5.1.2 凡本标准、图样、技术文件未规定的技术要求，应符合国家、行业有关通用标准的规定。 5.1.3 环境条件应符合：
a) 工作环境温度应为-20℃～45℃ b) 工作环境工作时的风速应不大于GB/T28591一2012中的6级。
5.1.4 工作条件应符合：
a) 所卸载粉状物料不应含有异物： b) 工作电源应符合GB/T3797一2016中5.1.6的规定。
3
