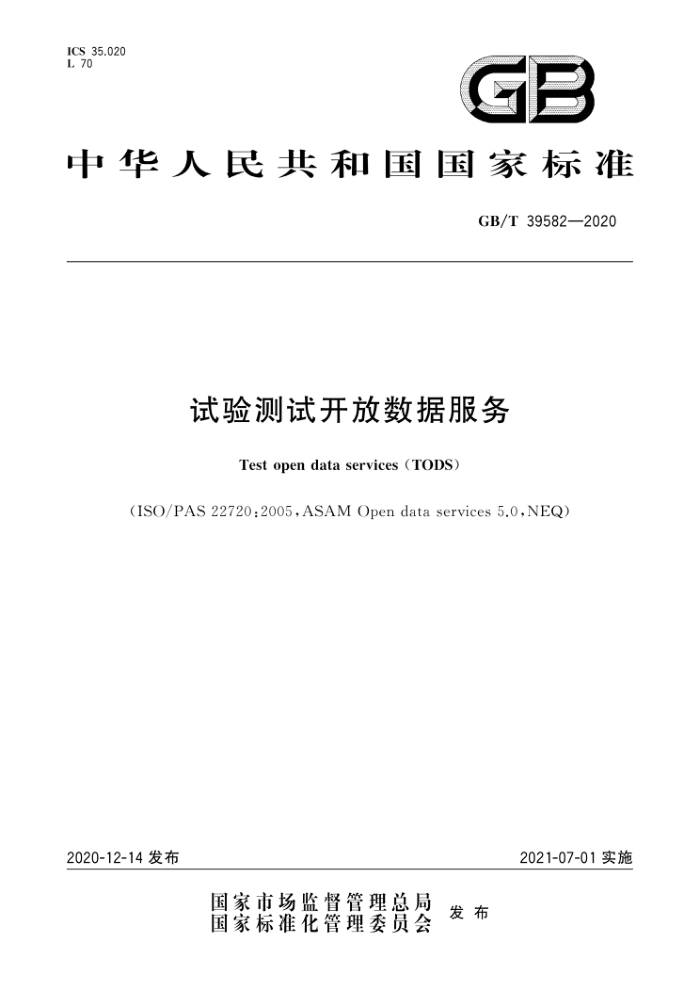

ICS 35.020 L 70
GB
中华人民共和国国家标准
GB/T39582—2020
试验测试开放数据服务
Test open data services (TODS)
(ISO/PAS 22720:2005,ASAM Open data services 5.0,NEQ)
2021-07-01实施
2020-12-14发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T39582—2020
目 次
前言引言
H
范围 2 规范性引用文件
术语、定义和缩略语· 3.1 术语和定义 3.2 缩略语概述 4.1 TODS与ASAMODS的关系 4.2 目标 4.3 价值 4.4 技术方法 4.5 数据模型 4.6 应用程序编程接口 4.7 传输格式体系结构 5.1 简介 5.2 基础模型的元素 5.3 应用模型规则. 5.4 模型中的属性和关系 5.5 数据类型 5.6 应用程序编程接口 5.7 继承机制 5.8 其他因素 6 基础模型 6.1 简介 6.2 环境元素的描述 6.3 管理元素的描述 6.4 测量及测量数据元素的描述 6.5 描述数据的元素描述 6.6 量与单位的元素描述. 6.7 试验件管理的描述· 6.8 设备管理的描述 6.9 安全元素的描述 6.10 其他元素的描述传输格式
3
4
12
15
5
16
2
16
18
1
28 34 36
42
42 42 45 48 53 57 60 64 66 68 70
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区)推广使用 GB/T39582—2020
7.1 概述 7.2 传输文件应用程序编程接口 8.1 工厂 8.2 会话 8.3 模型访问 8.4 实例访问 8.5 文件服务 8.6 文件访间 8.7 文件 8.8 读写文件接口 8.9 写入文件接口 8.10 枚举访问· 8.11 枚举附录A（规范性附录）执行状态（ErrorCode）附录B（规范性附录） 文件服务信息（FSInfo) 附录C（规范性附录） 目录信息（DirInfo)
70
71 102 102 103 104 107 109 110 112 114 114 116 117 119 121 122
8
..
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区)推广使用 GB/T 39582—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用重新起草法参考ISO/PAS22720：2005《ASAM开放数据服务5.0》编制，与
ISO/PAS22720：2005的一致性程度为非等效。
本标准由中国机械工业联合会提出。 本标准由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本标准起草单位：北京瑞风协同科技股份有限公司、中国标准化研究院、成都飞机设计研究所、中国
航发四川燃气涡轮研究院、北京机电工程研究所、北京控制与电子技术研究所、中国船舶重工集团公司第七二四研究所、中国航发沈阳黎明航空发动机有限责任公司、南京电子设备研究所、中航工程集成设备有限公司、西南技术工程研究所、北京航空航天大学
本标准主要起草人：张成胜、王可、南福春、洪学超、洪岩、刘剑锋、乔黎、刘斌、陈海鹏、廖中华、 王志强、岳高峰、陈春林、王隆义、刘宏、刘赵鑫、李少辉、杨青海、刘守华、刘兵、赵兴福、李汶洁、周军华。
II
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用 GB/T39582—2020
引言
汽车、航空、航天、建筑、电子等行业有各类测试、评价与仿真解决方案，它们都有各自独立的管理系统和数据存储的专用格式，信息维护的方法也各不相同。随着产品创新复杂程度的增加，扩展和修改这些解决方案并将它们与第三方系统实现集成日益成为具有挑战性的问题。同时由于信息描述各异且难以访问，导致无法实现基于统一知识库的数据挖掘和跨学科的协同创新，新技术和新方法难以应用于已有的系统中，因此迫切需要一种简便和标准化的信息存取方法。产品生命周期信息的存取也需要标准化的方法支撑，以应对软件工具和业务不连续带来的风险。
ISO/PAS22720：2005是自动化及测量系统标准化协会（ASAM）提出的开放数据服务（ODS）。 ODS标准在国际上得到了广泛的应用，通过规范数据模型、接口、数据交换语法和格式，可以为不同的应用环境提供同一个数据框架，以解决数据交换共享的问题
2009年ASAM发布了新版ODS5.2标准，国内对试验领域的数据交换与共享需求也非常迫切，为此，结合新版ODS标准和国内的需求，对ISO/PAS22720：2005进行修订，并参考ASAMODS5.2，形成测试数据专用的、先进的试验测试开放数据服务（TODS）。
通过对ISO/PAS22720：2005的扩展，TODS能满足试验测试信息保存与获取的可持续性需求，降低项目中的成本和风险，并为信息系统提供一种可靠的数据共享与交换标准。通过利用标准化的接口和标准的数据结构可降低异构环境中系统集成的难度，显著提升信息交换的效率。
IV
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用 GB/T39582—2020
试验测试开放数据服务
1范围
本标准给出了试验测试开放数据服务的体系结构、基础模型、传输格式及应用程序编程接口。 本标准适用于试验测试数据管理系统建设，包括试验数据采集、存储、管理、分析、交换共享、数据应
用等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
ISO8601：2004数据元和交换格式信息交换 英日期和时间的表示（Dataelementsandinter changeformats—Information interchange—Representationof datesand times)
IEEE754二进制浮点数算术标准（IEEEstandardforbinaryfloating-pointarithmetic）
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
基础模型 basemodel 一个整体的、独立于应用的逻辑数据模型。 注：该模型定义了在TODS语境下所管理的试验数据的结构、试验数据的基础元素，以及基础元素之间的关系。它
由一个预先定义的基础元素的集合和一组这些元素应遵守规则的集合组成。
3.1.2
应用模型 applicationmodel 为了实现试验测试开放数据服务，针对试验信息化行业的具体要求，由TODS基础模型扩展而成
的模型
注：需遵守基础模型派生规则。它由派生应用元素集合组成，每个元素从一个基础元素中派生。 3.1.3
应用程序编程接口 applicationprogramminginterface 为一个计算机系统、数据库或应用提供的用于处理其他计算机程序的服务请求，或处理与其他计算
机程序数据交换的接口。 3.1.4
传输格式 ASAMtransferformats extensiblemarkuplanguage 基于XML架构文件和扩展规则形成的XML的传输文件。 注：能够传输所要求的结构和实例信息，并以标准化格式存储所有的这种信息，
1
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用 GB/T39582—2020
3.1.5
基础属性 baseattribute 描述基础元素的某个特性。 注：可以是名称、数据类型、含义等。还提供下列相关信息：所派生出来的应用元素是否应指定各自的基础应用属
性（由派生的必选属性关键字指定）；实例是否应为该属性提供取值。
3.1.6
基础元素 baseelement 基础模型集合中的一个条目。 注：每个基础元素都拥有一组通用的基础属性，也可以包括一些特定基础属性；此外，它有一个或多个基础关系，这
些基础关系将它链接到其他基础元素（甚至链接它自已）。
3.1.7
基础关系 baserelation 用于指定给定基础元素与其他基础元素（甚至与自身）关系的一般信息，注：基础元素被用来创建派生应用元素，最终信息被存储在派生这些应用元素的实例中，基础关系描述从该基础元
素派生出的所有应用元素实例的相关关系。基础关系具有名称、目标基础元素、基数、非常明确的含义，以及关于所派生出来的应用元素是否应指定各自的基础应用关系（由强制属性关键字指定），并提供关于实例是否应为其提供取值的信息（由可选关键字resp指定的相关实例）。
3.1.8
应用属性 applicationattribute ·条用来指定相应实例派生应用元素特征的信息。
→
注：可以是派生的基础应用属性，也可以是扩展应用属性。它具有名称、数据类型、基数、非常明确的含义（派生在
应用模型语境中），并提供关于实例是否应为其提供取值的信息。
3.1.9
应用元素 applicationelement 用于具体的应用领域的应用模型内，定义条目集合中的一个条目。 注：它是从其中一个基础元素派生出来的。拥有基础元素的属性（基础应用属性)和关系（基础应用关系）。一个应
用元素可以拥有扩展属性和与任何应用元素的扩展关系。
3.1.10
应用关系 applicationrelation 用于指定相应应用元素的一个实例与其他实例的关系信息。 注：它可以是一个派生基础应用关系，也可以是一个派生扩展的应用关系。它具有一个名称、一个目标应用元素、
一个基数、一个非常明确的含义（派生在应用模型语境中），并提供关于实例是否应为其提供取值的信息（相关实例）。
3.1.11
逆关系 inverserelation 一个关系（派生基础关系或派生应用关系)指定一个给定元素与其他（基础或应用)元素的关系。 注：其他元素通过本身指定与给定元素的关系识别这种关系。
3.1.12
必选的 mandatory 从基础元素派生应用元素时，描述应用模型应继承基础属性或基础关系的关键字。 注：如果不设置关键字属性为必选的，则派生的应用元素不需要指定一个相应的基础应用属性或关系，
3.1.13
可选的optional 从基础元素派生应用元素时，描述应用模型可以选择继承基础属性或基础关系的关键字。
2
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用 GB/T 39582—2020
注：如果设置关键词属性为可选的，则相应的基于应用属性或关系的应用实例需要为该属性或关系提供值， 3.1.14
基础应用属性 basedapplicationattribute 基础元素相应的基础属性派生的应用元素的属性。 注：其数据类型、基数、含义及实例是否应（或不应)为其提供取值，已经在派生基础模型中定义，并且不能改变（有
几个例外）。其名称可在应用模型设计派生阶段指定。
3.1.15
基础应用关系basedapplicationrelation 一个应用元素到另一个应用元素派生的基础应用关系。 注：这个关系对应于派生基础元素的基础关系。该基础元素用于派生目标应用元素，对其基数、含义及实例是否应
为其提供取值，已经在派生基础模型中定义，其名称可在应用模型设计派生阶段指定。
3.1.16
实例 instance 用来存储信息、实例化一个派生应用元素，并存储派生应用属性和派生应用关系的值。 注：它可以增加扩展属性（派生实例属性)到应用元素指定的属性集合。
3.1.17
实例属性instanceattribute 被用来进一步指定一个应用元素派生一个实例的特征的信息，注：它扩展了应用模型派生定义的应用元素的属性集合。它拥有一个名称、一个数据类型、一个值以及与单位的关
系（可选的）。这些可以在使用期间指定。不同的实例可以有不同的实例属性集合
3.2 缩略语
下列缩略语适用于本文件。 API：应用程序编程接口（ApplicationProgrammingInterface） ASAM：自动化与测量系统标准化协会（AssociationforStandardizationofAutomationandMeas
uringSystems)
ASCII：美国信息交换标准代码（AmericanStandardCodeforInformationInterchange） ATF：传输格式（ASAMTransportFormats） CORBA：公共对象请求代理体系结构（CommonObjectRequestBrokerArchitecture） CSV：逗号分隔值（Comma-separatedValues） MIME：多用途互联网邮件扩展类型（MultipurposeInternetMailExtensions） ODS：开放数据服务（OpenDataServices） OO-API：面向对象的应用程序编程接口（Object-orientedApplicationProgrammingInterface） SI：国际单位制（InternationalSystemofUnits） TODS：试验测试开放数据服务（TestOpenDataServices） UTC：世界协调时间（CoordinatedUniversalTime） XML：可扩展标记语言（ExtensibleMarkupLanguage）
4概述
4.1TODS与ASAMODS的关系
TODS是在ASAMODS的基础上，采用与ASAMODS一致的技术方法，基于ASAMODS的基础模型扩展出TODS基础模型，继承ASAMODS的数据交换标准（ATF/XML），参考ASAMODS数
3
