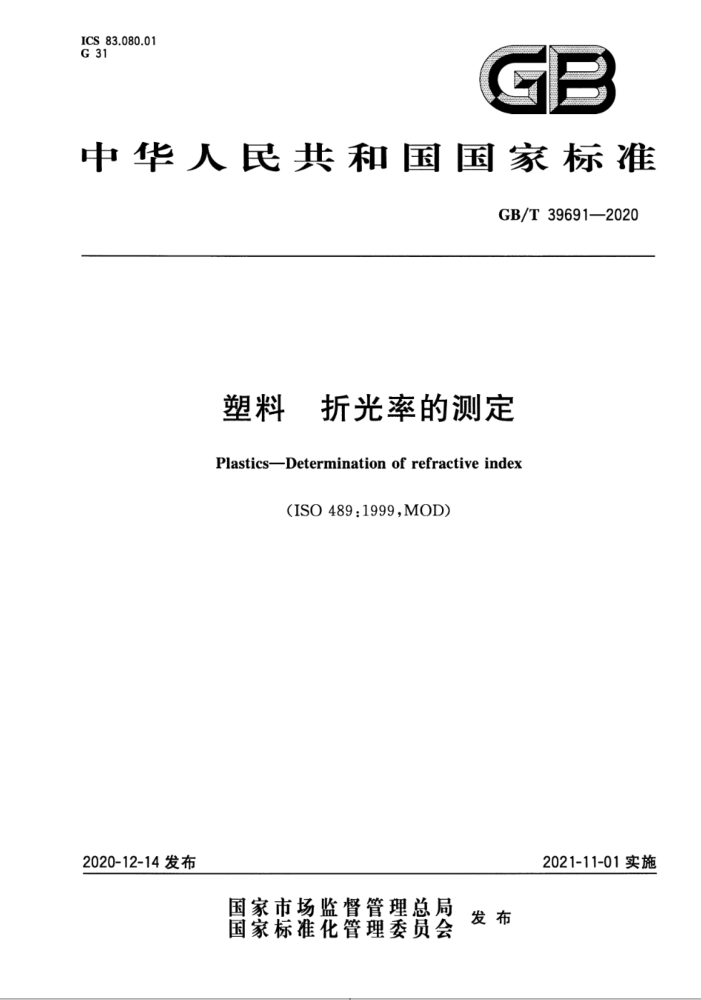

ICS 83.080.01 G 31
gP
中华人民共和国国家标准
GB/T39691—2020
塑料 折光率的测定
Plastics-Determination of refractive index
(ISO489:1999,MOD)
2021-11-01实施
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T396912020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO489：1999《塑料折光率的测定》。 本标准与ISO489：1999相比在结构上有较多调整，附录A中列出了本标准与ISO489：1999的章
条编号对照一览表。
本标准与ISO489：1999的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
用修改采用国际标准的GB/T2918—2018代替ISO291：2008。
·
本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会(SAC/TC15)归口。 本标准主要起草单位：中蓝晨光成都检测技术有限公司、广州质量监督检测研究院、安徽怀远康华
塑胶制品有限公司、深圳市中安测标准技术有限公司、青岛市产品质量监督检验研究院、中华人民共和国青岛大港海关、链行走新材料科技（广州）有限公司。
本标准主要起草人：谢鹏、何国山、杨鲁、郑宁、赵宇芬、王智、高建国、王万卷、施信波、王晓滨。
I GB/T39691—2020
塑料扌 折光率的测定
1范围
本标准规定了两种测定塑料折光率的试验方法：方法A：折光仪法。采用折光仪折射法测量模塑件、压铸或挤压板材或薄膜的折光率。适用于各
向同性、透明、半透明、有色或不透明材料，也适用于各向异性材料。当需要高精度试验时，推荐使用本方法。本方法不适用于粉状或颗粒状样品。
方法B：显微镜浸溃法（利用贝克线现象）。本方法可用于测定粉状或颗粒状透明材料的折光率。
一般来说，宜采用单色光来避免色散效应。本方法适用于各向同性半透明材料、有色材料，不适用于不透明材料和各向异性材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918一2018塑料试样状态调节和试验的标准环境（ISO291：2008，MOD）
3意义和用途
3.1折光率是一个基本属性，可用于检查材料的纯度和组成，可用于识别材料和设计光学零部件。折光率随温度的变化可以表示材料的转变点。 3.2由经验丰富的操作人员谨慎地使用方法B时，方法B的精密度与方法A的精密度大致相同（见第 8章)。
4仪器和材料
4.1方法A 4.1.1 阿贝折射仪或任何可以给出同样结果的其他折射仪，精确到0.001，折光率的测量范围从1.300 至1.700。应给样品和棱镜提供温度控制装置（4.1.3）。 4.1.2白色光或钠灯作为光源。 4.1.3水浴温度控制，能保持主棱镜，子棱镜和样品的温度在（23.0士0.5）℃。循环水应为蒸馏水。 4.1.4接触液。
警示一一在处理、储存和处置过程中，接触液可能危害环境。应遵守国家和地方安全管理和处置规定。
接触液的折光率应高于被检测材料的折光率，不得软化、侵蚀或溶解塑料材料。表1中列出的液体可用于相应的塑料材料，但也可使用满足这些要求的其他液体。
1 GB/T39691—2020
表1 接触液
塑料材料纤维素衍生物含氟聚合物脲(甲)醛树脂苯酚甲醛聚乙烯聚酰胺不饱和聚酯聚异丁烯聚甲基丙烯酸甲酯
接触液苗香油或α-漠代萘
α-澳代恭茴香油或α-溴代萘
α-溴代素 α-漠代萘 α-溴代萘 α-漠代茶
微酸性氯化锌饱和水溶液微酸性氯化锌饱和水溶液或α-溴代萘
聚苯乙烯苯乙烯-丙烯共聚物
饱和钾汞（ⅡI）碘化物溶液
α-溴代萘 α-溴代萘 α-溴代蔡二碘甲烷二碘甲烷
乙烯基树脂（氯乙烯共聚物或增塑聚氯乙烯）
聚氯乙烯聚对苯二甲酸乙二醇酯
聚碳酸酯聚碳酸丙烯酯聚芳酯聚醚醚酮聚丙烯
水杨酸甲酯、苗香油、α-溴代萘
微酸性氯化锌饱和水溶液，二碘甲烷或α-溴代茶
二碘甲烷 α-浪代萘
4.2 方法B 4.2.1 显微镜：放大倍数至少200倍。 4.2.2 显微镜光源：单色光，通常是钠D线，波长为589nm。 4.2.3 不同折光率的浸渍液。
警示一 在处理、储存和处置过程中，浸渍液可能危害环境。 应遵守国家和地方安全管理和处置规定。
表2所示的已知折光率的浸渍液可单独使用，当需要不同的精度增量时也可混合使用。 浸渍液不应软化、侵蚀、溶解或膨胀颗粒表面。
表 2 浸渍液
23C时折光率np23
浸渍液碳酸丁酯
1.410
2 GB/T39691—2020
在（23士2)℃和（50士10)%相对湿度的环境中准备仪器。
试验步骤
7
7.1方法A 7.1.1 通则
如果使用阿贝折射仪（4.1.1），则按以下步骤进行测试。如果使用其他折射仪，按照制造商建议的程序。
在（23士0.5）℃水浴下进行测试。 7.1.2透明片材
将一滴接触液（4.1.4)滴在透明片材试样的抛光表面上（测量面），试样抛光的边朝向光源，贴紧棱镜的表面（如图1所示）。调整折射指数，直到目镜场一半是黑的。
调整补偿器（阿米西棱镜），直到所有的颜色从场上移除。然后用游标调节指数臂，直到亮部和暗部之间的分界线与目镜十字叉的交点正好重合（如图2所示）。
从仪器刻度上读出折光率。 如果需要，可以通过补偿器读数，并利用折光率的值来从仪器提供的图表中读出色散。
O
说明：
补偿器；指数臂；
1- 2-
3— 一目镜；
-
样品；接触液；光源；
4- 5- 6- 7- 乳白反射板；
8- 子棱镜；
一主棱镜。
9-
图1测量透明薄片折光率的方法 GB/T39691—2020
说明： 1——边界线； 2——十字准线； 3——目镜视野的亮部； 4- 一目镜视野的暗部； 5- 折射率标度。
图2折射率仪视场
7.1.3薄膜
将接触液（4.1.4)滴在棱镜上，之后覆盖薄膜试样。在薄膜上层再滴一滴接触液，然后将玻璃板放在试样上（如图3所示）。玻璃板的折光率应大于薄膜样品的折光率。
使用钠灯光源来测试各向异性薄膜材料，以此来获得一束稳定的人射光和避免任何色散效应。如图1所示，打开子棱镜并将乳白色反射板放置在其上以将钠灯的光反射到玻璃板的边缘。
注：薄膜样品的折光率是很难测量的，因为薄膜非常薄，这会导致人射光穿过样品边缘的量有限。为了弥补这一
点，在试样顶部放置一个玻璃板。
说明：
一玻璃板；接触液；
1- 2
3- 棱镜； 4- 薄膜试样；
一光。
5-
-
图3薄膜折光率的测试方法 GB/T 39691—2020
7.1.4各向异性材料
对于各向异性材料，如注塑或挤出成型的材料，试样的不同部位可以测得不同的折光率（如图4）。 在这种情况下，用试样的抛光面平行于或垂直于纵向来制备不同的试样。
通过在阿贝折光率仪目镜上加一个偏振片，可以测量具有多个折光率的样品。利用试样方向（照射面面向纵向或与纵向成90°)与偏振片方向（在两个位置之间旋转90°)的不同组合，如图5所示，折光率可以在任何特定的方向测量。
说明： X- 与纵向成直角； Y—纵向； z——厚度。
图4具有多折光率的薄膜
厚度方向 (Z 轴) 光
厚度方向 (Z 轴)
与纵向成直角
纵向 (Y 轴)
测试方向
(X 轴) 光
光
光
多折射率试样的定位 (纵向如箭头所示)
偏振方向（箭头所示）
图5试样方向与偏振方向的不同组合
7.1.5半透明、有色、不透明的材料
使用阿贝折光仪的反射模式来测试半透明、有色和不透明的材料。在这种模式下，光线通过上窗口
进人棱镜，反射在棱镜和试件之间的界面，如图6所示。
注：测试半透明、有色或不透明的材料时，由于反射光的缺乏，用透射法测量折光率是很困难的。在这种情况下，用 6
