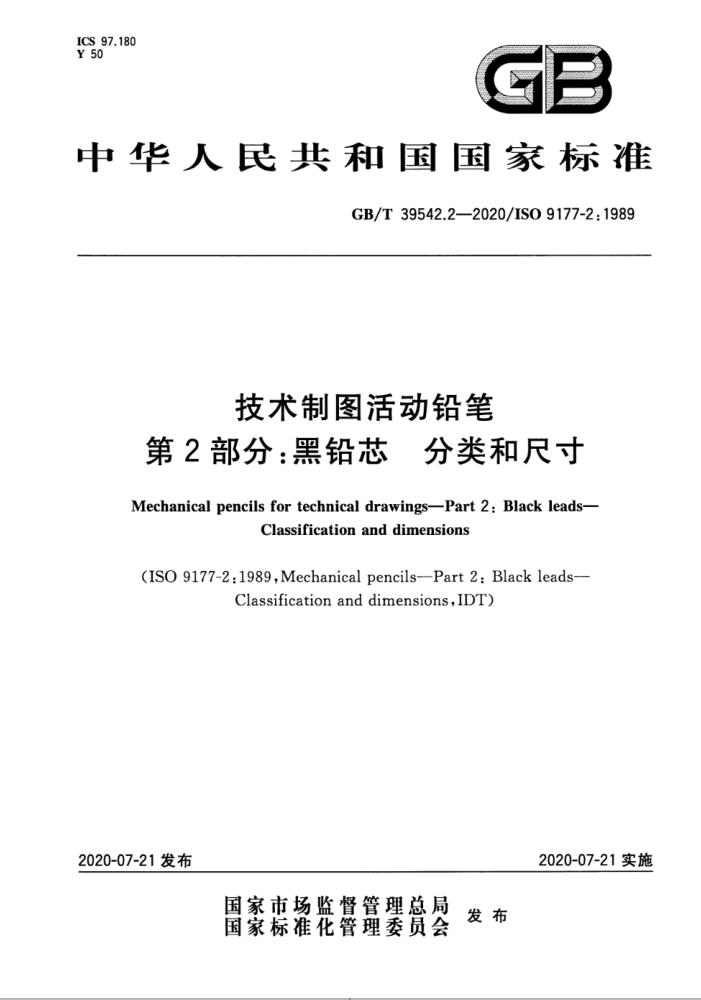

ICS 97.180 Y 50
C
中华人民共和国国家标准
GB/T39542.2—2020/ISO9177-2:1989
技术制图活动铅笔
第2部分：黑铅芯 分类和尺寸
Mechanical pencils for technical drawings--Part 2:Black leads-
Classification and dimensions
(ISO9177-2.1989,Mechanicalpencils-Part2:Blackleads-
Classification and dimensions,IDT)
2020-07-21实施
2020-07-21发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T39542.2---2020/ISO9177-2.1989
前言
GB/T39542《技术制图活动铅笔》分为三个部分：
第1部分：分类、尺寸、性能要求和试验；第2部分：黑铅芯分类和尺寸；第3部分：黑铅芯 HB铅芯弯曲强度。
本部分为GB/T39542的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO9177-2：1989《活动铅笔 第2部分：黑铅芯分类和尺寸》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T4457.4—2002 机械制图 图样画法 图线（ISO128-24：1999，MOD）； GB/T17450—1998 技术制图 图线(ISO128-20：1996，IDT)； GB/T39542.1——2020 技术制图活动铅笔 第1部分：分类、尺寸、性能要求和试验 (ISO9177-1:2016,IDT)。
本部分做了下列编辑性修改：
修改了标准名称；表2中增加了个页下脚注；
增加了参考文献。 本部分由中国轻工业联合会提出。 本部分由全国制笔标准化技术委员会（SAC/TC378)归口。 本部分起草单位：哈尔滨天坛铅芯有限责任公司、上海市制笔工业研究所、上海晨光文具股份有限
公司。
本部分主要起草人：郭树新、张晓亮、陈景强、姚忠。
I GB/T39542.2-—2020/ISO9177-2:1989
技术制图活动铅笔
第2部分：黑铅芯分类和尺寸
1范围
GB/T39542的本部分规定了活动铅笔黑铅芯的分类和尺寸。 本部分适用于两种类型黑铅芯：
树脂铅芯（以字母“P"标志）；石墨铅芯（以字母“C”标志）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO128（所有部分）技术制图 日一般表示原则（Technicaldrawings—Generalprinciplesofrepre sentation)
ISO9177-1技术制图活动铅笔第1部分：分类、尺寸、性能要求和试验（Mechanicalpencilsfor technicaldrawingsPartl:Classification,dimensions,performance requirements and testing)
3术语和定义
ISO9177-1界定的以及下列术语和定义适用于本文件。
3.1
黑铅芯blacklead 含有碳（例如石墨）和黏结剂，产生的黑色线迹是可擦除的固体书写材料。
3.1.1
树脂铅芯 polymerlead 以有机聚合物为黏结剂的黑铅芯。
3.1.2
石墨铅芯 ceramic lead 以黏土为黏结剂的黑铅芯。
3.2
硬度等级 hardnessdegree 表示硬度从6B～9H递增，线迹浓度从9H～6B递增，硬度等级中值为HB的分类级别。 注：尚无硬度等级的科学定义。
4分类
黑铅芯应按硬度等级（见表1）、公称直径（见第5章）和黑铅芯的类型（即树脂铅芯或石墨铅芯）分类。
1 GB/T39542.2—2020/ISO9177-2:1989
表 1 按硬度等级分类
公称直径/mm
硬度等级（见3.2)
0.35 0.5 0.7 1 2
6H,5H,4H,3H,2H,H,F
HB,B,2B
9H.8H.7H、6H,5H,4H,3H,2H,H,F
HB,B,2B,3B,4B,5B,6B
5 尺寸 5.1 直径
铅芯直径应符合表2规定。 注：表2与ISO9177-1表2相同。
单位为毫米
表 2 直径
铅芯直径
与ISO128相符的
线迹宽度 0.25* 0.35 0.5 0.7
实际直径和公差
公称直径
0.35+8:82 0.5 +8.0 0.7±8:01 1=8.1 一 2±0.05
0.35b 0.5 0.7 15 一 2
1 1.4* 2
目前尚无相应的铅芯"。 通常在活动铅笔和包装上可以标志为0.3和0.9。使用者应注意采用新标准化标志的铅芯完全适用于采用旧标志的活动铅笔，反之亦然，即0.35和1分别对应0.3和0.9。
5.2 长度
铅芯长度应符合表3规定。
1.4mm规格已列人我国的行业标准，参见QB/T1024一2018。
1)
2 GB/T 39542.22020/ISO 9177-2:1989
表3长度
单位为毫米
活动铅笔的机械结构类型
铅芯类型
公称直径
长度
（见ISO9177-1)
60±1 或 90±1 或 100±1 30±1 或 45±1 25±1° 或 130±1
F
0.35 0.5 0.7 1
P或C
s
L
2
：适用于圆规使用的长度。
6标志
活动铅笔用黑铅芯标志应按顺序包括下列组成部分： a) “黑铅芯”； b) 本部分编号（即GB/T39542.2）； c) 类型分类字母（即P或C)； d) 公称直径，单位为毫米； e) 长度，单位为毫米。 标志应清晰地标示在包装物上，如有可能，应标在铅芯上"”。 标志示例：树脂铅芯，符合本部分的要求，公称直径为0.5mm，长度为60mm，应按如下标志：黑铅芯GB/T39542.2-P-0.5-60 石墨铅芯，符合本部分的要求，公称直径为2mm，长度为130mm，应按如下标志：黑铅芯GB/T39542.2-C-2-130
2）如果空处不够，宜仅标志本部分编号（即GB/T39542.2）。 661:102220
GB/T39542.2—2020/ISO9177-2:1989
参考文 献
[1] QB/T1024—2018 活动铅笔用黑铅芯
版权专有侵权必究
*
书号：155066·1-65270 定价：
GB/T 39542.2-2020
14.00元
