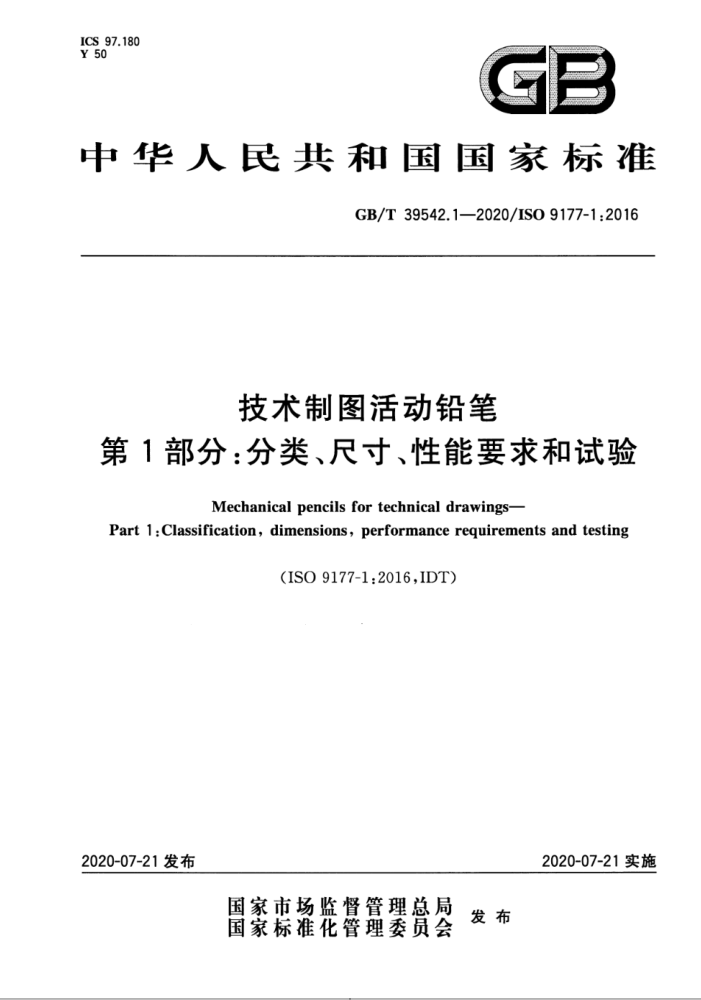

ICS 97.180 Y 50
GB
中华人民共和国国家标准
GB/T39542.1—2020/ISO9177-1:2016
技术制图活动铅笔
第1部分：分类、尺寸、性能要求和试验
Mechanical pencils for technical drawings-
Part 1:Classification, dimensions, performance requirements and testing
(ISO9177-1:2016,IDT)
2020-07-21实施
2020-07-21发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T39542.12020/ISO 9177-1:2016
前言
GB/T39542《技术制图活动铅笔》分为三个部分：
第1部分：分类、尺寸、性能要求和试验；一第2部分：黑铅芯 分类和尺寸；一第3部分：黑铅芯 HB铅芯弯曲强度。 本部分为GB/T39542的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO9177-1：2016《技术制图活动铅笔 第1部分：分类、尺寸、性能要
求和试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T17450—1998技术制图图线（ISO128-20：1996，IDT）； GB/T39542.2—2020技术制图活动铅笔 第2部分：熏铅芯 分类和尺寸（ISO9177-2： 1989,IDT)。
本部分由中国轻工业联合会提出。 本部分由全国制笔标准化技术委员会（SAC/TC378)归口。 本部分起草单位：上海晨光文具股份有限公司、上海市制笔工业研究所、上海乐美文具有限公司、贝
发集团股份有限公司、安硕文教用品（上海）股份有限公司、青岛英格文教制品有限责任公司、深圳齐心集团股份有限公司、温州爱好笔业有限公司、义乌市美能笔业有限公司。
本部分主要起草人：姚鹤忠、姚鸿俊、李畅、陈景强、黄小雷。
I GB/T39542.1—2020/ISO9177-1:2016
技术制图活动铅笔
第1部分：分类、尺寸、性能要求和试验
1范围
GB/T39542的本部分规定了技术制图用活动铅笔的分类、尺寸、性能要求和试验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO128-20技术制图画法的一般原则第20部分：图线（Technicaldrawings一Generalprinci- ples ofpresentation—Part20Basicconventions forlines)
ISO9177-2活动铅笔第2部分：黑铅芯分类和尺寸（Mechanicalpencils—Part2：Black leads—Classificationanddimensions)
3术语和定义
下列术语和定义适用于本文件。
3.1
活动铅笔mechanicalpencil 能夹持并输出铅芯，用于书写或制图的手持书写工具。
4分类
活动铅笔应按机械结构类型（见表1)和公称直径（见表2)分类。铅芯的分类和尺寸（直径和长度）见ISO9177-2。
表1按机械结构类型分类
描述
对应图号图1 图 2 图3
机械结构撤动式旋转式主要有公称直径0.35mm~1mm的树脂铅芯。 主要有公称直径2mm的石墨铅芯（见ISO9177-2），
类型分类字母
Fi Lb s
通过按动撤动机构输出笔杆内的铅芯
通过旋转螺旋机构输出笔杆内的铅芯
. GB/T39542.1—2020/ISO9177-1:2016
?
@
??
O
?
@
?? ?
Q
O
0
a) 铅芯处于书写状态
? 园园
?
?
?
000 ①
①
O
O ?
b) 铅芯处于输出状态
说明： 1- 护芯管； 2- 阻尼图圈； 3- 金属尖套；
铅芯； 10- 一笔杆； 11- 笔夹； 12- 一通针； 13- 橡皮擦； 14 铝箍； 15- 一撒头。
9
一夹头；锁紧圈；
4- 5 6- 一螺纹连接件； 7- 8
弹簧；一储芯管；
图1 撤动式F型活动铅笔
2 GB/T 39542.1—2020/ISO 9177-1:2016
T
?
O
?
?
8
?
?
a) 铅芯处于书写状态
?
?
?
?
@
O
?
?
b) 铅芯处于输出状态
说明：
金属尖套； 2- 一夹头；
5——掀头； 6- 一弹簧；一笔夹；
1-
储芯管；一笔杆；
3- 4-
7
8 铅芯。 图2 撒动式L型活动铅笔
3 GB/T39542.1—2020/ISO9177-1:2016
5 尺寸 5.1 公称直径
活动铅笔的公称直径与铅芯的公称直径对应，应符合表2的规定。
表2公称直径
单位为毫米
铅芯直径
与ISO128-20相符的
实际直径和公差（见ISO9177-2)
线迹宽度
公称直径
0.35 0.5 0.7 1 2
0.35 0.5 0.7 1 2
0.358.82 0.58:8 0.7±8.81 1=8:12 2±0.05
·通常在活动铅笔和包装上可以标志为0.3和0.9。使用者应注意采用新标准化标志的铅芯完全适用于采用旧标志的活动铅笔，反之亦然，即0.35和1分别对应0.3和0.9。
5.2护芯管孔径（撤动式F型和旋转式S型活动铅笔）
撤动式F型和旋转式S型活动铅笔护芯管孔径应符合表3要求，该孔径指输出铅芯的护芯管内径。
护芯管长度应不小于3mm。
表3护芯管内径（撤动式F型和旋转式S型）
单位为毫米
护芯管实际内径和公差
铅芯公称直径
0.35 0.5 0.7 1
0.358.8 0.58:0 0.78.88 1=8:8
5.3 3护芯管外径
护芯管外径由卡规测得，应符合表4要求。
5 GB/T39542.12020/ISO9177-1:2016
表4护芯管外径
单位为毫米
铅芯公称直径
护芯管外径 0.848.03 0.958.03 1,128.04 1.308.04
0.35 0.5 0.7 1
6 性能要求
6.1 概述
活动铅笔应按第7章进行试验，试验结果应符合6.2和6.3的要求。 6.2夹铅芯力（撤动式F型和撤动式L型活动铅笔）
按7.2进行试验，铅芯不应缩回护芯管，也不应在夹持铅芯的夹头内滑动。 6.3铅芯相对于螺旋间隙的位置（旋转式S型活动铅笔）
按7.3进行试验，铅芯回缩长度不应超过0.7mm。
7试验方法
7.1概述
当活动铅笔的机械结构未驱动时，分别按7.2或7.3施加一个合适的力，对铅芯与笔杆的相对位置进行试验。 7.2夹铅芯力（撤动式F型和撤动式L型活动铅笔）
将活动铅笔的铅芯伸出约1mm并垂直放置，对铅芯施加一垂直载荷。 对公称直径0.35mm的铅芯，施加5N的垂直载荷，对公称直径为0.5mm或0.5mm以上的铅
芯，施加8N的垂直载荷。 7.3铅芯相对于螺旋间隙的位置（旋转式S型活动铅笔）
旋转活动铅笔的笔杆，使铅芯伸出不小于2.5mm，然后反向旋转使铅芯回缩至1.3mm，将活动铅笔垂直放置，对铅芯施加4N的垂直载荷。
8标志
活动铅笔的标志应按顺序包括下列组成部分： a) “活动铅笔”；
6 ICS 97.180 Y 50
