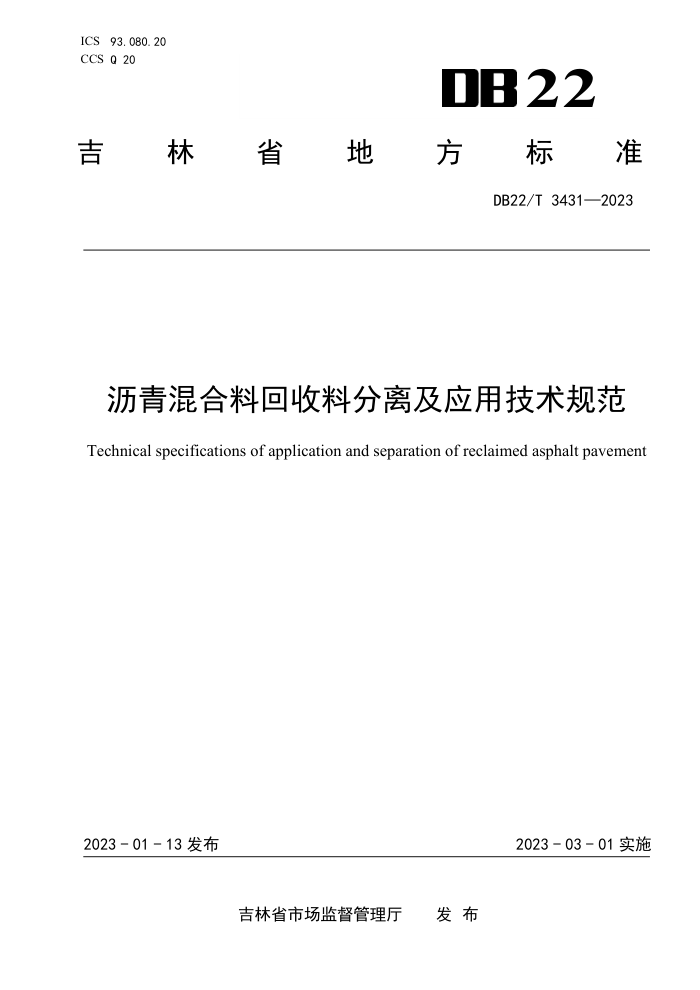

DB22/T3431—2023
沥青混合料回收料分离及应用技术规范
Technical specifications of application and separation of reclaimed asphalt pavement
2023-01-13发布
2023-03-01实施
吉林省市场监督管理厅 发布 DB22/T3431—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由吉林省交通规划设计院提出。 本文件由吉林省交通运输厅归口。 本文件起草单位：吉林省交通规划设计院、哈尔滨工业大学、吉林省公路管理局。 本文件主要起草人：赵含、冯德成、孙福申、易军艳、刘贵有、崔洪川、曲大波、马壮、裴忠实、
张炳涛、张洋、周雯怡、艾欣满。
1 DB22/T3431—2023
沥青混合料回收料分离及应用技术规范
1范围
本文件规定了公路工程利用沥青混合料回收料的分离加工、技术要求及应用范围。 本文件适用于各等级公路新建、改建及养护工程中采用沥青混合料回收料的分离及应用技术。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGE20 公路工程沥青及沥青混合料试验规程 JTG/TF20公路路面基层施工技术细则 JTGF40公路沥青路面施工技术规范 JTGE42一2005公路工程集料试验规程 JTGD50公路沥青路面设计规范 JB/T5496振动筛制造通用技术条件 JTG/T5521—2019公路沥青路面再生技术规范
术语和定义
3
JTG/T5521界定的以及下列术语和定义适用于本文件。
3. 1
沥青混合料回收料reclaimedasphaltpavement（RAP）采用铣刨、开挖等方式从沥青路面上获得的旧沥青混合料。 [来源：JTG/T5521，2.1.1]
3. 2
物理分离材料 +reclaimed materials from physical separation 沥青混合料回收料采用粗破碎筛分和精破碎筛分得到的不同规格材料。
3. 3
伪级配程度 pseudo gradationdegree 物理分离材料的级配与真实级配的差值
4 分离加工
4.1一般规定 DB22/T3431—2023
4.1.1当环境温度大于35℃或RAP含水率大于3%时，不宜进行物理分离加工。 4.1.2物理分离材料加工、运输等过程应采取遮盖、降尘、封闭等措施，控制粉尘污染。
4.2加工场地要求 4.2.1应设置RAP堆放区、加工区、物理分离粗料与物理分离细料堆放区、场区道路。 4.2.2堆放区及加工区场地宜设置排水设施。 4.2.3物理分离材料堆放场地宜进行硬化。 4.2.4场区道路应满足车辆运输需求。 4.3RAP及物理分离材料堆放 4.3.1RAP应根据来源不同分类堆放。 4.3.2RAP应采用梯形堆放，堆放高度不宜超过5m，当超过5m时，宜采用台阶式堆放。 4.3.3物理分离材料堆放区应修建专门的料棚或料仓，按规格分隔堆放。 4.4加工设备 4.4.1 给料系统应符合以下规定：
a）应配备不少于2个RAP冷料仓，以满足实际产能需求； b) 冷料仓进口尺寸与容积应满足给料需要，应配备助流防堵装置
4.4.2RAP输送系统的输送能力宜在50t/h以上， 4.4.3破碎筛分系统应配备不少于3层不同规格的方孔振动筛，振动筛应符合JB/T5496的规定，保证破碎分离出料率在85%以上。 4.4.4粗破碎筛分系统应符合以下要求：
a) 筛分设备主要使用破碎机对RAP进行破碎，用常规筛分设备进行筛分； b) 筛分设备的额定产能宜在40t/h以上，各档筛孔的混筛率宜在20%以下。
4.4.5精破碎筛分系统应符合以下要求：
a) 筛分设备主要使用离心式剥离机对RAP进行破碎，用精筛分设备进行筛分； b) 筛分设备的额定产能宜在30t/h以上，分离粗料的混筛率宜在10%以下，分离细料的混筛率
宜在30%以下。
5技术要求及应用范围
5.1技术要求 5.1.1RAP物理分离材料应符合JTG/T5521的要求。 5.1.2测试方法应按照JTG/T5521、JTGE42和JTGE20的规定执行。 5.1.3物理分离材料的粒径规格宜符合JTGF40和JTG/TF20的规定 5.1.4RAP物理分离材料分为I级～V级，应符合表1~表5的技术要求，采用关键筛孔尺寸的分计筛余率差值表征分离材料的伪级配程度。
2 DB22/T3431—2023
表1 I级分离材料技术要求
工程粒径 沥青含量 (mm) (%) 26.5 15~25 一
以下筛孔（mm）的分计筛余率差值（%） 13.2
9.5 一 ±20
4.75 - 一
2.36 一一
1.18 - 一
19.0 ±30 ±30
0.075 一一
±30 一
±20 ±30
10~20 一
表2 II级分离材料技术要求
工程粒径 沥青含量 (mm) (%) 26.5 15~25 一
以下筛孔（mm）的分计筛余率差值 (%) 13.2
9.5 一 ±15 ±20 1
4.75 - 一 ±15 ±20
2.36 一一一 ±20
19.0 ±20 ±20 一
1.18 一 1 - ±15
0.075 -
±15 ±20 ±20 /
±20 一 -
10~20 一 5~15 - 0~5
一
一
表3 IⅢI级分离材料技术要求
工程粒径 沥青含量 (mm) (%) 26.5 15~25 ≤2.00 ±15 10~20 ≤2.00
以下筛孔（mm）的分计筛余率差值（%）
4.75 - 一 ±10 ±15
2.36 一一一 ±15
13.2 ±10 ±15 ±15 一
9.5 一 ±10 ±15 一
1.18 0.075 一
19.0 ±15 ±15 一
一一一一
一一 ±10
一一一
5~15 ≤2.50 0~5
一
表4 IV级分离材料技术要求
工程粒径 沥青含量 (mm) (%) 26.5 15~25 ≤1.50 ±10 ±10 ±10 一
以下筛孔（mm）的分计筛余率差值（%）
9.5
13.2
4.75 一一 ±10 ±10
1.18 0.075
2.36 一一 - ±10
19.0
一一一 ±5
一 / 一 ±5
±0 ±0 一
10~20 ≤1.50 5~15 ≤2.50 - 0~5
±10 一
±10 ±10 一
一
一
一
表5 V级分离材料技术要求
工程粒径 沥青含量 (mm) (%) 26.5 15~25 ≤1.50 ±10 10~20 ≤1.50 一 5~15 ≤2.50 - 3~5 一
以下筛孔（mm）的分计筛余率差值 （%) 13.2
4.75 - 一 ±10 ±5
2.36 - 一一 5 ±5
1.18 0.075 一
9.5 - ±10 ±10 一
19.0 ±10 ±10 一一
±10 ±0 ±0 一
- 一一 ±5 ±5
一 - ±5 ±5
一
0~3 5.1.5 分离材料伪级配程度与沥青含量的试验方法见附录A和附录B。
