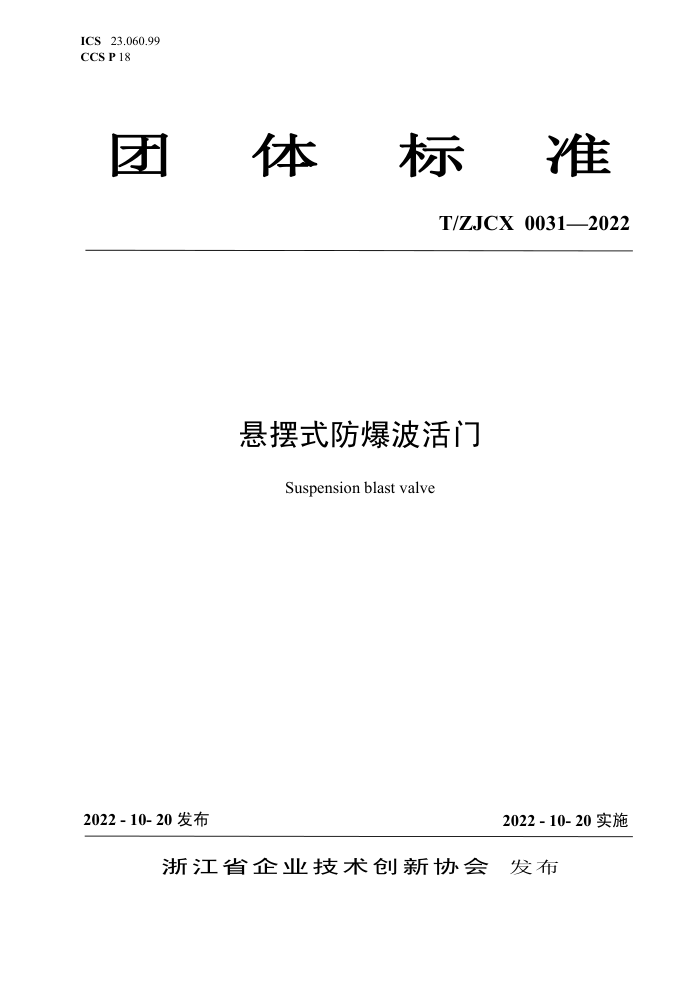

ICS23.060.99 CCS P18
团 体标 准
T/ZJCX 0031—2022
悬摆式防爆波活门
Suspension blast valve
2022-10-20发布
2022-10-20实施
浙江省企业技术创新协会 发布 T/ZJCX0031—2022
目 次
前 言 1范围... 2规范性引用文件 3术语和定义 4技术要求 5检测方法 6检验规则. 7标志、包装、运输、贮存
.
...6
6 T/ZJCX00312022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第一部分：标准化文件的结构和起草规则》的规定起
草。
本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由浙江省企业技术创新协会提出并归口。 本文件主要起草单位：浙江金丰人防设备有限公司。 本文件参与起草单位：广州地铁设计研究院股份有限公司、浙江众幸防护设备有限公司。 本文件主要起草人：何启利、王辉、陈凯、张国夫、丁新刚、王海龙。
I T/ZJCX0031—2022
悬摆式防爆波活门
1范围
本文件规定了悬摆式防爆波活门的术语和定义、技术要求、检验方法、检测规则、标志、包装、运输和贮存等。
本文件适用于新建、扩建、改建的五、六级人防工程常用的悬摆式防爆波活门。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 709 GB/T 1804 GB/T3323—2005 金属熔化焊焊接接头射线照相 GB/T 8923.1—2011 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢
热轧钢板和钢带的尺寸、外形、重量及允许偏差未注公差的线性和角度尺寸公差
材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级人民防空工程质量检验与评价标准人民防空工程防护设备试验测试与质量检测标准
RFJ01—2015 RFJ 04
3术语和定义
RFJ01一2015界定的以及下列术语和定义适用于本文件。
3. 1
悬摆式防爆波活门suspensionblastvalve 悬摆式防爆波活门是指装于通风口或排烟口处，实现在冲击波来时，通过悬摆板结构实现迅速自动
关闭的防冲击波的防护通风设备。
4技术要求
4.1一般要求 4.1.1 设计要求 T/ZJCX0031—2022
a) 悬摆式防爆波活门应严格按照图纸要求制作 b) 构件的组焊应执行图纸要求和有关施工规范的规定； c) 门扇、门框应按图纸要求进行防锈处理； d) 悬摆式防爆波活门实际通风面积应达到设计图纸的要求，偏差应≤2%。
4.1.2 海绵橡胶密封条
a) 密封条表面颜色应均匀一致、不应有污渍； b) 密封条工作表面应光滑平整，不应有明显的模压、凹凸及划伤痕迹； c) 不应有贯穿密封条断面的通孔； d) 不应有直径大于5mm的缺陷； e) 密封条的街头应采用45°斜接口，斜接口应避开圆弧拐弯处，粘接要牢固、平整，用手拉伸
30%不裂口、不断裂。 4.1.3 限位胶块
a) 应采用万能胶粘接胶块与限位座，剥离强度应大于3kg/cm； b) 原材料性能应符合设计要求。
4.1. 4 钢材
a) 钢材钢号应符合设计文件的要求，并应附有质量证明书或试验报告单； b) 钢材预处理应符合GB/T8923.1—2011中3.3章节中St3级要求。
4. 2 外观结构要求
a) 表面应平整光滑，开关标志、制造厂标牌及产品标牌应齐全； b) 油漆应均匀一致，不起泡、不剥离； c) 各部件应定位安装、牢固可靠； d) 应达到GB/T3323—2005中B级质量要求； e) 传动机构应灵活可靠。
4.3尺寸要求
产品的主要外观尺寸应符合图纸或产品销售包装中明示的要求，尺寸偏差及质量等级要求见表1。
表1尺寸偏差及质量等级
尺寸与质量评定等级指标
序号
项目
备注
二等 JS15
合格 JS16
JS14
门框孔宽、孔高、对角线长度偏差
GB/T1804的公差要求
1
2
