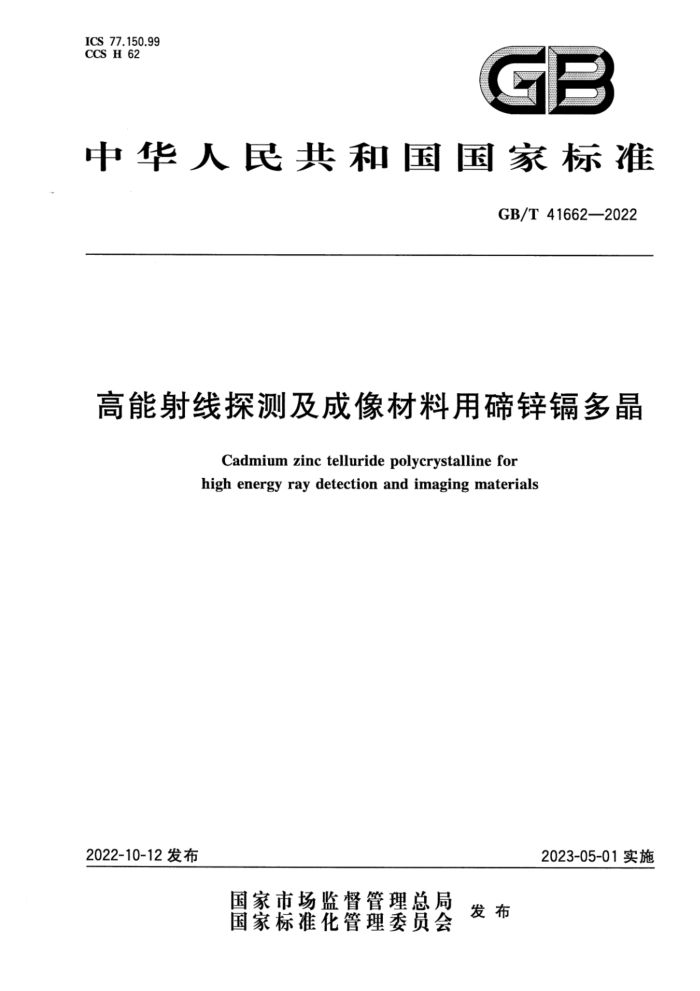

ICS 77.150.99 CCS H 62
A F
中华人民共和国国家标准
GB/T 41662—2022
高能射线探测及成像材料用碲锌镉多晶
Cadmium zinc telluride polycrystalline for high energy ray detection and imaging materials
2022-10-12发布
2023-05-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T41662—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国有色金属工业协会提出。 本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。 本文件起草单位：广东先导稀材股份有限公司、成都中建材光电材料有限公司、峨眉山市峨半高纯
材料有限公司、安徽光智科技有限公司、先导薄膜材料（广东)有限公司、有色金属技术经济研究院有限责任公司。
本文件主要起草人：朱刘、狄聚青、潘锦功、张程、韩知为、郑林、雷聪、邓育宁、范文涛、朱赞芳、孙艳容、 吴帅锦、王凯凯、向清华。
I GB/T 41662—2022
高能射线探测及成像材料用碲锌镉多晶
范围
1
本文件规定了高能射线探测及成像材料用碲锌镉多晶的技术要求、试验方法、检验规则以及标志、 包装、运输、贮存、随行文件和订货单内容。
本文件适用于以高纯碲、高纯锌、高纯镉制得的高能射线探测及成像材料用碲锌镉多晶（以下简称碲锌镉多晶）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T41769碲锌镉化学分析方法锌和镉含量的测定电感耦合等离子体原子发射光谱法 YS/T917高纯镉化学分析方法痕量杂质元素含量的测定辉光放电质谱法 YS/T1227.1粗碲化学分析方法第1部分：碲量的测定重量法
3术语和定义
本文件没有需要界定的术语和定义。
技术要求
4:
4.1化学成分
碲锌镉多晶的化学成分应符合表1的规定。
表1碲锌镐多晶化学成分
化学成分（质量分数）
% 杂质元素含量（X10-），不大于
产品名称
Te
Zn
Cd
杂质总和
Al
S
Fe Cu Ca Co Mg Na Ni Ph
S
53.93 2.63 42.59
碲锌镉多晶
0.5
0.5
10
~
54.53 杂质总和为表中所列但不限于表中所列杂质元素实测值总和。
2.93 43.39
1 GB/T41662—2022
4.2 物理规格 4.2.1 碲锌镉块状多晶的形状和尺寸随机分布，其线性尺寸应不大于100mm。 4.2.2碲锌镉柱状多晶的规格为75mm×50mm，其直径允许偏差为士3.75mm。直径及长度如有其他要求，可由供需双方确定。 4.3 内部质量 4.3.1 锌镉多晶不应有片状或线状单质夹杂，可以有少量点状单质夹杂，其个数每平方厘米应不大于2个。 4.3.2碲锌镉多晶的结构应致密、无裂纹。
4.4 外观质量
碲锌镉多晶的外观应为灰黑色，无色斑、变色及可见的污染物。
5试验方法
5.1 化学成分 5.1.1 碲锌镉多晶中碲量的测定按照YS/T1227.1的规定进行， 5.1.2 碲锌镉多晶中锌量、镉量的测定按照GB/T41769的规定进行。 5.1.3 碲锌镉多晶中杂质成分的测定按照YS/T917的规定进行。 5.2 物理规格
碲锌镉多晶的尺寸及其允许偏差用相应精度的量具测量。 5.3 内部质量
用线切割机或内圆切割机切割样品，在切割界面上有白色亮点为单质夹杂。 5.4外观质量
外观质量用目视法测定。
6检验规则
6.1检查和验收 6.1.1产品由供方或第三方进行检验，保证产品质量符合本文件及订货单的规定。 6.1.2需方可对收到的产品按照本文件的规定进行检验。若检验结果与本文件或订货单的规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。 6.2 2组批
产品应成批提交检验，每批为同一生产周期产品组成，批重不大于5kg。 6.3 检验项目
每批产品应进行化学成分、物理规格、内部质量、外观质量的检验。
2 GB/T 41662—2022
6.4取样与制样 6.4.1碲锌镉多晶化学分析仲裁取样每批随机抽取不少于20块，从每块中敲击部分物料，然后破碎至目测大部分可以通过150μm，均制好的样品不少于100g，分成3袋，每袋不少于30g。 6.4.2碲锌镉多晶内部质量的检验每批随机抽取10%样品，但不少于1块（件），用于测定。 6.4.3 ：碲锌镉多晶外观质量、物理规格逐块（件）检验。 6.5 检验结果的判定 6.5.1 检验结果的数值按GB/T8170的规定进行修约，并采用修约值比较法进行判定。 6.5.2 碲锌镉多晶的化学成分不合格时，则判该批产品不合格。 6.5.3碲锌镉多晶的内部质量不合格时，判该批不合格。 6.5.4 碲锌镉多晶的物理规格、外观质量检验不合格时，判该块（件)不合格。
7标志、包装、运输、贮存及随行文件
7.1标志
包装箱外应标有“小心轻放”及“防腐、防潮”字样或标志，并说明： a） 供方名称； b）产品名称； c）产品发货件数、净重。
7.2包装
碲锌镉多晶用聚乙烯包装，抽真空热封，然后装人珍珠棉（可发性聚乙烯）成型盒中，最后放置到包装箱内。 7.3运输
产品在运输过程中应轻装轻卸，勿压勿挤，并采取防震措施。 7.4贮存
产品应贮存在清洁、干燥环境中。 7.5 随行文件
每批产品应附有随行文件，其上注明： a） 供方名称； b）产品名称； c）产品规格； d）产品批号； e) 产品毛重、净重； f) 各项检验结果及检验部门印记； g）本文件编号； h) 出厂日期。
3 GB/T 41662—2022
8 订货单内容
订购本文件所规定产品的订货单内应包括下列内容： a）产品名称； b）本文件编号； c) 本文件中供需双方协商的内容； d）其他。
4
