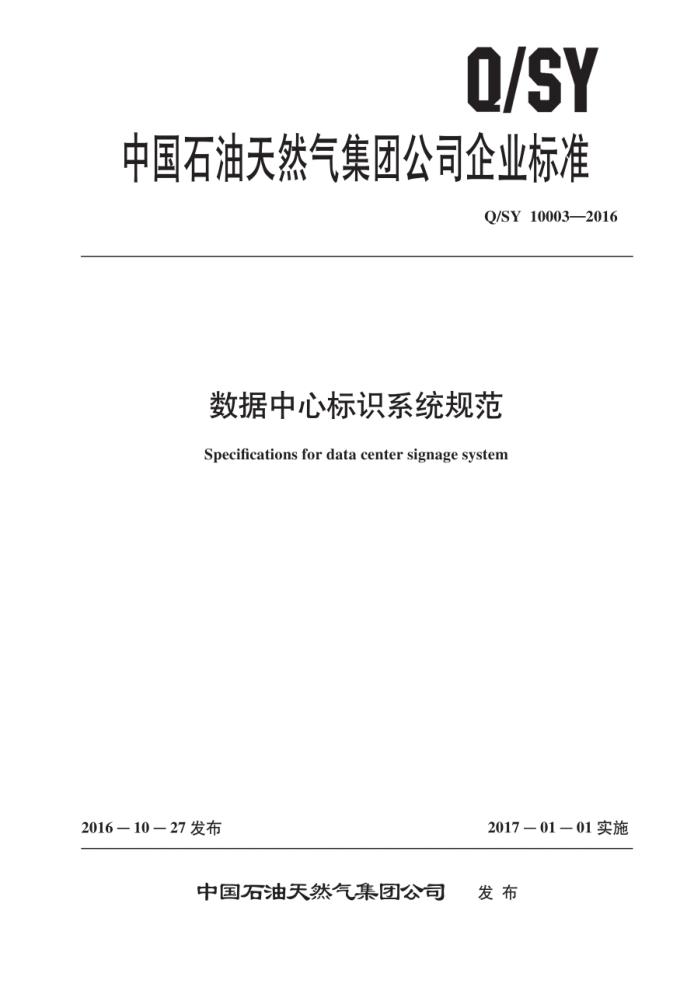

Q/SY
中国石油天然气集团公司企业标准
Q/SY 10003—2016
数据中心标识系统规范 Specifications for data center signage system
2016－10—27发布
2017－01－01实施
发布
中国石油天然气集团公司 Q/SY10003—2016
目 次
前言范围 2 规范性引用文件 3 术语和定义标识系统构成
4
设计原则与应用原则
5
广
5.1 设计原则 5.2 应用原则基础规范
6
6.1 基础设计要素 6.2 基本组合 6.3 二维码标志应用规范 7.1 户外环境标志 7.2 区域标志 7.3 墙体标志 7.4 空间标志 7.5 地面标志 7.6 环境标志 7.7 安全标志 7.8 设备标志 7.9 管线标志 7.10 辅助设施标志 7.11 运维管理标志参考文献
L
10
19
7
20
20 22 -30 - 33 36 - 39 49 -- 61
69 74 .-77
....81 Q/SY10003—2016
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起
草。
本标准由中国石油天然气集团公司信息管理部提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：中国石油勘探开发研究院、中国石油信息管理部、中国石油吉林石化公司、中
国石油集团东方地球物理勘探有限责任公司。
本标准主要起草人：孙长虹。冯梅。王卫国。马瑞。王贤。郭逸昕、靖小伟。杨志贤。于庆友陈靓、赵明清、李捷、朱建力、王建民、张克春、周晓鹏、仇潮、张忧。朱玉立。
II Q/SY 10003—2016
数据中心标识系统规范
1范围
本标准规定了数据中心标识系统的基础规范和应用规范，并给出了数据中心标识系统的构成、设计原则和应用原则。
本标准适用于中国石油天然气集团公司总部及所属各企事业单位数据中心标识系统的设计和应
用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2893—2008 安全色 GB2894—2008 安全标志及其使用导则 GB/T15565.12008 图形符号术语第1部分：通用 GB/T15565.2—2008 图形符号术语第2部分：标志及导向系统 GB/T16901.1—2008 技术文件用图形符号表示规则第1部分：基本规则 GB/T16902.1—2004 图形符号表示规则设备用图形符号第1部分：原形符号 GB/T16903.1—2008 标志用图形符号表示规则第1部分：公共信息图形符号的设计原则 GB/T20001.2一2015标准编写规则第2部分：符号标准 Q/SY1001—2008 企业标识应用规范 Q/SY13362010数据中心机房建设规范中国石油天然气集团公司视觉形象手册基础设计系统一1中国石油天然气集团公司编制中国石油天然气集团公司视觉形象手册应用设计系统一1中国石油天然气集团公司编制中国石油天然气集团公司视觉形象手册应用设计系统一2中国石油天然气集团公司编制 UL969标识和标签系统（Markingand labelingsystems） RoHS 环保指令(Directive on the restriction of the use of certain hazardous substances in electrical and
electronic equipment)
3术语和定义
GB/T15565.1—2008和GB/T15565.2—2008界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T15565.1—2008和GB/T15565.2—2008中的某些术语和定义。 3.1
数据中心data center 容纳机房及其支持区域的一个建筑物或一个建筑物的一部分。 [Q/SY1336—2010，定义3.1]
I Q/SY10003—2016
3.2
符号symbol 表达一定事物或概念，具有简化特征的视觉形象。 [GB/T15565.1—2008，定义2.3]
3.3
文字符号 号letter symbol 由字母，数字，汉字等或它们的组合来表达一定事物或概念的符号。 [GB/T20001.2—2015，定义3.3]
3.4
图形符号 号graphical symbol 以图形为主要特征，信息传递不依赖于语言的符号。 [GB/T15565.1—2008，定义2.5]
3.5
标志sign 由符号，文字、颜色和几何形状（或边框）等组合形成的传递特定信息的视觉形象。 [GB/T15565.2—2008，定义2.1.1]
3.6
标识系统 signage system 为特定的环境或特定的场合服务而设计并设置的综合解决信息传递。识别。辨别和形象传递等功
能的，具有统一形象的系列化标志。 3.7
标志内容sign content 对标志中要素及其相对位置的描述。
3.8
衬底色 background colour 标志中衬托图形符号或文字的颜色 [GB/T15565.2—2008.定义2.2.3]
3.9
观察距离（1） observation distance (D) 在观察者视野内，标志对于观察者清晰且醒目的最大距离。 [GB/T15565.2—2008，定义2.3.4] 示例：如图1所示。
3.10
偏移（X) displacement (X) 标志中心点到观察者视野法向中心线的垂直距离。 [GB/T15565.2—2008定义2.3.7] 示例：如图1所示。
3.11
偏移角(0)angle of displacement (0) 观察者注视标志中心点的视线与观察者视野法向中心线之间的夹角。 [GB/T15565.2—2008，定义2.3.8] 示例：如图1所示。
2 Q/SY10003—2016
3.12
观察角（a）viewing angle（a) 标志所在平面与观察者视线所形成的夹角。 [GB/T15565.2—2008，定义2.3.9] 示例：如图1所示。
D
南中心
标志
男
注：α为观察角，I为观察距离。X为偏移。β为偏移角。
图1观察角，观察距离，偏移和偏移角示例
3.13
中国石油标识theLogo of CNPC 中国石油天然气集团公司企业标识。 见Q/SY1001一2008中的3.1.1至3.1.3和《中国石油天然气集团公司视觉形象手册基础设计系
统-1》中的A-3至A-10。
4标识系统构成
数据中广标识系统由2大类（户外和室内），11中类（户外环境标志，区域标志，墙体标志等）
79小类（数据中心楼体标志。数据中心门帽、数据中心门牌等）标志构成。
表1给出了数据中心标识系统的构成及应设置和宜设置的标志类别。
表1数据中心标识系统构成
序号 大类 1 2
中类
小类数据中心楼体标志数据中心门帽数据中心门牌数据中心落地标牌数据中心楼层区域看板数据中心区域中心点标志
应设置
宜设置 V V
户外 户外环境标志
3 4 5 6
L
V
V M
室内
区域标志
G Q/SY 10003—2016
表1 (续)
序号 大类 7 00 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
中类
小类
应设置
宜设置
数据中心坐标零点标志数据中心区域指示标志
区域标志
房间标牌服务台形象墙
台签非玻璃墙体标志玻璃墙体标志玻璃防撞标志空间区划标志配线架标志电缆线槽标志地面区划标志地板承重标志电力供应标志冷气供应标志给水标志排水标志阀门标志下水地漏标志禁止吸烟标志禁止拍照标志禁止触摸标志禁止合闸标志禁止背包标志禁止饮食标志当心落物警告标志注意安全警告标志当心触电警告标志当心高温警告标志当心低温警告标志图像采集提示标志通道必须保持畅通提示标志请使用正确姿势搬运物体提示标志
V V
墙体标志
空间标志
V V V
地面标志
V
u V V V
室内
24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
V
V
V
环境标志
V W V V
V V W
V V
整理整顿提示标志
4
