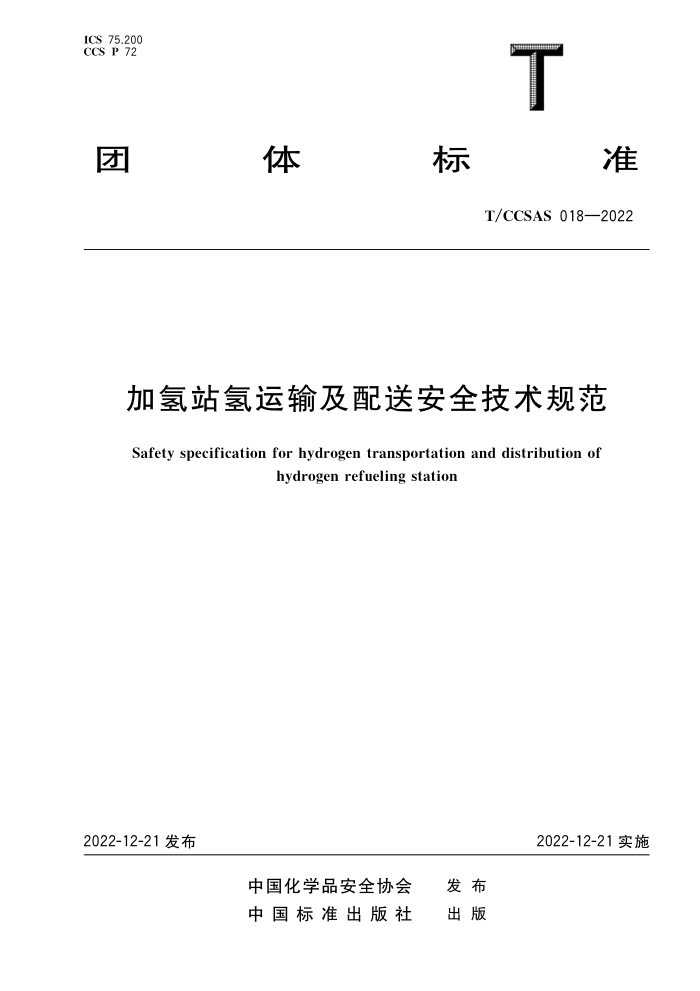

ICS 75.200 CCS P 72
T
体
准
标
团
T/CCSAS018—2022
加氢站氢运输及配送安全技术规范
Safety specification for hydrogen transportation and distribution of
hydrogen refueling station
2022-12-21发布
2022-12-21实施
中国化学品安全协会 发布
出版
中国标准出版社 T/CCSAS 018—2022
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 基本规定
设备与配套设施操作与维护
6
附录A（资料性） 装卸和运输过程风险附录B（资料性） 气瓶类型附录C（资料性） 导静电橡胶拖地带类型及尺寸要求附录D（规范性） 操作要求附录E（资料性） 氢气泄漏事故现场应急处置方案参考文献
15 17
18
19
20 22 T/CCSAS 018—2022
前言
本文件按照GB/T1.12020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国化学品安全协会提出并归口。 本文件起草单位：中国石化销售股份有限公司广东石油分公司、中国石化销售股份有限公司、中国
石化销售股份有限公司江苏石油分公司、中国石化销售股份有限公司河南石油分公司、中国石化销售股份有限公司北京石油分公司、中国石化工程建设有限公司、中国石化安全工程研究院有限公司、石油化工工程质量监督总站北京监督站、浙江蓝能燃气设备有限公司
本文件主要起草人：赵忠武、郑长青、陈成敏、朱红、赵亮、邹伟海、岑利祥、王大鹏、何才宁、黄彬、 张力、王红霞、曹文红、付倩湄、李莉、邹秀健、张立志、董光明、高培东、李少鹏、王维民、江宁、王征苑、 温华平、范海钰、郑彦召、张旭、马思瑶、刘忠友、关慰清、李超、李栖楠。
I T/CCSAS 018—2022
引言
为规范加氢站氢气充装、输送与卸车作业全过程涉及的设备制造选型、操作、维护以及应急等要
求，保障加氢站氢运输及配送全过程的安全性，有效降低安全事故发生率，编制本文件
本文件主要研究并提出安全技术的规定。以加氢站的氢输送与配送的作业全过程涉及的设备及操作人员为对象，研究与安全有关的功能、性能、关键技术、操作行为，基于安全风险管控，特别是对关键的风险点，制定相应安全技术规范
本文件在现行国家有关法律、法规、部门规章和标准的基础上，充分考虑到加氢站氢运输及配送过程中的实际情况，全面系统地将氢运输及配送过程中相关设备与操作等进行规范和尽量量化，力求可操作性和可靠性。
= T/CCSAS018—2022
加氢站氢运输及配送安全技术规范
1范围
本文件规定了氢气长管拖车从供氢站到加氢站（包括加油气氢合建站）在氢气装卸、运输及配送过
程中的安全规范。
本文件适用于氢气长管拖车30MPa及以下的气态氢运输及配送活动。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T567（所有部分）爆破片安全装置 GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值 GB2894安全标志及其使用导则 GB/T 4606 道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸 GB/T 4607 道路车辆半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸 GB 7258 机动车运行安全技术条件 GB/T8337气瓶用易熔合金塞装置 GB 8410 汽车内饰材料的燃烧特性 GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB 12158 防止静电事故通用导则 GB/T 14976 流体输送用不锈钢无缝钢管 GB/T 15088 道路车辆牵引销强度试验 GB/T 16918 气瓶用爆破片安全装置 GB 21668 危险货物运输车辆结构要求 GB/T 23336 半挂车通用技术条件 GB/T24545车辆车速限制系统技术要求及试验方法 GB/T 29729 氢系统安全的基本要求 GB/T 31138 汽车用压缩氢气加气机 GB/T 33145 大容积钢质无缝气瓶 GB/T 33215 气瓶安全泄压装置 GB 50140 建筑灭火器配置设计规范 GB 50156 汽车加油加气加氢站技术标准 GB 50516 加氢站技术规范 JB/T10750 牵引车 JT/T230 汽车导静电橡胶拖地带 JT/T1285 危险货物道路运输营运车辆安全技术条件
1 T/CCSAS018—2022
NB/T10354长管拖车 NB/T 10355 管束式集装箱 NB/T 47008 承压设备用碳素钢和合金钢锻件 NB/T 47010 承压设备用不锈钢和耐热钢锻件 NB/T47013.2承压设备无损检测第2部分：射线检测 NB/T47013.5 承压设备无损检测 第5部分：渗透检测 TSG08: 特种设备使用管理规则 TSG23气瓶安全技术规程 TSG R0005 移动式压力容器安全技术监察规程 TSG R7001 压力容器定期检验规则
3术语和定义
下列术语和定义适用于本文件。
3.1
加氢站hydrogenrefuelingstation 为氢燃料电池汽车或氢气内燃机汽车或氢气天然气混合燃料汽车等的储氢瓶充装氢燃料的专门
场所。 3.2
供氢站hydrogensupplystation 不含氢气发生设备，以瓶装或/和管道供应氢气的建筑物或场所的统称。
3.3
氢气装车台hydrogenfillingoperationplatform 用于氢气长管拖车氢气装车的操作平台。
3.4
氢气卸车台hydrogenunloadingoperationplatform 用于氢气长管拖车氢气卸车的操作平台
3.5
氢气装卸作业区hydrogenfillingandunloadingoperationarea 供氢站或加氢站的站内氢气装卸作业区域，该区域的边界线为设备爆炸危险区域边界线加3m。
3.6
氢气管束式集装箱tubeskidcontainerforgaseoushydrogen 由若干个单只公称水容积为1000L～4200L（气瓶标准允许的情况下，经批准备案，最大容积不
超过5000L)的储氢气瓶，固定在与框架连接的支撑端板上且与管路、安全附件、仪表、装卸附件等部件组成的用来装运压缩氢气的装置。 3.7
氢气长管拖车tubetrailersforgaseoushydrogen 本文件所涉及的氢气长管拖车是以下两种类型车辆的统称。 a)E 由若干只气瓶通过支撑端板或框架与半挂车行走机构或定型底盘采用永久性连接，且与管路、
安全附件、仪表、装卸附件等部件组成的，并在国家相关机构整体备案公告的用于道路运输氢气的车辆。
b）由移动式压力容器制造厂家制造的管束式集装箱与半挂车底盘厂家制造并在国家相关机构单
独备案公告的半挂车底盘组成的，用于道路运输氢气的车辆
2 T/CCSAS018—2022
3.8
储氢气瓶tubeforgaseoushydrogen 符合GB/T33145的要求或符合依据TSG23经相关部门批准的企业标准，且专用于充装氢气的
大容积气瓶。
注：包括瓶体、端塞及密封件。
3.9
管路pipeline 与储氢气瓶相连接用于氢气的充装、卸放的管子、管件等。
3.10
安全附件 :safetyaccessories 为保障承压设备安全运行设置的在危险条件下通过自主动作缓解或消除不安全因素的装置。包括
安全泄放装置、紧急切断装置、导静电装置等。 3.11
仪表instruments 为保障承压设备安全运行设置的运行参数监测装置。包括压力测量装置、温度测量装置等。
3.12
装卸附件loadingandunloadingaccessories 直接用于气体装卸接驳的装置。包括装卸阀门、装卸软管。其中，装卸软管应由供氢站和加氢站
配备。
注：装卸软管是由软管和接头组成的组合件，按结构分为波纹金属软管与非金属软管两种类型， 3.13
半挂车底盘 semi-trailer chassis 由汽车牵引而本身无动力驱动装置的车辆，并且装有可将水平和垂直力传递到牵引车的联结装置
的挂车。 3.14
支腿landinggear 用于氢气长管拖车与半挂牵引车分离后支撑半挂车底盘的装置。
3.15
牵引销fifthwheelcouplingpin 用于插入牵引座实现半挂车底盘与半挂牵引车有效连接并承受牵引力的构件。
3.16
半挂牵引车semi-trailertowingvehicle 装备有特殊装置用于牵引半挂车的商用车辆。
3.17
马凳horsestool 用于氢气长管拖车防止支腿失效及其他失去平衡情况下的辅助支撑工具
4基本规定
4.1各企业结合生产活动在开展生产过程中安全风险识别、分析与评估的基础上，应按照国家和行业有关安全生产管理规定的要求，编制氢气装车、运输及卸车的操作规程。 4.2各企业应基于风险辨识与危害分析的结果，针对潜在的风险提出风险管控措施，编制相应的事故处理应急预案；定期进行安全教育与专业培训。关于加氢站装卸和运输过程中的风险见附录A。
3
