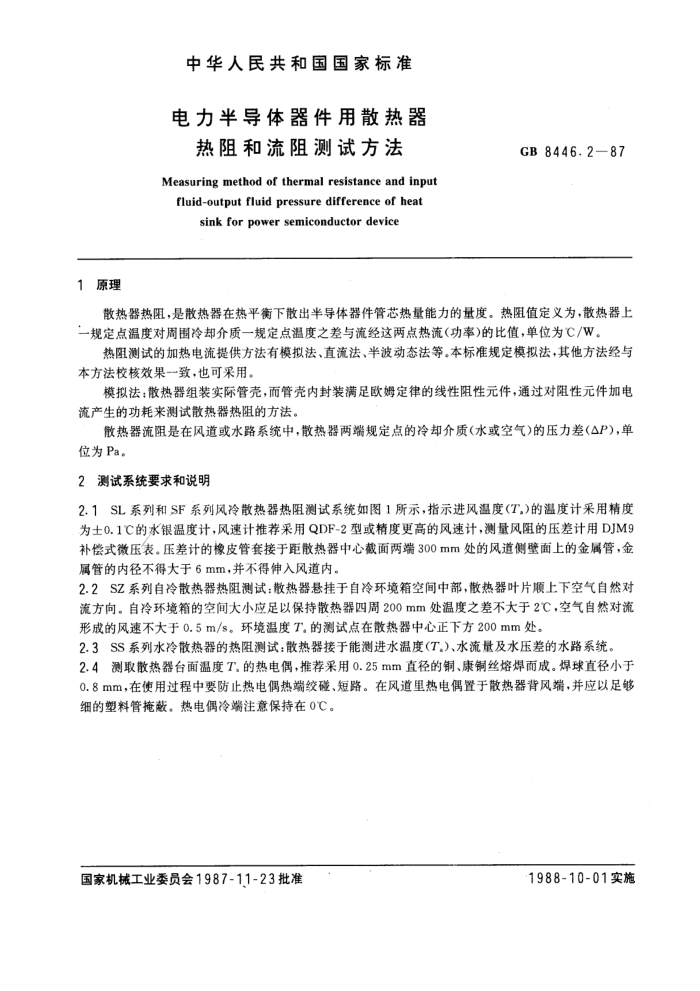

1原理
散热器热阻，是散热器在热平衡下散出半导体器件管芯热量能力的量度。热阻值定义为，散热器上二规定点温度对周围冷却介质一规定点温度之差与流经这两点热流（功率）的比值，单位为C/W。
热阻测试的加热电流提供方法有模拟法、直流法、半波动态法等。本标准规定模拟法，其他方法经与本方法校核效果一致，也可采用。
模拟法:散热器组装实际管壳，而管壳内封装满足欧姆定律的线性阻性元件,通过对阻性元件加电流产生的功耗来测试散热器热阻的方法。
散热器流阻是在风道或水路系统中，散热器两端规定点的冷却介质（水或空气）的压力差（AP）,单位为Pa。
2测试系统要求和说明
2. 1 SL系列和3F系列风冷散热器热阻测试系统如图1所示，指示进风温度（匸）的温度计采用精度为士o. 1C的水银温度计，风速计推荐采用QDF-2型或精度更高的风速计,测量风阻的压差计用DJM9补偿式微压金。压差计的橡皮管套接于距散热器中心截面两端300 mm处的风道侧壁面上的金属管，金属管的内径不得大于6 mm,并不得伸入风道内。
2.2 SZ系列自冷散热器热阻测试:散热器悬挂于自冷环境箱空间中部，散热器叶片顺上下空气自然对流方向。自冷环境箱的空间大小应足以保持散热器四周200 mm处温度之差不大于2C ,空气自然对流形成的风速不大于0. 5 m/s。环境温度匸的测试点在散热器中心正下方200 mm处。
2- 3 SS系列水冷散热器的热阻测试:散热器接于能测进水温度（几）、水流量及水压差的水路系统。
2- 4测取散热器台面温度匸的热电偶，推荐采用0. 25 mm直径的铜、康铜丝熔焊而成。焊球直径小于0. 8 mm,在使用过程中要防止热电偶热端绞碰、短路。在风道里热电偶置于散热器背风端，并应以足够细的塑料管掩蔽。热电偶冷端注意保持在0C。
