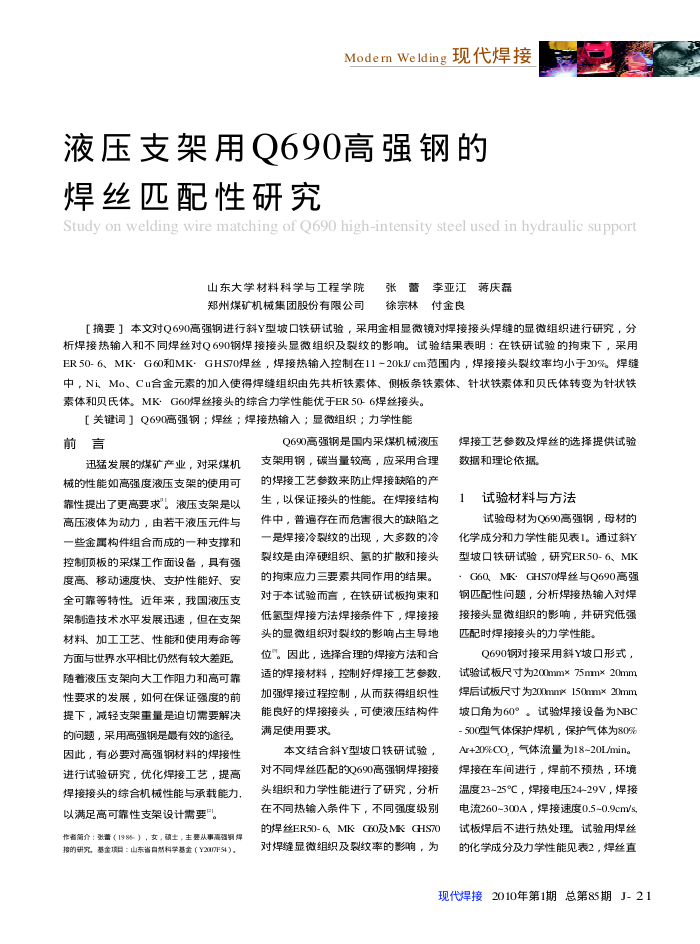

摘要：本文对Q690高强钢进行斜Y型坡口铁研试验，采用金相显微镜对焊接接头焊缝的显微组织进行研究，分析焊接热输入和不同焊丝对Q690钢焊接接头显微组织及裂纹的影响。试验结果表明∶在铁研试验的拘束下，采用ER50-6、MK·G6O和MK·GHS70焊丝，焊接热输入控制在11～20kJcm范围内，焊接接头裂纹率均小于20%。焊缝中，Ni、Mo、Cu合金元素的加入使得焊缝组织由先共析铁素体、侧板条铁素体、针状铁素体和贝氏体转变为针状铁素体和贝氏体。MK·G60焊丝接头的综合力学性能优于ER506焊丝接头。
