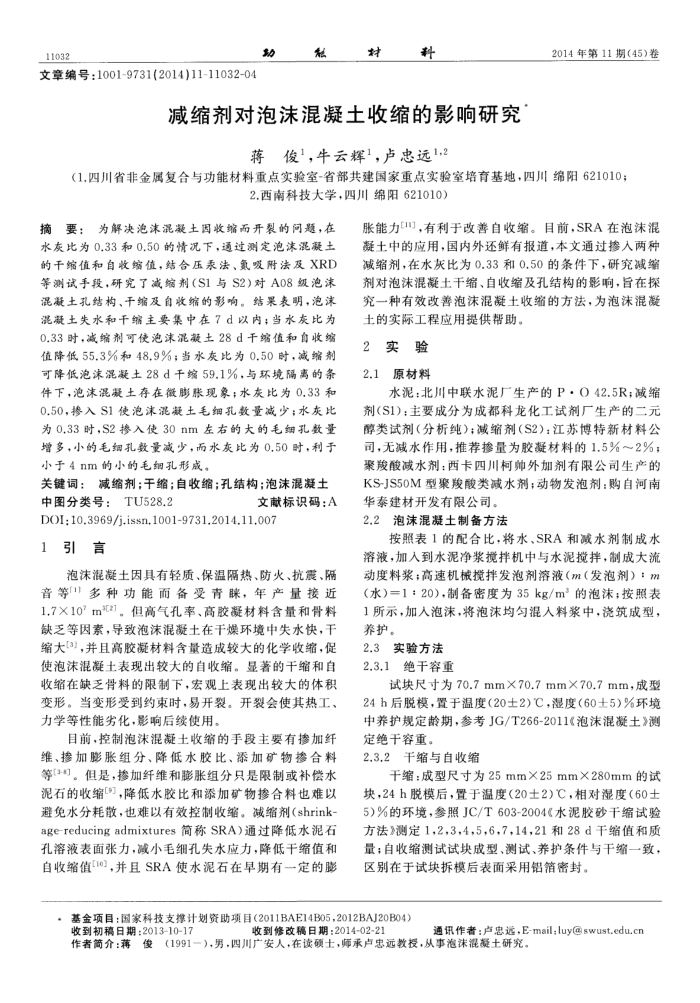

摘要：为解决泡沫混凝土因收缩而开裂的问题，在 水灰比为0.33和0.50的情况下，通过测定泡沫混凝土 的干缩值和自收缩值，结合压汞法、氮吸附法及XRD 等测试手段，研究了减缩剂（S1与S2）对A08级泡沫 混凝土孔结构、干缩及自收缩的影响。结果表明，泡沫 混凝土失水和干缩主要集中在7 d以内；当水灰比为 0.33时，减缩剂可使泡沫混凝土 28 d干缩值和自收缩 值降低55.3%和48.9% ；当水灰比为0.50时，减缩剂 可降低泡沫混凝土 28 d干缩59.1%,与环境隔离的条 件下，泡沫混凝土存在微膨胀现象；水灰比为0.33和 0.50,掺入S1使泡沫混凝土毛细孔数量减少；水灰比 为0.33时，S2掺入使30 nm左右的大的毛细孔数量 增多，小的毛细孔数量减少，而水灰比为0.50时，利于 小于4 nm的小的毛细孔形成。
