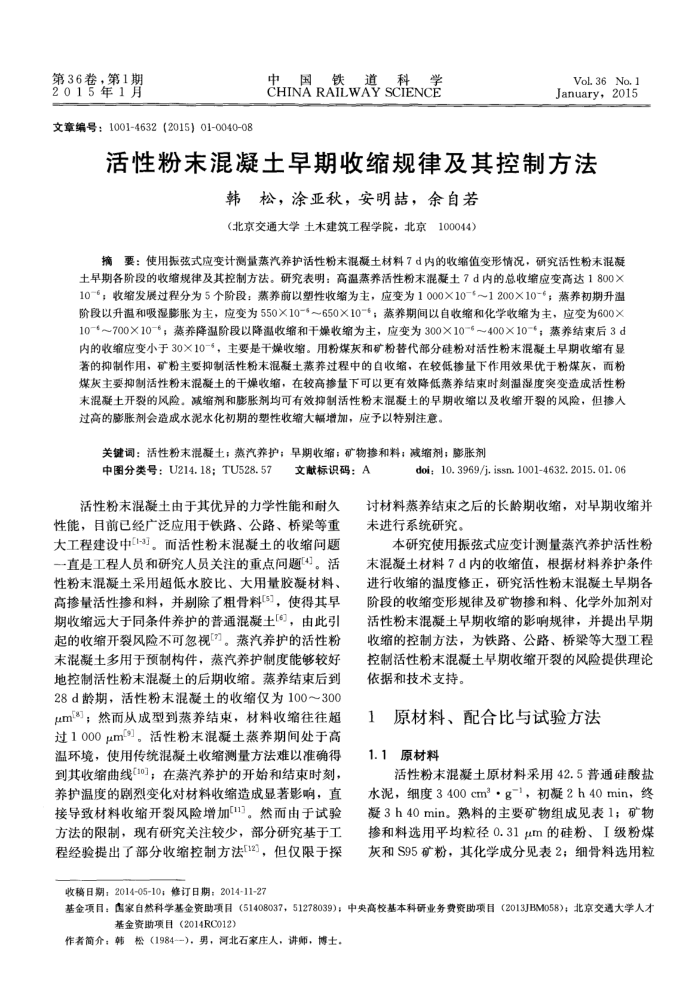

摘要∶使用振弦式应变计测量蒸汽养护活性粉末混凝土材料7d内的收缩值变形情况，研究活性粉末混凝土早期各阶段的收缩规律及其控制方法。研究表明∶高温蒸养活性粉末混凝土7d内的总收缩应变高达1800×10-6;收缩发展过程分为5个阶段∶蒸养前以塑性收缩为主，应变为1000×106～1200×106;蒸养初期升温阶段以升温和吸湿膨胀为主，应变为550×105～650×105;蒸养期间以自收缩和化学收缩为主，应变为600×106～700×105;蒸养降温阶段以降温收缩和干燥收缩为主，应变为300×106～400×105;蒸养结束后3d 内的收缩应变小于30×106，主要是干燥收缩。用粉煤灰和矿粉替代部分硅粉对活性粉末混凝土早期收缩有显著的抑制作用，矿粉主要抑制活性粉末混凝土蒸养过程中的自收缩，在较低掺量下作用效果优于粉煤灰，而粉煤灰主要抑制活性粉末混凝土的干燥收缩，在较高掺量下可以更有效降低蒸养结束时刻温湿度突变造成活性粉末混凝土开裂的风险。减缩剂和膨胀剂均可有效抑制活性粉末混凝土的早期收缩以及收缩开裂的风险，但掺入过高的膨胀剂会造成水泥水化初期的塑性收缩大幅增加，应予以特别注意。
