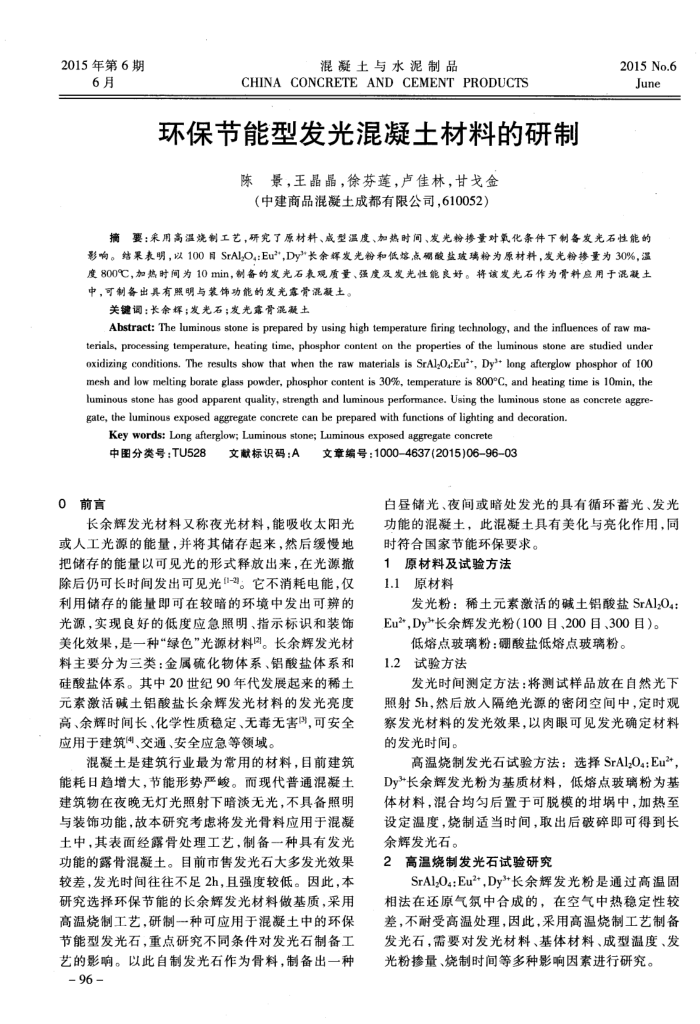

摘要∶采用高温烧制工艺，研究了原材料、成型温度、加热时间、发光粉掺量对氧化条件下制备发光石性能的影响。结果表明，以100目SrAlO∶Eu2"，Dy'长余辉发光粉和低熔点硼酸盐玻璃粉为原材料，发光粉掺量为30%，温度800℃，加热时间为10min，制备的发光石表观质量、强度及发光性能良好。将该发光石作为骨料应用于混凝土中，可制备出具有照明与装饰功能的发光露骨混凝土。
