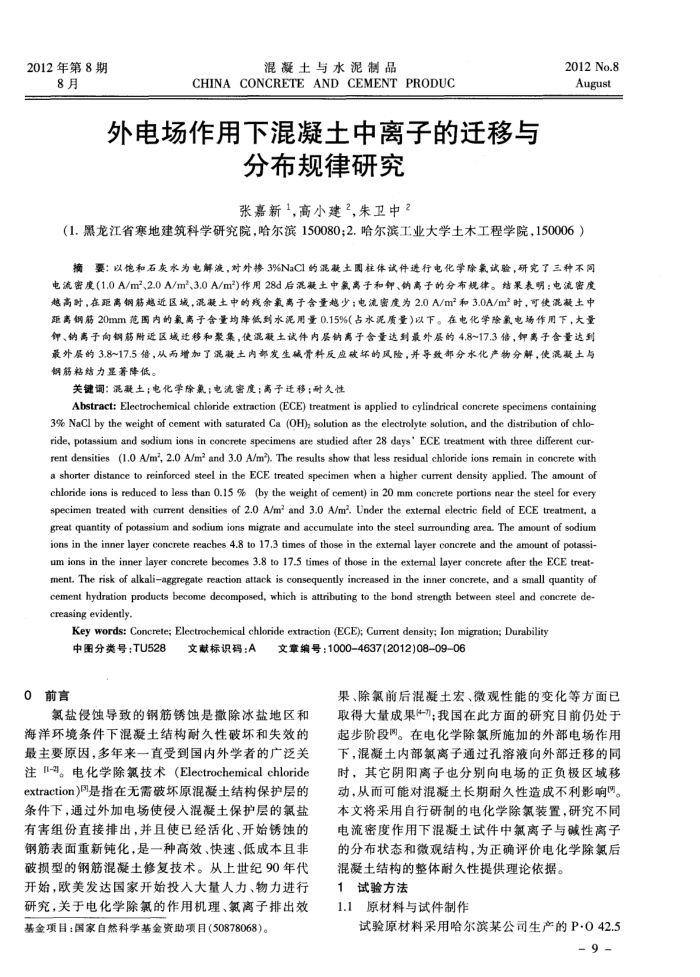

摘要:以饱和石灰水为电解液,对外掺3%NaCl的混凝土圆柱体试件进行电化学除氯试验,研究了三种不同电流密度(1.0A/m²、2.0A/m²、3.0A/m²)作用28d后混凝土中氯离子和钾、钠离子的分布规律。结果表明:电流密度越高时,在距离钢筋越近区域,混凝土中的残余氯离子含量越少;电流密度为2.0A/m²和3.0A/m²时,可使混凝土中距离钢筋 20mm范围内的氯离子含量均降低到水泥用量0.15%(占水泥质量）以下。在电化学除氯电场作用下,大量钾、钠离子向钢筋附近区域迁移和聚集,使混凝土试件内层钠离子含量达到最外层的4.8~17.3倍,钾离子含量达到最外层的3.8~17.5倍,从而增加了混凝土内部发生碱骨料反应破坏的风险,并导致部分水化产物分解,使混凝土钢筋粘结力显著降低。
