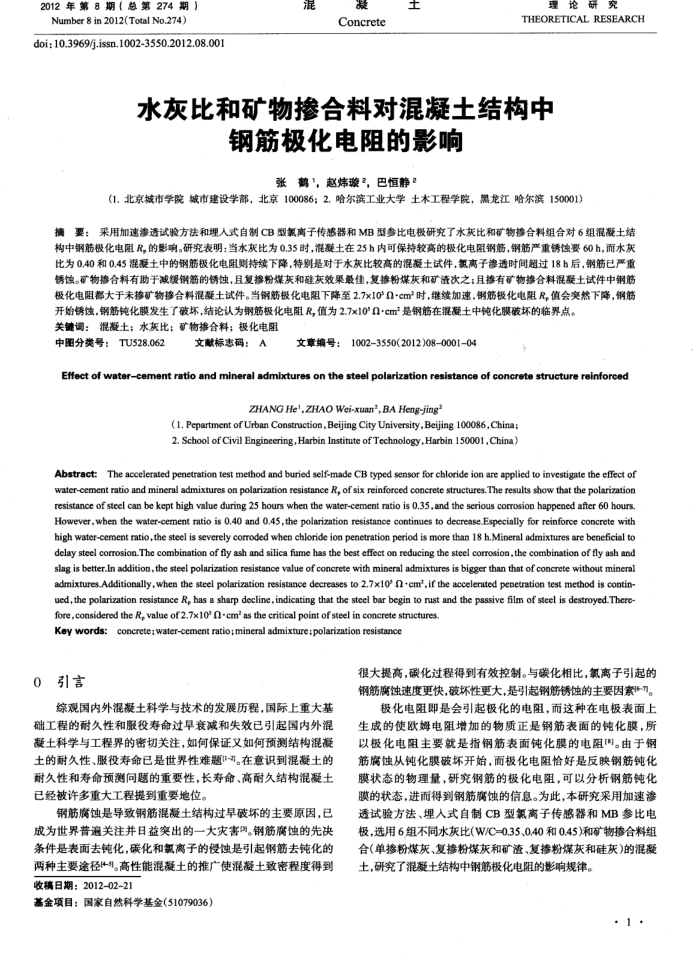

摘要:采用加速渗透试验方法和埋入式自制 CB型氯离子传感器和MB型参比电极研究了水灰比和矿物掺合料组合对6组混凝土结构中钢筋极化电阻R。的影响。研究表明:当水灰比为0.35时,混凝土在25h内可保持较高的极化电阻钢筋,钢筋严重锈蚀要60h,而水灰比为0.40和0.45混凝土中的钢筋极化电阻则持续下降,特别是对于水灰比较高的混凝土试件,氯离子渗透时间超过18h后,钢筋已严重锈蚀。矿物掺合料有助于减缓钢筋的锈蚀,且复掺粉煤灰和硅灰效果最佳,复掺粉煤灰和矿渣次之;且掺有矿物掺合料混凝土试件中钢筋极化电阻都大于未掺矿物掺合料混凝土试件。当钢筋极化电阻下降至2.7×10°Ωcm²时,继续加速,钢筋极化电阻R,值会突然下降,钢筋开始锈蚀,钢筋钝化膜发生了破坏,结论认为钢筋极化电阻R,值为2.7×10°Q·cm²是钢筋在混凝土中钝化膜破坏的临界点。
