深槽及浅槽，均勾相间排布，卡瓦材质选用球墨铸铁，表面进行率火处理，度达到62HRC，

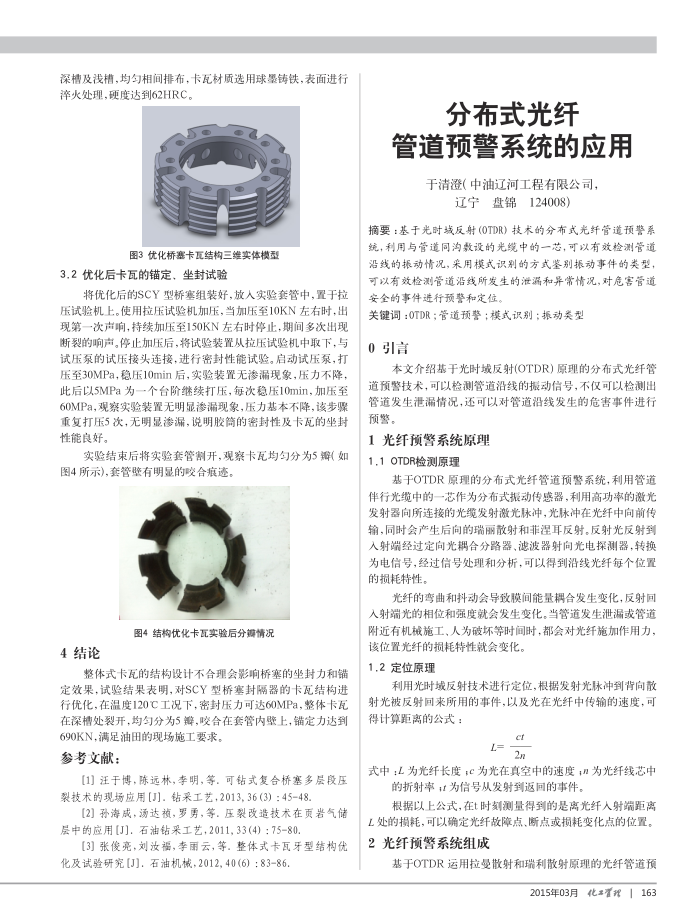

图3优化桥塞卡瓦结构三维实体模型
3.2优化后卡瓦的锚定，坐封试验
将优化后的SCY型桥塞组装好，放人实验套管中，置于拉压试验机上。使用拉压试验机加压，当加压至10KN左右时，出现第一次声响，持续加压至150KN左右时停止，期间多次出现断裂的响声，停止加压后，将试验装置从拉压试验机中取下，与试压泵的试压接头连接，进行密封性能试验。启动试压泵，打压至30MPa，稳压10min后，实验装置无渗漏现象，压力不降，此后以5MPa为一个台阶继续打压，每次稳压10min，加压至 60MPa，观察实验装置无明显渗漏现象，压力基本不降，该步骤重复打压5次，无明显渗漏，说明胶筒的密封性及卡瓦的坐封性能良好。
实验结束后将实验套管割开，观察卡瓦均勾分为5辨（如图4所示)，套管壁有明显的咬合衰迹。
图4结构优化卡瓦实验后分期情况
4结论
整体式卡瓦的结构设计不合理会影响桥塞的坐封力和锚定效果，试验结果表明，对SCY型桥塞封隔器的卡瓦结构进行优化，在温度120C工况下，密封压力可达60MPa，整体卡瓦在深槽处裂开，均勾分为5辨，咬合在套管内壁上，锚定力达到
690KN，满足油田的现场施工要求，参考文献：
[1]汪于博，陈远林，李明，等.可钻式复合桥塞多层段压裂技术的现场应用【J]．钻采工艺，2013，36(3）：45-48.
[2]孙海成，汤达祯，罗勇，等，压裂改造技术在页岩气储
层中的应用（J1，石油钻采工艺，2011，33（4)：75-80
[3]张俊亮，刘汝福，李雨云，等.整体式卡瓦牙型结构优化及试验研究[J].石油机械，2012，40(6）：83-86.
分布式光纤
管道预警系统的应用
于清澄（中油辽河工程有限公司，
辽宁盘锦124008)
摘要：基于光时城反射(0TDR)技术的分布式光纤管道预警系统，利用与管道同沟数设的光缆中的一芯，可以有效检测管道沿线的振动情况，采用模式识别的方式鉴别振动事件的类型可以有效检测管道沿线所发生的泄漏和异常情况，对危害管道安全的事件选行预警和定位，
关键词：OTDR；管道预警；模式识别：振动类型 0引言
本文介绍基于光时域反射(OTDR)原理的分布式光纤管
道预整技术，可以检测管道沿线的报动信号，不仅可以检测出管道发生泄漏情况，还可以对管道沿线发生的危害事件进行预警。
1光纤预警系统原理 1.1OTDR检测原理
基于OTDR原理的分布式光纤管道预警系统，利用管道
律行光缆中的一芯作为分布式报动传感器，利用高功率的激光发射器向所连接的光缆发射激光脉冲，光脉冲在光纤中向前传输，同时会产生后向的瑞丽散射和菲涅耳反射。反射光反射到入射端经过定向光耦合分路器、滤波器射向光电探测器，转换为电信号，经过信号处理和分析，可以得到沿线光纤每个位置的损耗特性。
光纤的弯曲和抖动会导致膜间能量耦合发生变化，反射回入射端光的相位和强度就会发生变化。当管道发生泄漏或管道附近有机械施工，人为破坏等时间时，都会对光纤施加作用力，
该位置光纤的损耗特性就会变化。 1.2定位原理
利用光时域反射技术进行定位，根据发射光脉冲到背向散射光被反射回来所用的事件，以及光在光纤中传输的速度，可得计算距离的公式：
L=
2n
式中：L为光纤长度：C为光在真空中的速度；月为光纤线芯中
的折射率；为信号从发射到返回的事件。
根据以上公式，在t时刻测量得到的是离光纤人射端距离 L处的损耗，可以确定光纤故障点、断点或损耗变化点的位置。 2光纤预警系统组成
基于OTDR运用拉曼散射和瑞利散射原理的光纤管道预
