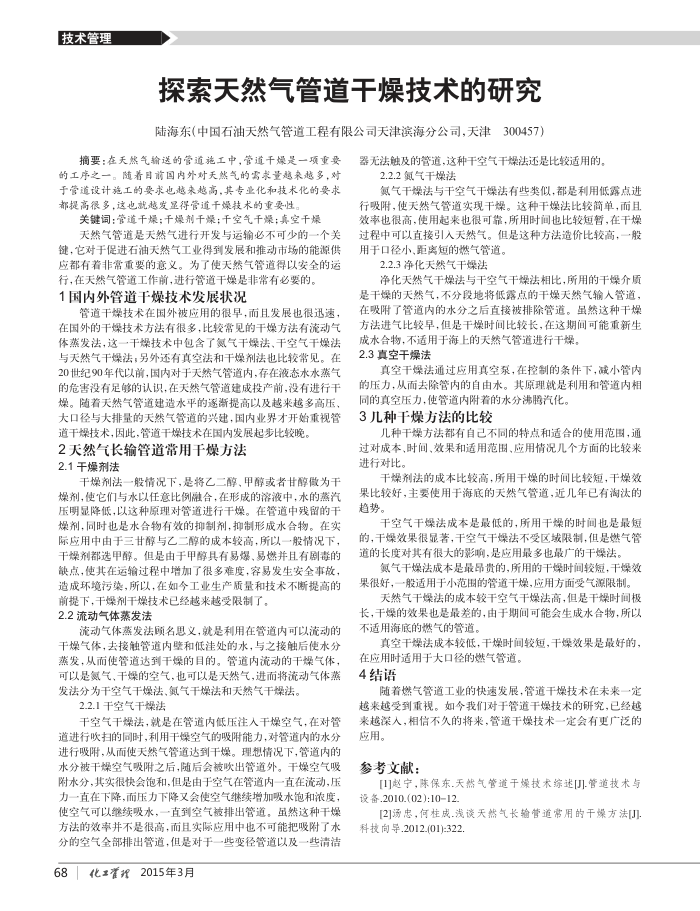

探索天然气管道干燥技术的研究陆海东（中国石油天然气管道工程有限公司天津滨海分公司，天津300457)
摘要：在天然气输送的管道施工中，管道干燥是一项重要的工序之一。随着目前国内外对天然气的需求量题来越多，对于管道设计施工的要求也越来越高，其专业化和技术化的要求都提高很多，这也就越发显得管道干燥技术的重要性。
关键词：管道千燥；千燥剂千燥：千空气千燥：真空干燥
天然气管道是天然气进行开发与运输必不可少的一个关键，它对于促进石油天然气工业得到发展和推动市场的能源供应都有着非常重要的意义。为了使天然气管道得以安全的运
行，在天然气管道工作前，进行管道干燥是非常有必要的。 1国内外管道于燥技术发展状况
管道干燥技术在国外被应用的很早，而且发展也很迅速，在国外的干燥技术方法有很多，比较常见的干燥方法有流动气体蒸发法，这一干燥技术中包含了氮气干燥法，干空气干燥法与天然气干燥法，另外还有真空法和干燥剂法也比较常见。在 20世纪90年代以前，国内对于天然气管道内，存在液态水水蒸气的危害设有足够的认识，在天然气管道建成投产前，没有进行干燥。随着天然气管道建造水平的逐新提高以及越来越多高压、大口径与大排量的天然气管道的兴建，国内业界才开始重视管道干燥技术，固此，管道干燥技术在国内发展起步比较晚。
2天然气长输管道带用千燥方法 2.1干燥剂法
干燥剂法一般情况下，是将乙二醇，甲醇或者甘醇做为干燥剂，使它们与水以任意比例融合，在形成的溶液中，水的蒸汽压明显降低，以这种原理对管道进行干燥。在管道中残留的干燥剂，同时也是水合物有效的抑制剂，抑制形成水合物。在实际应用中由于三甘醇与乙二醇的成本较高，所以一般情况下，干燥剂都选甲醇。但是由于甲醇具有易爆、易燃并且有剧毒的缺点，使其在运输过程中增加了很多难度，容易发生安全事故，造成环境污染，所以，在如今工业生产质量和技术不断提高的
前提下，干燥剂干燥技术已经越来越受限制了。 2.2流动气体蒸发法
流动气体蒸发法顾名思义，就是利用在管道内可以流动的干燥气体，去接触管道内壁和低洼处的水，与之接触后使水分蒸发，从而使管道达到干燥的目的。管道内流动的干燥气体，可以是氮气、干燥的空气，也可以是天然气，进而将流动气体蒸发法分为干空气干燥法，氮气干燥法和天然气干燥法。
2.2.1干空气干燥法
干空气干燥法，就是在管道内低压注人干燥空气，在对管道进行吹扫的同时，利用干燥空气的吸附能力，对管道内的水分进行吸附，从面使天然气管道达到干燥。理想情况下，管道内的水分被干燥空气吸附之后，随后会被吹出管道外。干燥空气吸附水分，其实很快会饱和，但是由于空气在管道内一直在流动，压力一直在下降，而压力下降又会使空气继续增加吸水饱和浓度，使空气可以继续吸水，一直到空气被排出管道，虽然这种干燥方法的效率并不是很高，而且实际应用中也不可能把吸附了水分的空气全部排出管道，但是对于一些变径管道以及一些清洁
68化置界2015年3月
器无法触及的管道，这种干空气干燥法还是比较适用的
2.2.2氮气干燥法
氮气干燥法与干空气干燥法有些类似，都是利用低露点进行吸附，使天然气管道实现干燥。这种干燥法比较简单，而且效率也很高，使用起来也很可靠，所用时闻也比较短暂，在干煤过程中可以直接引入天然气。但是这种方法造价比较高，一股用于口径小距离短的燃气管道。
2.2.3净化天然气干燥法
净化天然气干燥法与干空气干燥法相比，所用的干燥介质是于燥的天然气，不分段地将低露点的干燥天然气输人管道，在吸附了管道内的水分之后直接被排除管道。虽然这种干燥方法进气比较早，但是干燥时间比较长，在这期间可能重新生
成水合物，不适用于海上的天然气管道进行干燥 2.3真空干燥法
真空干燥法通过应用真空泵，在控制的条件下，减小管内的压力，从而去除管内的自由水。其原理就是利用和管道内相
同的真空压力，使管道内附着的水分沸腾汽化， 3儿种干燥方法的比较
几种干燥方法都有自已不同的特点和适合的使用范围，通过对成本，时间、效果和适用范围、应用情况儿个方面的比较来进行对比。
干燥剂法的成本比较高，所用干燥的时间比较短，干燥效果比较好，主要使用于海底的天然气管道，近几年已有淘汰的趋势。
于空气干燥法成本是最低的，所用于燥的时闻也是最短的，干燥效果很显著，干空气干燥法不受区域限制，但是燃气管道的长度对其有很大的影响，是应用最多也最广的干燥法。
氮气干燥法成本是最邱贵的，所用的干燥时间较短，干燥效果很好，一般股适用于小范围的管道干燥，应用方面受气源限制。
天然气干燥法的成本较干空气干燥法高，但是干燥时间极长，干燥的效果也是最差的，由于期间可能会生成水合物，所以不适用海底的燃气的管道。
真空干燥法成本较低，干燥时间较短，干燥效果是最好的，
在应用时适用于大口径的燃气管道。 4结语
随着燃气管道工业的快速发展，管道干燥技术在未来一定越来越受到重视。如今我们对于管道干燥技术的研究，已经越来越深人，相信不久的将来，管道干燥技术一定会有更广泛的应用。
参考文献：
[1]赵宁，陈保东.天然气管道于燥技术综述[]管道技术与设备.2010.(02)：1012
[2]场患，何柱成.浅谈天然气长输管道常用的干燥方法[J] 科技向导.2012.(01):322.
