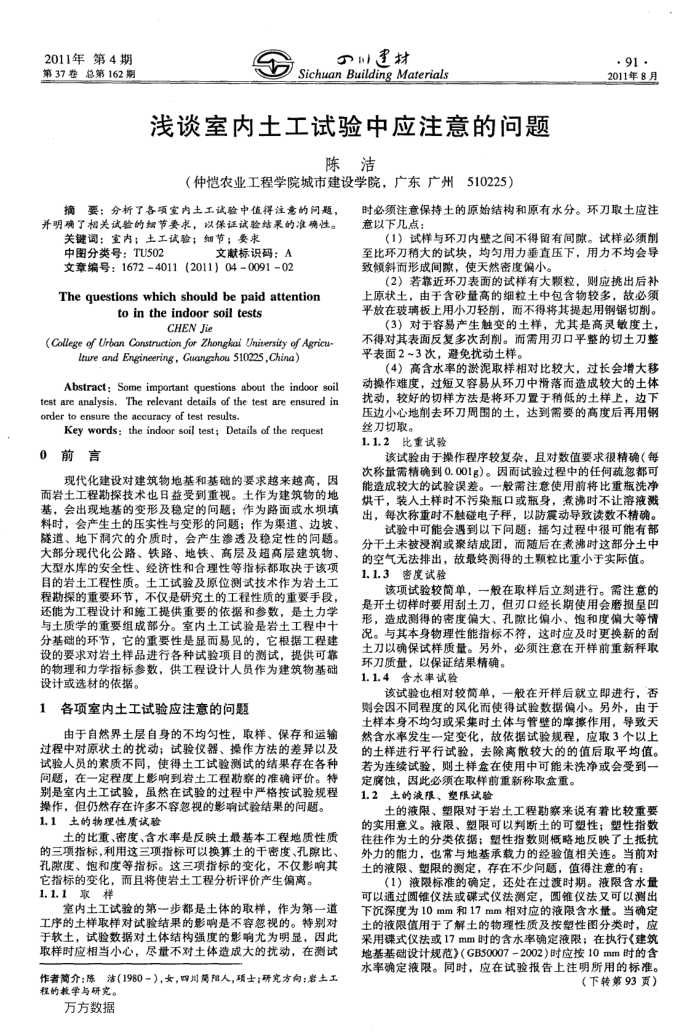

2011年第4期第37卷总第162期
の建材
SichuanBuildingMaterials
浅谈室内土工试验中应注意的问题
陈洁
（仲恺农业工程学院城市建设学院，广东广州510225）
摘要：分析了各项室内土工试验中值得注意的问题，并明确了相关试验的细节要求，以保证试验结果的准确性。
关键词：室内；土工试验；细节；要求中图分类号：TU502
文献标识码：A
文章编号：16724011（2011）04-009102
The questions which should be paid attention
to in the indoor soil tests
CHEN Jie
(College of Urban Construction for Zhongkai University of Agricu-
lture nd Engineering, Guangshou 510225,China)
Abstract: Some important questions about the indoor soil test are analysis. The relevant details of the test are ensured in order to ensure the accuracy of test results.
Key words: the indoor soil test; Details of the request 0前言
现代化建设对建筑物地基和基础的要求越来越高，因面岩土工程勘探技术也日益受到重视。土作为建筑物的地基，会出现地基的变形及稳定的问题；作为路面或水坝填料时，会产生土的压实性与变形的间题：作为集道、边坡、隧道、地下洞穴的介质时，会产生渗透及稳定性的间题。大部分现代化公路、铁路、地铁、高层及超高层建筑物、大型水库的安全性、经济性和合理性等指标都取决于该项目的岩土工程性质。土工试验及原位测试技术作为岩土工程勘探的重要环节，不仅是研究土的工程性质的重要手段，还能为工程设计和施工提供重要的依据和参数，是土力学与土质学的重要组成部分。室内土工试验是岩土工程中十分基础的环节，它的重要性是显而易见的，它根据工程建设的要求对岩土样品进行各种试验项目的测试，提供可靠的物理和力学指标参数，供工程设计人员作为建筑物基础设计或选材的依据。
1各项室内士工试验应注意的问题
由于自然界土层自身的不均匀性，取样、保存和运输过程中对原状土的扰动；试验仪器、操作方法的差异以及试验人员的素质不同，使得土工试验测试的结果存在各种间题，在一定程度上影响到岩土工程勘察的准确评价。特别是室内土工试验，虽然在试验的过程中严格按试验规程操作，但仍然存在许多不容忽视的影响试验结果的问题。 1.1土的物理性质试验
土的比重、密度、含水率是反映土最基本工程地质性质的三项指标，利用这三项指标可以换算土的干密度、孔隙比、孔隙度、饱和度等指标。这三项指标的变化，不仅影响其
它指标的变化，而且将使岩土工程分析评价产生偏离。 1.1.1取样
室内土工试验的第一步都是土体的取样，作为第一道工序的土样取样对试验结果的影响是不容忽视的。特别对于软土，试验数据对土体结构强度的影响尤为明显，因此取样时应相当小心，尽量不对土体造成大的扰动，在测试
作者简介：陈法（1980-），女，四川筹阳人，颈士；研究方向：岩土工程的教学与研究。
万方数据
· 91· 2011年8月
时必须注意保持土的原始结构和原有水分。环刀取土应注意以下几点：
（1）试样与环刀内壁之间不得留有间隙。试样必须削至比环刀稍大的试块，均匀用力垂直压下，用力不均会导致倾斜而形成间隙，使天然密度偏小。
（2）若靠近环刀表面的试样有大颗粒，则应挑出后补上原状土，由于含砂量高的细粒土中包含物较多，故必须平放在玻璃板上用小刀轻削，而不得将其提起用钢锯切削。
（3）对于容易产生触变的土样，尤其是高灵敏度土，不得对其表面反复多次刮削。而需用刃口平整的切土刀整平表面2~3次，避免扰动土样。
（4）高含水率的淤泥取样相对比较大，过长会增大移动操作难度，过短又容易从环刀中滑落而造成较大的土体扰动，较好的切样方法是将环刀置于稍低的土样上，边下压边小心地削去环刀周围的土，达到需要的高度后再用钢丝刀切取。
1.1.2比重试验
该试验由于操作程序较复杂，且对数值要求很精确（每次称量需精确到0.001g)。因而试验过程中的任何疏忽都可能造成较大的试验误差。一般需注意使用前将比重瓶洗净烘干，装人土样时不污染瓶口或瓶身，煮沸时不让溶液溅出，每次称重时不触碰电子秤，以防震动导致读数不精确。
试验中可能会遇到以下间题：摇匀过程中很可能有部分干土未被浸润或案结成团，而随后在煮沸时这部分土中的空气无法排出，故最终测得的土颗粒比重小于实际值。 1.1.3密度试验
该项试验较简单，一般在取样后立刻进行。需注意的是开土切样时要用刮土刀，但刃口经长期使用会磨损量凹
造成测得的密度偏大、孔院比偏小、饱和度偏大等情形，
况。与其本身物理性能指标不符，这时应及时更换新的刮土刀以确保试样质量。另外，必须注意在开样前重新秤取
环刀质量，以保证结果精确。 1.1.4含水率试验
该试验也相对较简单，一般在开样后就立即进行，否则会因不同程度的风化而使得试验数据偏小。另外，由于上样本身不均匀或采集时土体与管壁的障操作用，导致天然含水率发生一定变化，故依据试验规程，应取3个以上的土样进行平行试验，去除离散较大的的值后取平均值。若为连续试验，则土样盒在使用中可能未洗净或会受到
定属蚀，因此必须在取样前重新称取盒重。 1.2土的液限、塑限试验
土的液限、塑限对于岩土工程勘察来说有着比较重要的实用意义。液限、塑限可以判断土的可塑性：塑性指数往往作为土的分类依据；塑性指数则概略地反映了土抵抗外力的能力，也常与地基承载力的经验值相关连。当前对土的液限、望限的测定，存在不少问题，值得注意的有
（1）液限标准的确定，还处在过渡时期。液限含水量可以通过圆锥仪法或碟式仪法测定，圆锥仪法又可以测出下沉深度为10mm和17mm相对应的液限含水量。当确定的液限值用于了解土的物理性质及按塑性图分类时，应采用媒式仪法或17mm时的含水率确定液限：在执行《建筑地基基础设计规范》（GB50007-2002)时应按10mm时的含水率确定液限。同时，应在试验报告上注明所用的标准。
（下转第93页）
