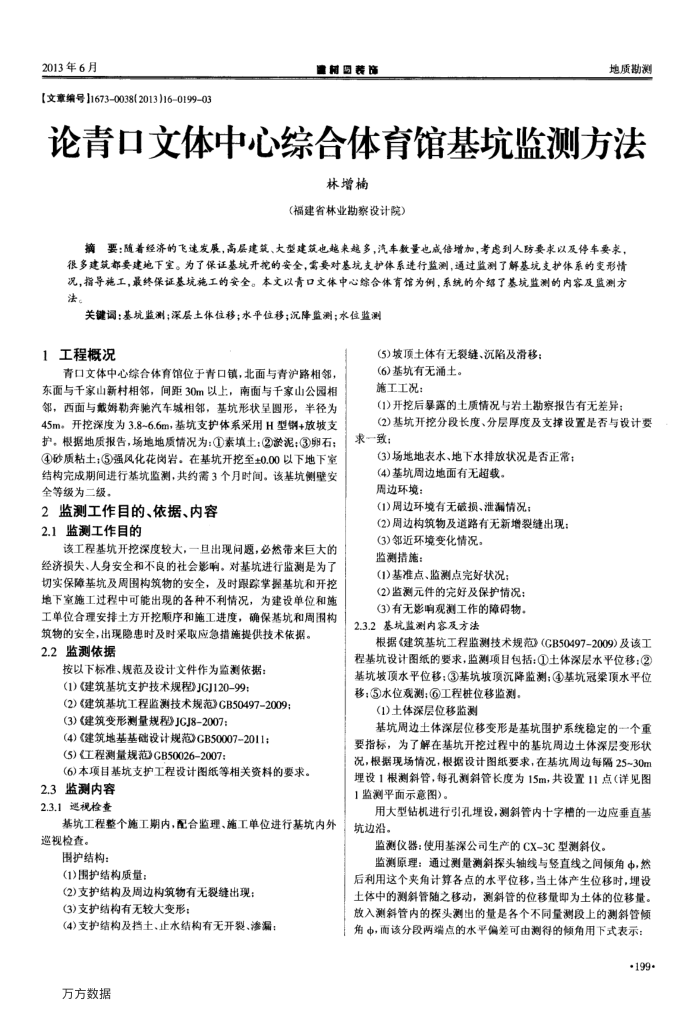

论青口文体中心综合体育馆基坑监测方法
林增楠
(福建省林业勘察设计院)
摘要：随着经济的飞速发展，高层建策、大型建筑也越来越多，汽车数量也成倍增加，考虑到人防要求以及停车要求，很多建筑都要建地下室。为了保证基坑开挖的安全，需要对基坑支护体系进行监测，通过监测了解基坑支护体系的变形情况，指导施工，最终保证基坑施工的安全。本文以青口文体中心综合体育馆为例，系统的介绍了基坑监测的内容及监测方法。
关键调：基坑监测；深层土体位移；水平位移；沉降监测；水位监测
1工程概况
青口文体中心综合体育馆位于青口镇，北面与青沪路相邻，东面与千家山新村相邻，间距30m以上，南面与千家山公园相邻，西面与戴姆勒奔驰汽车城相邻，基坑形状呈圆形，半径为 45m开挖深度为3.8-6.6m，基坑支护体系采用H型钢+放坡支护，根据地质报告，场地地质情况为：①素填土：②龄泥；③卵石； ④砂质粘土；强风化花岗岩。在基坑开挖至±0.00以下地下室结构完成期间进行基坑监测，共约需3个月时间。该基坑侧壁安全等级为二级。
2监测工作目的、依据、内容 2.1监测工作目的
该工程基坑开挖深度较大，一旦出现间题，必然带来巨大的经济损失、人身安全和不良的社会影响。对基坑进行监测是为了切实保障基坑及周围构筑物的安全，及时跟踪掌握基坑和开挖地下室施工过程中可能出现的各种不利情况，为建设单位和施工单位合理安排土方开挖顺序和施工进度，确保基坑和周围构
筑物的安全，出现隐患时及时采取应急措施提供技术依据。 2.2监测依据
按以下标准、规范及设计文件作为监测依据：(1）《建筑基坑支护技术规程》JGJ120-99：
(2)《建筑基坑工程监测技术规范》GB50497-2009：(3）《建筑变形测量规程》JGJ8-2007：
(4)建筑地基基础设计规范)GB50007-2011:(5）《工程测量规范》GB50026-2007：
(6)本项目基坑支护工程设计图纸等相关资料的要求。
2.3监测内容 2.3.1巡视检查
基坑工程整个施工期内，配合监理、施工单位进行基坑内外巡视检查。
围护结构：
(1)围护结构质量：
(2)支护结构及周边构筑物有无裂缝出现：(3)支护结构有无较大变形：
(4)支护结构及挡土、止水结构有无开裂、渗漏：万方数据
(5)坡顶土体有无裂缝、沉陷及滑移：
(6)基坑有无涌土。施工工况：
(1)开挖后暴露的土质情况与岩土勘察报告有无差异
(2)基坑开挖分段长度、分层厚度及支撑设置是否与设计要求一致：
(3)场地地表水、地下水排放状况是否正常：
(4)基坑周边地面有无超载。周边环境：
(1)周边环境有无破损、泄漏情况；
(2)周边构筑物及道路有无新增裂缝出现：
(3)邻近环境变化情况。监测措施：
(1)基准点、监测点完好状况：
(2)监测元件的完好及保护情况：(3)有无影响观测工作的障碍物。
2.3.2基坑监测内容及方法
根据《建筑基坑工程监测技术规范》（(GB50497-2009)及该工程基坑设计图纸的要求，监测项目包括：①土体深层水平位移：② 基坑坡顶水平位移；③基坑坡项沉降监测：④基坑冠梁顶水平位移；水位观测：③工程桩位移监测。
(1)土体深层位移监测
基坑周边土体深层位移变形是基坑围护系统稳定的一个重要指标，为了解在基坑开挖过程中的基坑周边土体深层变形状况，根据现场情况，根据设计图纸要求，在基坑周边每隔25~30m 埋设1根测斜管，每孔测斜管长度为15m，共设置11点（详见图 1监测平面示意图)。
用大型钻机进行引孔埋设，测斜管内十字槽的一边应垂直基坑边沿。
监测仪器：使用基深公司生产的CX-3C型测斜仪。
监测原理：通过测量测斜探头轴线与整直线之间倾角中，然后利用这个夹角计算各点的水平位移，当土体产生位移时，埋设土体中的测斜管随之移动，测斜管的位移量即为土体的位移量。放入测斜管内的探头测出的量是各个不同量测段上的测斜管倾角中，而该分段两端点的水平偏差可由测得的倾角用下式表示：
