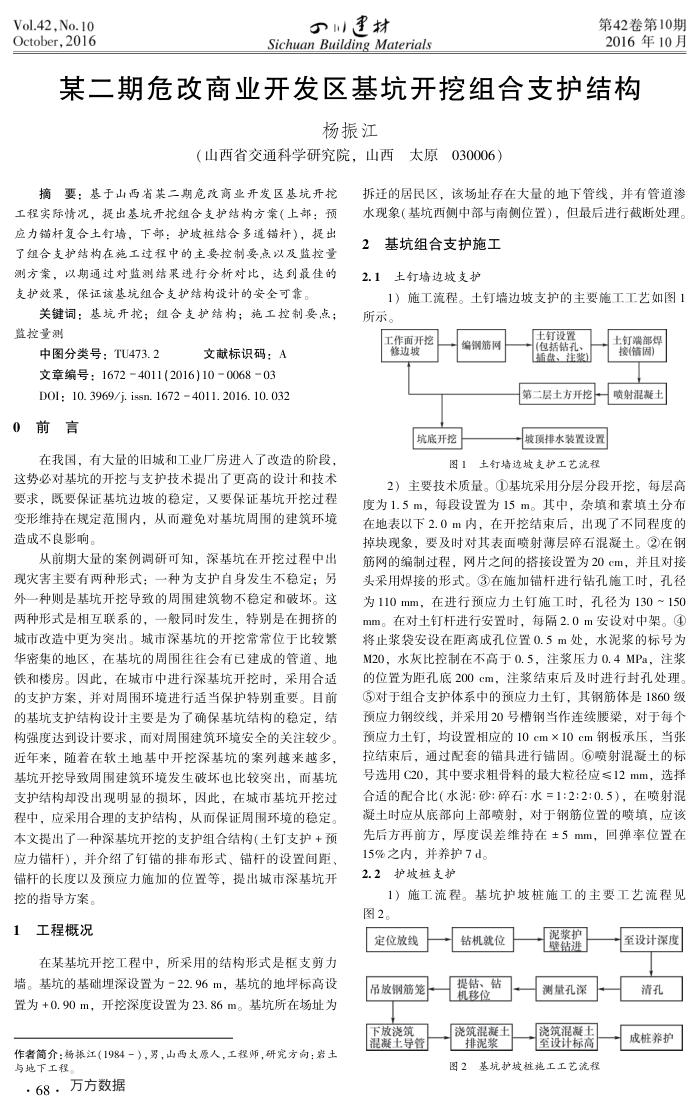

某二期危改商业开发区基坑开挖组合支护结构
杨振江
（山西省交通科学研究院，山西太原030006）
摘要：基于山西省某二期危改商业开发区基坑开挖工程实际情况，提出基坑开挖组合支护结构方案（上部：预应力锚杆复合土钉墙，下部：护坡桩结合多道锚杆），提出了组合支护结构在施工过程中的主要控制要点以及监控量测方案，以期通过对监测结果进行分析对比，达到最佳的支护效果，保证该基坑组合支护结构设计的安全可靠。
关键词：基坑开挖；组合支护结构；施工控制要点；监控量测
中图分类号：TU473.2
文献标识码：A
文章编号：16724011(2016)10006803 DOI: 10. 3969/j. issn. 1672 4011. 2016. 10. 032
0前言
在我国，有大量的旧城和工业厂房进人了改造的阶段，这势必对基坑的开挖与支护技术提出了更高的设计和技术要求，既要保证基坑边坡的稳定，又要保证基坑开挖过程变形维持在规定范围内，从而避免对基坑周围的建筑环境造成不良影响，
从前期大量的案例调研可知，深基坑在开挖过程中出
现灾害主要有两种形式：一种为支护自身发生不稳定：另外一种则是基坑开挖导致的周围建筑物不稳定和破坏。这两种形式是相互联系的，一般同时发生，特别是在拥挤的城市改造中更为突出。城市深基坑的开挖常常位于比较繁华密集的地区，在基坑的周围往往会有已建成的管道、地铁和楼房。因此，在城市中进行深基坑开挖时，采用合适的支护方案，并对周围环境进行适当保护特别重要。目前的基坑支护结构设计主要是为了确保基坑结构的稳定，结构强度达到设计要求，而对周围建筑环境安全的关注较少。近年来，随着在软土地基中开挖深基坑的案列越来越多，基坑开挖导致周围建筑环境发生破坏也比较突出，而基坑支护结构却没出现明显的损坏，因此，在城市基坑开挖过程中，应采用合理的支护结构，从而保证周围环境的稳定。本文提出了一种深基坑开挖的支护组合结构（土钉支护+预应力错杆），并介绍了钉锚的排布形式、错杆的设置间距、错杆的长度以及预应力施加的位置等，提出城市深基坑开
挖的指导方案。 1工程概况
在某基坑开挖工程中，所采用的结构形式是框支剪力
墙。基坑的基础埋深设置为-22.96m，基坑的地坪标高设置为+0.90m，开挖深度设置为23.86m。基坑所在场址为
作者简介：杨振江（1984一），男，山西太原人，工程师，研究方向：岩土与地下工程。
·68·万方数据
拆迁的居民区，该场址存在大量的地下管线，并有管道渗水现象（基坑西侧中部与南侧位置），但最后进行截断处理
2基坑组合支护施工
1土钉墙边坡支护 2.1
1）施工流程。土钉墙边坡支护的主要施工工艺如图1 所示。
工作面开挖修边坡
编钢筋网
坑底开挖
土钉设置(包括钻孔：插盘、注浆）
土钉端部焊接(销固)
第二层土方开挖喷射混凝土坡顶排水装置设置
图1土钉墙边坡支护工艺流程
2）主要技术质量。①基坑采用分层分段开挖，每层高度为1.5m，每段设置为15m。其中，杂填和素填土分布在地表以下2.0m内，在开挖结束后，出现了不同程度的掉块现象，要及时对其表面喷射薄层碎石混凝土。②在钢筋网的编制过程，网片之间的搭接设置为20cm，并且对接头采用焊接的形式。③在施加错杆进行钻孔施工时，孔径为110mm，在进行预应力土钉施工时，孔径为130~150 mm。在对土钉杆进行安置时，每隔2.0m安设对中架。④ 将止浆袋安设在距离成孔位置0.5m处，水泥浆的标号为 M20，水灰比控制在不高于0.5，注浆压力0.4MPa，注浆的位置为距孔底200cm，注浆结束后及时进行封孔处理。 5对于组合支护体系中的预应力土钉，其钢筋体是1860级预应力钢绞线，并采用20号槽钢当作连续腰梁，对于每个预应力土钉，均设置相应的10cm×10cm钢板承压，当张拉结束后，通过配套的锚具进行锚固。③喷射混凝土的标号选用C20，其中要求粗骨料的最大粒径应≤12mm，选择合适的配合比（水泥：砂：碎石：水=1:2:2:0.5），在喷射混凝土时应从底部向上部喷射，对于钢筋位置的喷填，应该先后方再前方，厚度误差维持在±5mm，回弹率位置在
15%之内，并养护7d。 2.2护玻桩支护
1）施工流程。基坑护坡桩施工的主要工艺流程见图2。
定位放线吊放钢筋笼下放浇筑混凝土导管
钻机就位厂提钻、钻机移位
洗筑混凝土排泥浆
泥浆护壁钻进
测量孔深浇筑混凝土至设计标高
图2基坑护坡桩施工工艺流程
至设计深度
清孔成桩养护
