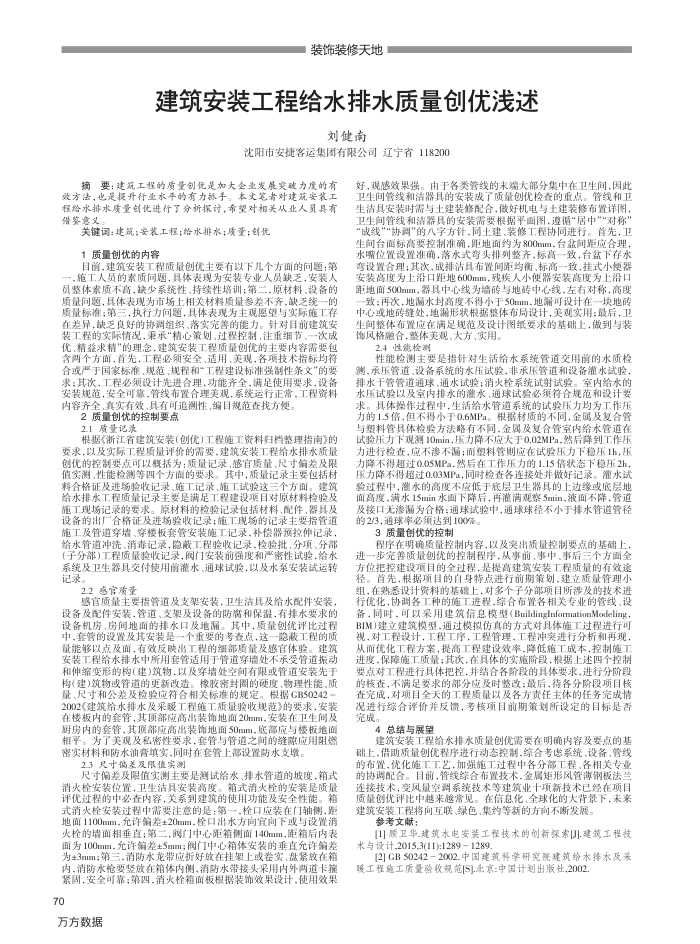

建筑安装工程给水排水质量创优浅述
刘健南
沈阳市安捷客运集团有限公司辽宁省118200
摘要：建筑工程的质量创优是加大企业发展突破力度的有效方法，也是提升行业水平的有力部手。本文笔者对建筑安装工程给水排水质量创优进行了分新探讨，币望对相关从业人员具有借鉴意义
关键词：建筑；安装工程：给水排水；质量：创优 1质量创优的内客
目前，建筑安装工程质量创优主要有以下几个方面的问题：第一，施工人员的素质间题，具体表现为安装专业人员缺乏，安装人员鉴体素质不高，跌少系统性、持续性培训；第二，原材料、设备的质量问题，具体表现为市场上相关材料质量参差不齐，缺乏统一的质量标准；第三，执行力问题，具体表现为主观愿望与实际施工存在差异，缺乏良好的协测组织、落实完善的能力。针对目前建筑安装工程的实际情况，乘承“精心策划、过程控制、注重细节、一次成优、精益求精“的理念，建筑安装工程质量创优的主要内容需要包含两个方面，首先，工程必须安全，适用、美观，各项技术指标均符合或严于国家标准、规范，规程和“工程建设标准强制性条文"的要求；其次，工程必须设计先进合理，功能齐全，满足使用要求，设备安装规范，安全可靠，管线布置合理美观，系统运行正常，工程资料内容齐全、真实有效，具有可追测性、编目规范查找方便。
2质量创优的控制要点 2.1质量记录
根据《浙江省建筑安装(创优)工程施工资料归档整理指南》的要求，以及实际工程质量评价的需要，建筑安装工程给水排水质量创优的控制要点可以联括为：质量记录、感官质量、尺寸销差及限值实测性能检测等四个方面的要求。其中，质量记录主要包括材料合格证及进场验收记录、施工记录、施工试验这三个方面。建筑给水排水工程质量记录主要是满足工程建设项目对原材料检验及施工现场记录的要求。原材料的检验记录包括材料、配件、器具及设备的出厂合格证及进场验收记录；施工现场的记录主要指管道施工及管道穿墙、穿楼板套管安装施工记录，补偿器预拉伸记录，给水管道冲洗、消毒记录，隐散工程验收记录，检验批、分项、分部(子分部)工程质量验收记录，阀门安装前强度和严密性试验，给水系统及卫生器具交付使用前灌水、通球试验，以及水票安装试运转记录
2.2感官质量
感官质量主要指管道及支架安装，卫生洁具及给水配件安装，设备及配件安装，管道、支架及设备的防离和保温，有排水要求的设备机房、房间地面的排水口及地漏。其中，质量创优评比过程中，套管的设置及其安装是一个重要的考查点，这一隐蔽工程的质量能够以点及面，有效反陕出工程的细部质量及感官体验。建筑安装工程给水排水中所用套管适用于管道穿墙处不承受管道报动和伸缩变形的构(建)筑物，以及穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。橡胶密封圈的硬度、物理性能、质量、尺寸和公差及检验应符合相关标准的规定。根据GB50242-2002（建筑给水排水及采暖工程施工质量验收规范》的要求，安装在楼板内的套管，其顶部应高出装饰地面20mm.安装在卫生间及厨房内的套管，其项部应高出装饰地面50mm，底部应与楼板地面相平。为了美观及私密性要求，套管与管道之间的缝隙应用阻燃密实材料和防水油膏填实，同时在套管上部设置防水支墩。
尺守偏差及限值实净
尺寸偏差及限值实测主要是测试给水、排水管道的坡度，箱式消火栓安装位置，卫生洁具安装高度。箱式消火栓的安装是质量评优过程的中必查内容，关系到建筑的使用功能及安全性能。箱式消火栓安装过程中需要注意的是：第一，栓口应装在门轴侧，距地面1100mm.允许销差±20mm.栓口出水方向宜向下或与设置消火栓的墙面相垂直；第二.阀门中心距箱侧面140mm，距箱后内表面为100mm，允许偏差±5mm；阀门中心箱体安装的垂直允许偏差为±3mm；第三.消防水龙带应折好放在挂架上或卷实、盘紧改在箱内.消防水稳要竖放在箱体内侧，消防水带接头采用内外两道卡箍紧固，安全可靠；第四.消火栓箱面板根据装饰效果设计，使用效果
70
方方数据
好，观感效果强。由于各类管线的末端大部分集中在卫生间.因此卫生间管线和洁器具的安装成了质量创优检查的重点。管线和卫生洁具安装时需与土建装修配合，做好机电与土建装修布置详图，卫生间管线和洁器具的安装需要根据平面图，遵循“居中"“对称“成线““协测“的八字方针.同土建、装修工程协同进行。首先，卫生间台面标高要控制准确.距地面约为800mm.台盆间距应合理，水嘴位置设置准确，落水式弯头排列整齐.标高一致，台盆下存水弯设置合理；其次，成排洁具布置间距均衡，标高一致，挂式小便器安装高度为上沿口距地600mm，残疾人小便器安装高度为上沿口距地面500mm，器具中心线为增砖与地砖中心线，左右对称，高度一致；再次，地漏水封高度不得小于50mm，地漏可设计在一块地砖中心或地砖缝处，地漏形状根据整体布局设计，美观实用；最后，卫生间整体布置应在满足规范及设计图纸要求的基础上，做到与装饰风格融合，整体美观、大方、实用。
2.4性能检测
性能检测主要是指针对生活给水系统管道交用前的水质格测.承压管道、设备系统的水压试验，非承压管道和设备灌水试验排水干管管道通球、通水试验；消火栓系统试射试验。室内给水的水压试验以及室内排水的泄水、通球试验必须符合规范和设计要
具体操作过程中，生活给水管道系统的试验压力均为工作压求。
力的1.5倍.但不得小于0.6MPa。根据材质的不同，金属及复合管与塑料管具体检验方法略有不同.金属及复合管室内给水管道在试验压力下观测10min，压力降不应大于0.02MPa.然后降到工作压力进行检查，应不渗不漏；而塑料管则应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h 压力降不得超过0.03MPa，同时检查各连接处并做好记录。灌水试验过程中，溢水的高度不应低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再满观察5min，液面不降，管道及接口无渗漏为合格；通球试验中，通球球径不小于排水管道管径的2/3.通球率必领达到100%
3质量创优的控制
程序在明确质量控制内容，以及突出质量控制要点的基础上，进一步完善质量创优的控制程序，从事前、事中、事后三个方面全方位把控建设项目的全过程，是提高建筑安装工程质量的有效途径。首先，根据项目的自身特点进行前期策划.建立质量管理小组，在熟高设计资料的基础上，对多个子分部项目所涉及的技术进行优化，协调各工种的施工进程.综合布置各相关专业的管线、设备，同时，可以果用建筑信息模型（BuildinglnfomationModeling， BIM)建立建筑模型，通过模拟仿真的方式对具体施工过程进行可视，对工程设计，工程工序，工程管理，工程冲突进行分析和再现从而优化工程方案，提高工程建设效率，降低施工成本，控制施工进度，保障施工质量；其次，在具体的实施阶段，根据上述四个控制要点对工程进行具体把控，并结合各阶段的具体要求，进行分阶段的核查，不满足要求的部分应及时整改；最后，待各分阶段项目核查完成，对项目全天的工程质量以及各方责任主体的任务完成情况进行综合评价并反馈，考核项目前期策划所设定的目标是否完成。
4总结与展望
建筑安装工程给水排水质量创优需要在明确内容及要点的基础上，借助质量创优程序进行动态控制，综合考虑系统、设备、管线的布置，优化施工工艺加强施工过程中各分部工程、各相关专业的协调配合。目前，管线综合布置技术，金属矩形风管薄钢板法兰连接技术，变风量空调系统技术等建筑业十项新技术已经在项目质量创优评比中越来越常见。在信息化、全球化的大背景下，未来建筑安装工程将向互联、绿色，集约等新的方向不断发展。
参考文献：
[1]顺卫华.建筑水电安装工程技术的创新深索[]建筑工程技术与设计,2015,3(11):1289~ 1289.
[2]GB50242-2002.中国建筑科学研究院建筑给水排水及采暖工程施工质量险收规范[S]北京：中国计划出服社,2002.
