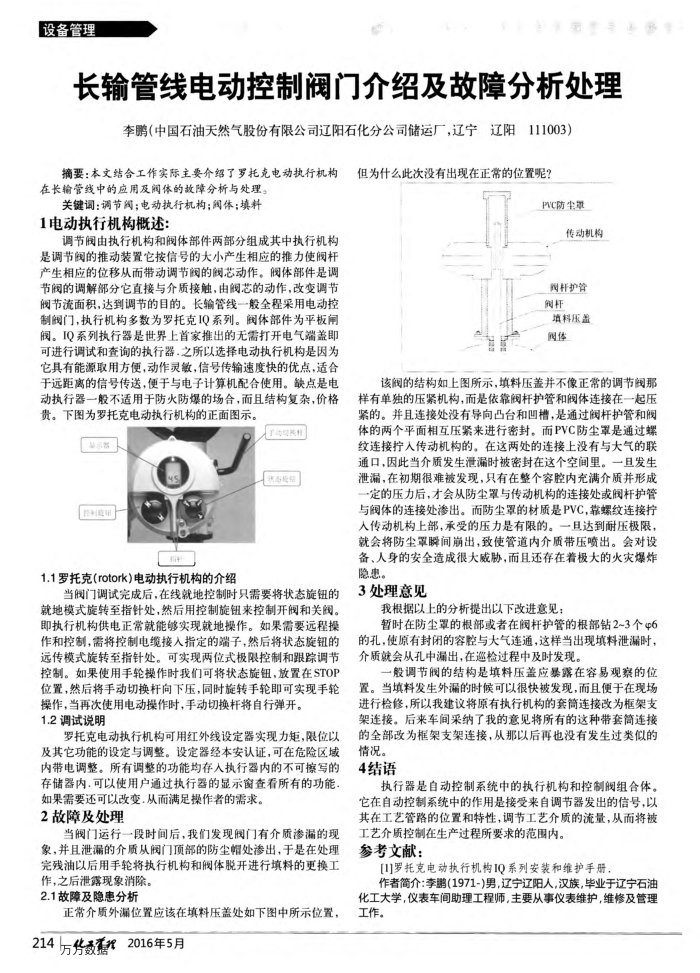

长输管线电动控制阀门介绍及故障分析处理
李鹏（中国石油天然气股份有限公司辽阳石化分公司储运厂，辽宁辽阳111003)
摘要：本文结合工作实际主要介绍了罗托克电动执行机构在长输管线中的应用及阀体的故障分析与处理。
关键调：调节闵；电动执行机构；阅体：填料 1电动执行机构概述：
调节阀由执行机构和阀体部件两部分组成其中执行机构是调节阀的推动装置它按信号的大小产生相应的推力使阀杆产生相应的位移从而带动调节阀的阀芯动作。阀体部件是调节阀的调解部分它直接与介质接触，由阀芯的动作，改变调节阀节流面积，达到调节的目的。长输管线一般全程采用电动控制阀门，执行机构多数为罗托克IQ系列。阀体部件为平板闸阀。IQ系列执行器是世界上首家推出的无需打开电气端盖即可进行调试和查询的执行器.之所以选择电动执行机构是因为它具有能源取用方便，动作灵敏，信号传输速度快的优点，适合于远距离的信号传送，便于与电子计算机配合使用。缺点是电
动执行器
股不适用于防火防爆的场合，而且结构复杂，价格
贵。下图为罗托克电动执行机构的正面图示
香专制
股制
1.1罗托克(rotork)电动执行机构的介绍
当阀门调试完成后，在线就地控制时只需要将状态旋钮的
就地模式旋转至指针处，然后用控制旋钮来控制开阀和关阀。
即执行机构
正常就能够实现就地操作。
如果需要远程损
作和控制，需将控制电缆接入指定的端子，然后
状态旋钮的
远传模式旋转至指针处。可实现两位式极限控制和跟踪调节控制。如果使用手轮操作时我们可将状态旋钮，放置在STOF 位置，然后将手动切换杆向下压，同时旋转手轮即可实现手轮
操作，当再次使用电动操作时，手动切换杆将自行弹开。 1.2调试说明
罗托克电动执行机构可用红外线设定器实现力矩，限位以及其它功能的设定与调整。设定器经本安认证，可在危险区域内带电调整。所有调整的功能均存入执行器内的不可擦写的存储器内.可以使用户通过执行器的显示窗查看所有的功能，
如果需要还可以改变.从而满足操作者的需求。 2故障及处理
当阀门运行一段时间后，我们发现阀门有介质渗漏的现象，并且泄漏的介质从阀门顶部的防尘帽处渗出，于是在处理完残油以后用手轮将执行机构和阀体脱开进行填料的更换工
作，之后泄露现象消除。 2.1故障及隐患分析
正常介质外漏位置应该在填料压盖处如下图中所示位置， 214万货数2016年5月
但为什么此次没有出现在正常的位置呢？
PVC防尘罩
传动机构
阀杆护管阀杆
填料压盖园体
该阔的结构如上图所示，填料压盖并不像正常的调节阀那
样有单独聚的。体的两
纹连接入通日，因此泄漏，在初其
，而是依靠阀杆护导向凸台和凹槽来进行密封。
PV
用管和阀是通过螺
与大气的联
专动机构的。在这两处的连接上没有
漏时被密封在这个空
且发生
发现，只有在整个容腔内充满介质并形成
定的压力后
会从防尘罩与传动机构的连接处或阀杆护管
与阀体的连接处渗出。而防尘罩的材质是PVC，靠螺纹连接拧
人传动机构上部，承受的压力是有限的。
且达到耐压极限
就会将防尘罩瞬间崩出，致使管道内介质带压喷出。会对设备、人身的安全造成很大威胁，而且还存在着极大的火灾爆炸隐患。
3处理意见
我根据以上的分析提出以下改进意见：
暂时在防尘罩的根部或者在阀杆护管的根部钻2~3个s6 的孔：使原有封闭的容腔与大气连通，这样当出现填料泄漏时，介质就会从孔中漏出，在避检过程中及时发现。
般调节阀的结构是填料压盖应暴露在容易观察的位
置。当填料发生外漏的时候可以很快被发现，而且便于在现场进行检修，所以我建议将原有执行机构的套简连接改为框架支架连接。后来车间采纳了我的意见将所有的这种带套筒连接的全部改为框架支架连接，从那以后再也没有发生过类似的
情况。 4结语
执行器是自动控制系统中的执行机构和控制阀组合体。它在自动控制系统中的作用是接受来自调节器发出的信号，以其在工艺管路的位置和特性，调节工艺介质的流量，从而将被
工艺介质控制在生产过程所要求的范围内。参考文献：
[1]罗托克电动执行机构IQ系列安装和维护手册
作者简介：李鹏（1971-)男，辽宁辽阳人，汉族，毕业于辽宁石油化工大学，仪表车间助理工程师，主要从事仪表维护，维修及管理工作。
